Witam chciałbym się dowiedzieć czegoś konkretniejszego na temat "Prostego analizatora stanów logicznych do PC"...
Przede wszystkim czy jest możliwość współpracy z przesyłem danych przez USB
Przede wszystkim czy jest możliwość współpracy z przesyłem danych przez USB
No to w tej wersji nie... ale możesz zmodyfikować do wykorzystania np chipów ftdi, zresztą chyba gdzieś (EP) była publikowana zmodyfikowana wersja.
Ostatnio zmieniony 17 kwie 2010, o 11:03 przez pajaczek, łącznie zmieniany 1 raz.
SLA interpretacja danych
Witam, odczytuję protokół wyświetlacza VFD , Ch2 to CLK a Ch1 to dane, ale bity zegara CLK jakby się zlewają, czyli nie wygląda to jak powinno , czy ktoś może miał doświadczenie z tym samym problemem? Odczyt SLA na ustawieniach 2Mhz, 32768 probek. Załączam zrzut
Dziękuję za jakieś info.
Dziękuję za jakieś info.
- Załączniki
-
- sla.zip
- Zrzut próbek dla programu SLA
- (2.5KiB)Pobrany 369 razy
-
- -
- Posty:651
- Rejestracja:13 sty 2005, o 18:38
- Lokalizacja:Krasnystaw
- Kontaktowanie:
Więc chyba czas na zmianę analizatora na jakiś normalniejszy z dekodowaniem SPI, I2C, UART. Ja używam Poscope (koszt około 350zł) ale na necie można znaleźć sporo tanich i ciekawych projektów np. Scanlogic
-
- -
- Posty:651
- Rejestracja:13 sty 2005, o 18:38
- Lokalizacja:Krasnystaw
- Kontaktowanie:
a za 1000 pewnie jeszcze normalniejszy sie znajdzie. jakbys nie zauazyl wszystko jest kwestia ceny. ten Scanlogic jest taniutki ale ma 4 wejscia i zapewne krotki rekord, bo wszystko musi trzymac w RAMie mikrokontrolera. SLA cenowo pomiedzy. Poscope - fajny kombajn tylko mizernie z szybkoscia (na poziomie SLA). za to dodtakowe funkcje i stad troche drozszy. jakbym mial kupic powazny analizator to bym zadnego z tych nie kupil tylko dal wiecej kasy na sprzet profesjonalny. ale dla amatorow to co innego .Więc chyba czas na zmianę analizatora na jakiś normalniejszy z dekodowaniem SPI, I2C, UART. Ja używam Poscope (koszt około 350zł) ale na necie można znaleźć sporo tanich i ciekawych projektów np. Scanlogic
Święte słowa. Można przecież za c/a 10 tys oscyloskop MSO Będzie najlepszym pod względem możliwości rozwiązaniem i do tego autonomicznym. Ew. za mniej przystawkę MSO - w ostatniej EP był opis takowej, nie pamiętam symbolu, ale spodziewam się ceny mniejszej niż te 10kjakbys nie zauazyl wszystko jest kwestia ceny
hm.... poscope "Sample rate: 1 KHz - 8 MHz" +dodatkowo dekodowanie I2C, UART, SPI za cenę niewiele większą od nic nie mającego SLA. SLA aż prosi się o rozbudowę. Ciekawy sprzęt ale od lat stoi w miejscu.Poscope - fajny kombajn tylko mizernie z szybkoscia (na poziomie SLA). za to dodtakowe funkcje i stad troche drozszy. jakbym mial kupic powazny analizator to bym zadnego z tych nie kupil tylko dal wiecej kasy na sprzet profesjonalny. ale dla amatorow to co innego .
-
- -
- Posty:651
- Rejestracja:13 sty 2005, o 18:38
- Lokalizacja:Krasnystaw
- Kontaktowanie:
Zgadzam sie, ze sprzet sie zestarzal. Dlatego planuje budowe nowego o znacznie wiekszej szybkosci (np. 150MHz) pracy dostepnego w przystepniej cenie. Jednoczesnie zachecam Ciebie i innych do nadsylania na moj mail propozycji co do nowej konstrukcji. Propozycje dodania dekodowania popularnych protokolow juz przyjalem . Planuje, ze funkcjonalnosc ta bylaby dostepna jako dodatkowe moduly do programu. Pozdrawiam!
robertw: Fantastyczny gadżet bez wartości użytkowej. Mała pojemność próbek, niska czestotliwość próbkowania, żadnych dodatkowych funkcji. Bez linijki kartki papieru i kalkulatora nic nie da się przeanalizować. Poza tym kawał solidnej konstrukcji. Super obsługa, super wyświetlacz/dotyk, totalnie odjechany.
Co do częstotliwości, racja - determinuje to AVR. SLA miał podobnie. Co do pojemności 32k próbek to mało? SLA też tyle miał. Co do dodatkowych funkcji i funkcjonalności - chyba nie czytałeś artykułu...robertwrobertw: Fantastyczny gadżet bez wartości użytkowej. Mała pojemność próbek, niska czestotliwość próbkowania, żadnych dodatkowych funkcji. Bez linijki kartki papieru i kalkulatora nic nie da się przeanalizować. Poza tym kawał solidnej konstrukcji. Super obsługa, super wyświetlacz/dotyk, totalnie odjechany.
Fakt. użycie procesora do generowania sygnału CLK jest..... niefajne. Częstotliwość maksymalna powinna być ograniczona możliwościami pamięci zewnętrznej SRAM a nie procesora.Co do częstotliwości, racja - determinuje to AVR. SLA miał podobnie.
c
A dużo? Toż nawet kalkulatory mają więcej.Co do pojemności 32k próbek to mało?
Ależ argumentacja. Niema to jak porównywać się do 5 letniego, 5 razy tańszego urządzenia.SLA też tyle miał.
Ta. Co do funkcjonalności to proszę mi powiedzieć co można zmierzyć tym analizatorem? Procesor z zegarem 1MHz ?? Nawet SPI i I2C tym nie zmierzymy. Na pewno nie elektronikę produkowaną po 2000r. Za 300 zł można kupić/zrobić 100 razy ciekawsze i przede wszystkim funkcjonalne urządzenia. Przykłady?Co do dodatkowych funkcji i funkcjonalności - chyba nie czytałeś artykułu...robertw
http://www.gadgetfactory.net/gf/project/butterflylogic/
http://minila.sourceforge.net/hw/mainbo ... =mainboard
http://www.sump.org/projects/analyzer/history/
Tyle na temat krytyki (może i mylnej). A co do samego urządzenia to walory dydaktyczne ma naprawdę wielkie. To jeden z ciekawszych projektów ostatnich lat. Grafika na LCD zwala z nóg.

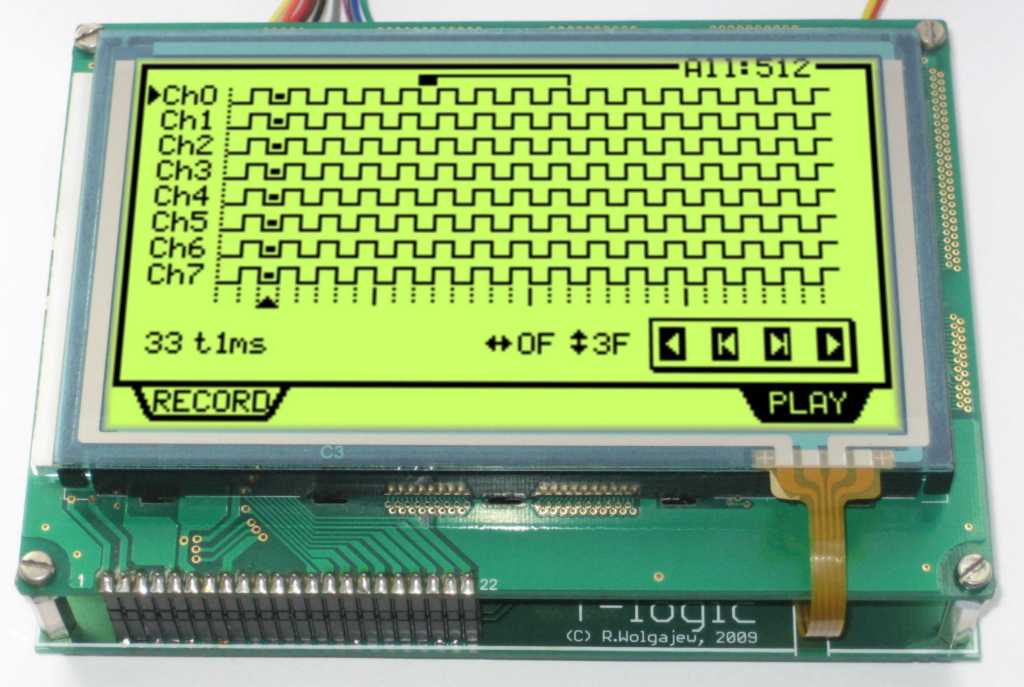

Fajne... ale to nie sa urządzenia samodzielne, wymagają podłączenia do PC. Z tego powodu dla mnie sa jeszcze mniej funkcjonalne niż powyższy - ale to moje zdanie, ja preferuję urządzenia samodzielne. I2C fmax=400kHz więc nie mów, że nie można zbadać. Co do analizy i funkcjonalności, fotki z załącznika...robertw
1. fajne fotki. Photoshop rulez Gdzie można kupić wyświetlacze o tak doskonałym kontraście?? Czy takie LCD są dołączane w kicie??
2. Co oznacza cyfra 3F z pionowymi strzałkami?? Bo jeśli to analiza równoległa to wg "czarnych kropeczek" powinno być 00 ?? (oczywiście mogę się mylić się nie znam)
3. I2C: W 1998 roku opracowana została wersja 2.0 pozwalającego na prędkość transmisji 3,4 Mbps
4. Pozostańmy przy I2C. Zmiana na linii danych podczas transmisji może następować jedynie, gdy linia zegara znajduje się w stanie niskim. Czy można to sprawdzić twoim analizatorkiem? Wg mnie jest to nierealne.
5. Co do preferencji to preferuję urządzenia funkcjonalne. A tym bumbulatorkiem nawet danych z AVR nie przeanalizuję
6. Autorem projektu jest Robert W. Czyżby autor odezwał sie na forum ?? gratuluję projektu i przepraszam za krytykę ale nie mogłem się oprzeć
7. Nie mogę doczekać się nowego analizatora od a_antoniak czekamy na szczegóły.
2. Co oznacza cyfra 3F z pionowymi strzałkami?? Bo jeśli to analiza równoległa to wg "czarnych kropeczek" powinno być 00 ?? (oczywiście mogę się mylić się nie znam)
3. I2C: W 1998 roku opracowana została wersja 2.0 pozwalającego na prędkość transmisji 3,4 Mbps
4. Pozostańmy przy I2C. Zmiana na linii danych podczas transmisji może następować jedynie, gdy linia zegara znajduje się w stanie niskim. Czy można to sprawdzić twoim analizatorkiem? Wg mnie jest to nierealne.
5. Co do preferencji to preferuję urządzenia funkcjonalne. A tym bumbulatorkiem nawet danych z AVR nie przeanalizuję
6. Autorem projektu jest Robert W. Czyżby autor odezwał sie na forum ?? gratuluję projektu i przepraszam za krytykę ale nie mogłem się oprzeć
7. Nie mogę doczekać się nowego analizatora od a_antoniak czekamy na szczegóły.
