W marcu w ramach Klubu Aplikantów Próbek został zaoferowany zestaw Iteaduino Plus A20.
Iteaduino Plus A20 jest systemem składającym się z dwóch płytek: procesorowej oraz bazowej.
Zmontowane urządzenie przedstawiają fotografie:
W skład zestawu wchodzą:
• Moduł procesora i pamięci ITEAD A20 CORE,
• Moduł płytki bazowej Iteaduino PLUS,
• Aluminiowy radiator dla procesora,
• Kabel USB-microUSB,
• Kabel SATA,
• Dwie oklejone papierem płytki pleksi,
• Kołki dystansowe,
• Narzędzie do demontażu płytki procesorowej.
Płytka procesorowa
Płytkę procesorową wyposażono w procesor Allwinner A20 taktowany z częstotliwością 1 GHz, 1 GB pamięci DDR3 SDRAM oraz 4 GB NAND Flash. Napięcia zasilające zapewnia układ X-Powers AXP202, który kontroluje również proces ładowania akumulatora, jeżeli jest podłączony.
Układ Allwinner A20 jest dwurdzeniowym procesorem ARM Cortex-A7. Posiada on 32 kB pamięci dla instrukcji oraz 32 kB dla danych.
Obsługiwane są pamięci DDR3/DDR2 SDRAM o wielkości do 2GB. Procesor wyposażono w interfejsy komunikacyjne:
• 8 UARTów z 64 bajtowymi kolejkami FIFO TX i RX w tym:
1 pełny interfejs modemowy UART (linie: TX, RX, RTS, CTS, DCD, DTR, DSR, RI),
2 UARTy z wyprowadzeniami sprzętowej kontroli przepływu (linie TX, RX, RTS, CTS),
5 UARTów zawierających po dwie linie komunikacyjne RX, TX,
• 4 kontrolery SPI,
• 5 kontrolerów TWI/I2C,
• Interfejs kontrolera I2S/PCM kompatybilny z AC97,
• 2 USB 2.0 EHCI,
• 1 USB 1.0 OTG.
Schemat blokowy systemu przedstawia rysunek:
Na płytce umieszczono dwie diody LED sygnalizujące podłączenie zasilania oraz proces ładowania akumulatora. Płytka zasilana jest napięciem 5 V. Przycisk Boot uruchamia tryb FEL i umożliwia np. flashowanie pamięci NAND z komputera podłączonego przez magistralę USB.

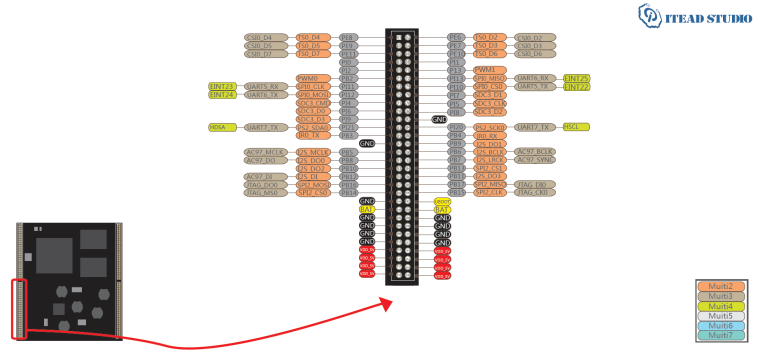

Płytka ma wymiary 62,72×56,39 mm, linie portów procesora zostały doprowadzone do czterech 60-pinowych złącz szpilkowych o rastrze 1 mm. Wyprowadzenia procesora są multipleksowane, w zależności od potrzeb ich funkcja może być modyfikowana.
Płytka bazowa
Na płytce bazowej o wymiarach 109,22×76,2 mm umieszczono wyprowadzenia linii portów GPIO procesora oraz złącza do podłączenia urządzeń peryferyjnych.
Są to:
• cztery 36-pinowe złącza zawierające wyprowadzenia interfejsów UART, TWI (I2C), SPI, I2S, PS2, LCD, panelu dotykowego,
• złącze HDMI,
• dwa złącza USB Host typu B,
• złącze USB OTG mini USB,
• złącze micro USB do zasilania zestawu,
• slot kart pamięci micro-SD,
• dwa gniazda audio mini-jack 3,5 mm do podłączenia mikrofonu i głośników,
• gniazdo SATA z 2-pinowym złączem zasilania 5V,
• gniazdo RJ45 10/100Mb Ethernetu.
Dodatkowo na dolnej stronie płytki producent umieścił:
• złącze FOCA do debugowania,
• cztery złącza Grove do podłączenia modułów peryferyjnych,
• złącze zgodne z Raspberry Pi (wyprowadzone magistrale I2C, SPI, szeregowa oraz 8 linii GPIO ogólnego przeznaczenia).
Komunikacja z siecią Ethernet realizowana jest za pośrednictwem układu interfejsu PHY (warstwy fizycznej) Realtek RTL8201CP podłączonego do procesora przez interfejs MII.
Aktyw Forum
Zarejestruj się na forum.ep.com.pl i zgłoś swój akces do Aktywu Forum. Jeśli jesteś już zarejestrowany wystarczy, że się zalogujesz.
Sprawdź punkty Zarejestruj sięIteaduino Plus A20 - część 1
Moderatorzy:Jacek Bogusz, Grzegorz Becker, Moderatorzy
- Jacek Bogusz
- -
- Posty:470
- Rejestracja:12 maja 2010, o 17:37
- Lokalizacja:Poznań
- Kontaktowanie:
Re: Iteaduino Plus A20 - część 1
No pięknie, ale... Tyle można przeczytać w dokumentacji. A jakaś aplikacja?
- rezasurmar
- -
- Posty:165
- Rejestracja:19 sie 2008, o 14:24
- Lokalizacja:Tychy
- Kontaktowanie:
Re: Iteaduino Plus A20 - część 1
To samo można powiedzieć przecież o artykule z cyklu "Nie znacie, a szkoda" w EP 3/2014No pięknie, ale... Tyle można przeczytać w dokumentacji. A jakaś aplikacja?
Mnie np. post kolegi msz, bardzo się przydał, bo w EP bardziej zdawkowo było o tym, a tu łącznie z opisem pinów itp. Po to chyba jest właśnie forum by przedstawiać ciekawostki, to nie dział DYI.
- Jacek Bogusz
- -
- Posty:470
- Rejestracja:12 maja 2010, o 17:37
- Lokalizacja:Poznań
- Kontaktowanie:
Re: Iteaduino Plus A20 - część 1
Rolą artykułu jest zasygnalizowanie tematyki - coś na zasadzie "zauważcie, jest fajne i do wzięcia". W KAP natomiast chcielibyśmy opis jakiegoś sposobu użycia. Stąd moja prośba o aplikację. Nie podważam użyteczności opisu wyprowadzeń, tylko interesuje nas - jako redakcję - do czego została zastosowana płytka.
