Iteaduino Plus A20 - część 1

[msz]

W marcu w ramach Klubu Aplikantów Próbek został zaoferowany zestaw Iteaduino Plus A20.

Iteaduino Plus A20 jest systemem składającym się z dwóch płytek: procesorowej oraz bazowej.

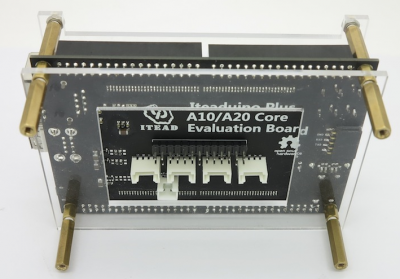

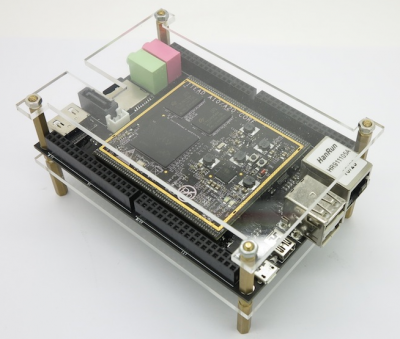

Zmontowane urządzenie przedstawiają fotografie:

W skład zestawu wchodzą:
• Moduł procesora i pamięci ITEAD A20 CORE,
• Moduł płytki bazowej Iteaduino PLUS,
• Aluminiowy radiator dla procesora,
• Kabel USB-microUSB,
• Kabel SATA,
• Dwie oklejone papierem płytki pleksi,
• Kołki dystansowe,
• Narzędzie do demontażu płytki procesorowej.

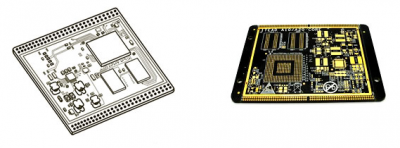

Płytka procesorowa

Płytkę procesorową wyposażono w procesor Allwinner A20 taktowany z częstotliwością 1 GHz, 1 GB pamięci DDR3 SDRAM oraz 4 GB NAND Flash. Napięcia zasilające zapewnia układ X-Powers AXP202, który kontroluje również proces ładowania akumulatora, jeżeli jest podłączony.
Układ Allwinner A20 jest dwurdzeniowym procesorem ARM Cortex-A7. Posiada on 32 kB pamięci dla instrukcji oraz 32 kB dla danych.
Obsługiwane są pamięci DDR3/DDR2 SDRAM o wielkości do 2GB. Procesor wyposażono w interfejsy komunikacyjne:
• 8 UARTów z 64 bajtowymi kolejkami FIFO TX i RX w tym:
1 pełny interfejs modemowy UART (linie: TX, RX, RTS, CTS, DCD, DTR, DSR, RI),
2 UARTy z wyprowadzeniami sprzętowej kontroli przepływu (linie TX, RX, RTS, CTS),
5 UARTów zawierających po dwie linie komunikacyjne RX, TX,
• 4 kontrolery SPI,
• 5 kontrolerów TWI/I2C,
• Interfejs kontrolera I2S/PCM kompatybilny z AC97,
• 2 USB 2.0 EHCI,
• 1 USB 1.0 OTG.

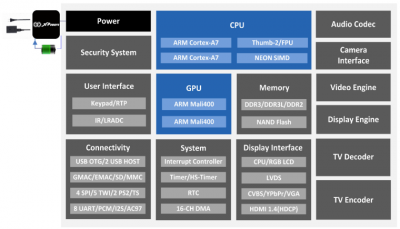

Schemat blokowy systemu przedstawia rysunek:

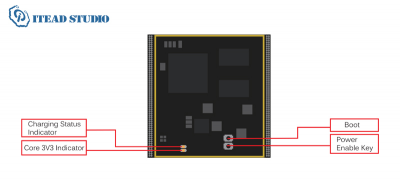

Na płytce umieszczono dwie diody LED sygnalizujące podłączenie zasilania oraz proces ładowania akumulatora. Płytka zasilana jest napięciem 5 V. Przycisk Boot uruchamia tryb FEL i umożliwia np. flashowanie pamięci NAND z komputera podłączonego przez magistralę USB.

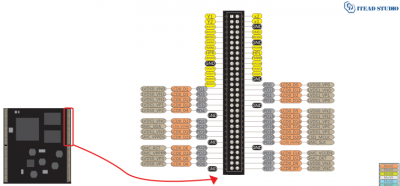

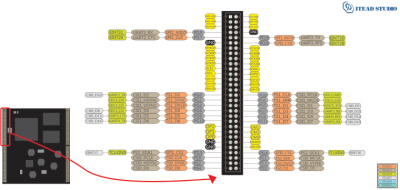

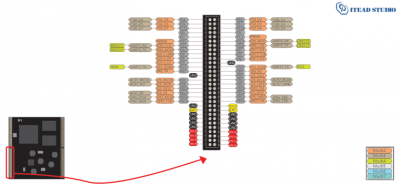

Płytka ma wymiary 62,72×56,39 mm, linie portów procesora zostały doprowadzone do czterech 60-pinowych złącz szpilkowych o rastrze 1 mm. Wyprowadzenia procesora są multipleksowane, w zależności od potrzeb ich funkcja może być modyfikowana.

Płytka bazowa

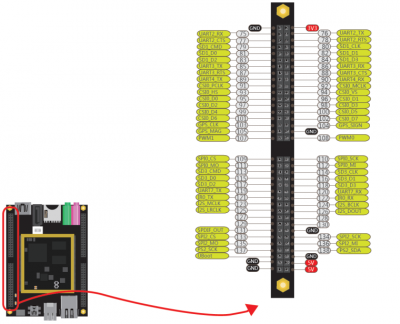

Na płytce bazowej o wymiarach 109,22×76,2 mm umieszczono wyprowadzenia linii portów GPIO procesora oraz złącza do podłączenia urządzeń peryferyjnych.

Są to:

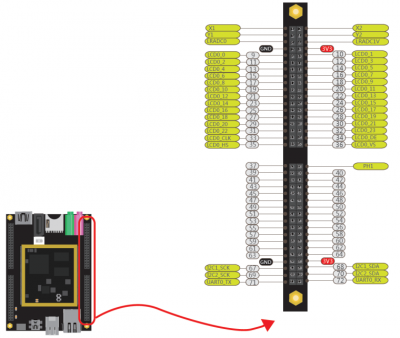

• cztery 36-pinowe złącza zawierające wyprowadzenia interfejsów UART, TWI (I2C), SPI, I2S, PS2, LCD, panelu dotykowego,
• złącze HDMI,
• dwa złącza USB Host typu B,
• złącze USB OTG mini USB,
• złącze micro USB do zasilania zestawu,
• slot kart pamięci micro-SD,
• dwa gniazda audio mini-jack 3,5 mm do podłączenia mikrofonu i głośników,
• gniazdo SATA z 2-pinowym złączem zasilania 5V,
• gniazdo RJ45 10/100Mb Ethernetu.

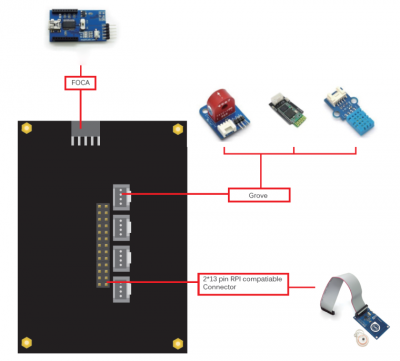

Dodatkowo na dolnej stronie płytki producent umieścił:
• złącze FOCA do debugowania,
• cztery złącza Grove do podłączenia modułów peryferyjnych,
• złącze zgodne z Raspberry Pi (wyprowadzone magistrale I2C, SPI, szeregowa oraz 8 linii GPIO ogólnego przeznaczenia).

Komunikacja z siecią Ethernet realizowana jest za pośrednictwem układu interfejsu PHY (warstwy fizycznej) Realtek RTL8201CP podłączonego do procesora przez interfejs MII.

[Jacek Bogusz]

No pięknie, ale... Tyle można przeczytać w dokumentacji. A jakaś aplikacja?

[rezasurmar]

No pięknie, ale... Tyle można przeczytać w dokumentacji. A jakaś aplikacja?

To samo można powiedzieć przecież o artykule z cyklu "Nie znacie, a szkoda" w EP 3/2014

Mnie np. post kolegi msz, bardzo się przydał, bo w EP bardziej zdawkowo było o tym, a tu łącznie z opisem pinów itp. Po to chyba jest właśnie forum by przedstawiać ciekawostki, to nie dział DYI.

[Jacek Bogusz]

Rolą artykułu jest zasygnalizowanie tematyki - coś na zasadzie "zauważcie, jest fajne i do wzięcia". W KAP natomiast chcielibyśmy opis jakiegoś sposobu użycia. Stąd moja prośba o aplikację. Nie podważam użyteczności opisu wyprowadzeń, tylko interesuje nas - jako redakcję - do czego została zastosowana płytka.
