Sterowanie światłem 230v

[mrnacia]

Witam dopiero zaczynam swoją przygodę z mikrokontrolerami napisanie programu myślę, że nie będzie stanowiło problemu ale jakich części bym potrzebował i jak to połączyć ? Chciałbym to oprzeć o Atmege8 szukałem trochę w internecie i znalazłem, że będę potrzebował optotriak podobno jest dużo lepszy od triaka. gdzie podłączyć zmienne 230v ? jak to połączyć nie mam pojęcia a nie chciał bym uszkodzić układu a tym bardziej Siebie.

[pajaczek]

Nie baw się napięciem niebezpiecznym dla życia, jak nie wiesz co robisz.
W EP było publikowanych sporo projektów opisujących sterowanie zasilaniem 230V, może zacząć od ich przeczytania...

[mrnacia]

Przeszukałem forum prawie całe i nic nie ma na ten temat;/ parę tematow na elektrodzie jest ale nie za bardzo zrozumiałe a na dodatek nie dokończone

[000andrzej]

Jak chcesz się pobawić to spróbuj najpierw zrobić efekty na napięciu bezpiecznym. Jak będzie działać i będziesz mógł robić to co chcesz - wtedy wymienisz same układy wykonawcze. Będziesz miał czas na przestudiowanie literatury z podpięciem wyższych napięć. Do przeglądnięcia na początek układy iluminofonii.

[pajaczek]

mrnacia ja pisałem że w EP, a nie na forum EP. (czytaj w gazecie EP).

[mrnacia]

Tak właśnie myślałem lecz nie posiadam za dużo egzemplarzy ;/ wiec za bardzo nie dam rady zobaczyć może jakiś skan gdyby któryś z użytkowników był tak uprzejmy

[Tomasz Gumny]

http://ep.com.pl/archiwum.html

[mrnacia]

Dziękuję Tomasz już się biorę za szukanie. Jeśli ktoś miałby jakieś schematy i by wrzucił nie pogardził bym.


chodzi mi o coś takiego jeśli takie coś jest możliwe do zrobienia:



może być wyjście na 1 port tylko i w zależności od stanu logicznego aby odbiornik był włączony lub wyłączony. tylko tu moje pytanie jak się nazywa część która mi takie coś umożliwi i czy ogólnie taka istnieje

[pajaczek]

Na prawdę trochę wysiłku w szukaniu.
Przekaźnik, triak...
Jak nie masz gazet, to poszukaj projektów w sieci. To są dość bazowe projekty, więc jest ich setki.

[Tomasz Gumny]

[...] jak się nazywa część która mi takie coś umożliwi i czy ogólnie taka istnieje

Na przykład MOC3043, ale raczej w połączeniu z triakiem. Przy tak niewielkiej wiedzy posłuchaj kolegów i zacznij od sterowania np. wielokolorowym LED-em - frajda znacznie większa a przy tym całkowicie bezpieczna.

[traxman]

Albo zastosuj fabrycznego SSR, np. takiego jak ten:
http://www.nikomp.com.pl/opisy/UXK00/UXKTO24O.htm

[Łukasz Krysiewicz]

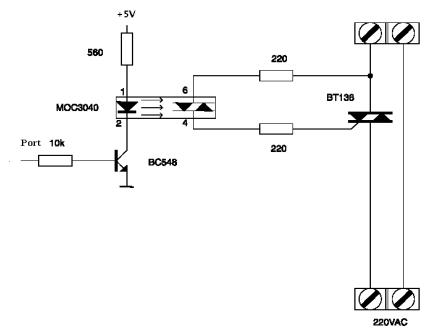

proszę bardzo schemacik (triak + optotriak):


P.S.
sprawdzone działa,
kiedyś oprogramowałem serwer www, na MSP'eku
do serwera (płytki z MSP430) podłączona była lampka (taka jakaś zwykła)
i po przez www z dowolnego miejsca na świecie mogłem sterować światłem (włącz/wyłącz lampkę)
był to taki "mini" odstraszacz złodzieja, heheh

[mrnacia]

Łukasz Krysiewicz dzięki w najbliższym czasie postaram się przetestować.

Ale teraz mam kolejny problem mam wyświetlacz lcd i gdy go włączę z najprostszym programem nawet to mam tylko 2*16 czarnych kwadratów piszę w bascomie z kodem wszystko ok raczej podlaczenia też działają dobrze. Słyszałem o czymś takim jak inicjacja wyświetlacza lecz nie mam pojęcia jak to uczynić szukałem w google też nie za ciekawie. Wie ktoś może jak to zrobić ?? wyświetlacz to:
http://sklep.avt.pl/p/pl/492510/lcd+2x1 ... yh-ct.html

[Tomasz Gumny]

Zdaje się, że Bascom inicjuje LCD przy pierwszym Cls.

[mrnacia]

Taki najprostszy kod :

Kod: Zaznacz cały

$regfile = "m8def.DAT" 'deklaracja procesora Atmega8 $crystal = 1000000 Config Lcdpin = Pin , Db4 = Portb.4 , Db5 = Portb.5 , Db6 = Portb.6 , Db7 = Portb.7 , E = Portb.3 , Rs = Portb.2 Config Lcd = 16 * 2 Cls Lcd "test" Lowerline Lcd "lcd"

i na wyświetlaczu tylko 16*2 czarnych kwadratów. Na innym forum znalazłem coś takiego:

Wyswietlacz nalezalo zainicjalizowac w assemblerze, podajac mu konkretne
wartosci inicjujace wg manuala w PDF. Po ustawieniu czcionki, ilosci linii,
kursora i wymuszenie na nim trybu 4-bit, LCD zaczal dzialac z BASCOMEM, jak
gdyby nigdy nic.

ale nie mam pojecia jak to zrobić

[Tomasz Gumny]

Naucz się szukać swoich błędów, bo bez tego daleko nie zajdziesz.
Bez inicjalizacji widziałbyś zapewne tylko jeden rząd zaciemnionych kwadratów. Może masz ustawiony za silny "kontrast" - regulowałeś? Ostatnio to modna "usterka".

[mrnacia]

wstawiłem opornik 4,7k na kontrast dalej to samo;/ Tyle, że teraz widzę jeden rząd kwadratów mocno podświetlony na czarno (dolny) a górny słabo podświetlony ale widoczny.

[Tomasz Gumny]

Zobacz na jakimś przykładowym schemacie jak powinno wyglądać podłączenie pinu 3(Vlcd).

[mrnacia]

podlaczylem według schematu przez potencjometr dało to tyle ze teraz mam 2 mocne rzędy czarnych kwadratow...

[Tomasz Gumny]

Może w końcu pokażesz jak to podłączyłeś, bo brak potencjometru kontrastu wskazuje na możliwość popełnienia innych elementarnych błędów.
