Wyświetlacz graficzny T6963C 240 x 128.

[poczatkujacyavr]

Czy ktoś może używał tego wyświetlacza? LINK
Nie jestem w stanie go odpalić. Nie pojawia się kompletnie nic.
Jest tam pin PD, który nie jest uwzględniony w Bascomowym Config LCD.
Podpinałem go do +5V, pozostawiałem wolnego i nadal nic.
Oprócz tego VEE z którym też nie bardzo wiem co zrobić.
Linie Data PB7-PB0 podłączałem do +5V przez 4k7 i również bez echa.
Załamuję ręce.
Używam Atmegi16 na kwarcu 8MHz.
Odpaliłem program testowy zawarty w Bascomowych Samplach z jedyną zmianą dotyczącą pliku .dat.

Proszę o pomoc

[parafka]

Ja odpaliłem ten lcd i chodzi OK ale już dawno jest zdemontowany i nie pamiętam jak powinno być ale...
PD zostaw w spokoju
Vout zostaw w spokoju
FS wybiera wielkość czcionki /dla bascoma wybieraj mniejsze/
Vo -tu podłączamy suwak z potencj. zasilanego 5V
VDD połącz z VEE

[almatea]

Kolego Parafka, czy do Vo nie powinno zostać podłączone napięcie ujemne? De facto jest dostępne na jednym z wyprowadzeń. Od kilku dni usilnie próbuję uruchomić podobny wyświetlacz i również bez rezultatu.

Pzdr

[parafka]

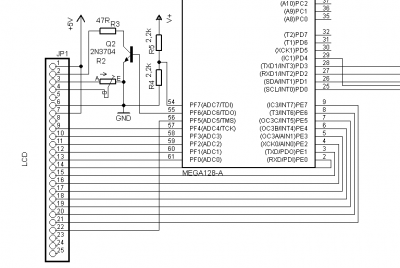

Wygrzebałem jeden z moich schematów.
Chyba powinno być tak:

[almatea]

Znalazłem jeszcze link na Elektrodzie.
Tutaj jest jeszcze inaczej.
Link

[parafka]

Jak inaczej?
Tak samo tylko, że Zły dał jeszcze masę na 5-tkę

[almatea]

U mnie na wyświetlaczu same pasy... Potencjometr do kontrastu nie daje żadnej zmiany.
Cały wyświetlacz ani rusz...
Klapa.

[parafka]

lcd taki sam czy podobny?
A ma T6963c?

Może piny danych pomyliłeś?

[almatea]

Jest dokładnie taki sam jak w linku na początku.
Pewnie nadaje się już tylko na śmietnik.
Trudno
