Rezystancja wejściowa ADC w M8

[Aleksander Zawada]

Czy może ktoś orientacyjnie wie, jaka jest rezystancja wejściowa ADC w ATMEGA8?
Otóż chciałbym mierzyć napięcie z detektora diodowego w układzie podwajacza napięcia i chętnie uniknąłbym stosowania wtórnika (nie musiałbym swojego układu zasilać napięciem symetrycznym). Myślę, że mógłbym tak postąpić, gdyby rezystancja wejściowa okazała się wystarczająco duża.

[Tomasz Gumny]

Czy może ktoś orientacyjnie wie, jaka jest rezystancja wejściowa ADC w ATMEGA8?

Atmel podaje w katalogu, że min. 55M a typ. 100M.

[Aleksander Zawada]

Dziękuję za informację. Jeśli to prawda to powinno dać się bezpośrednio sprząc .

[MDz]

Statycznie - Ok.

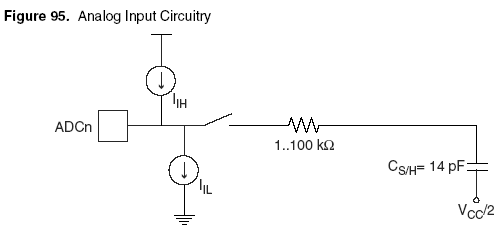

Jest tylko jedno "ale". Przetwornik ADC w ATMEGA8 ma na wejściu układ próbkująco pamiętający (Sample&Hold).

(Manual ATMega8 2486O–AVR–10/0)
The ADC is optimized for analog signals with an output impedance of approximately
10 kΩ or less. If such a source is used, the sampling time will be negligible. If a source
with higher impedance is used, the sampling time will depend on how long time the
source needs to charge the S/H capacitor, with can vary widely. The user is recommended
to only use low impedant sources with slowly varying signals, since this
minimizes the required charge transfer to the S/H capacitor.

Stała czasowa ładowania pojemności pamiętajacej zależy od sumy rezystancji wewnętrznych (m.in. klucz, łącznie 1..100kΩ) oraz rezystancji źródła sygnału. Jeżeli rezystancja źródła będzie zbyt duża, to kondensator nie zdąży się całkowicie przeładować w czasie trwania fazy "Sample" i dokładność przetwornika weźmie w łeb. Stąd zalecana wartość R_src<=10kΩ

--
MDz

[Aleksander Zawada]

Słuszność tych stwierdzeń sprawdzę dopiero w poniedziałek, bo wziąłem uszkodzoną atmegę . Na razie wykreśliłem sobie zależność napiecia od rezystancji obciażającej prostownik.

[ Dodano: 16-04-2007, 18:21 ]
I już wiem, że takie włączenie w niczym nie szkodzi
