jacynka84 · Postautor: **jacynka84** » 7 sty 2007, o 12:58

A jak zmienić wielkość znaków ? np 8x8 jest za duży ,da sie to jakoś zmienić , lub ściągnąć
jakieś inne fonty?

K_o_n_r_a_d · Postautor: **K_o_n_r_a_d** » 8 sty 2007, o 00:44

Testowałem w Bascomie wyświetlacz na tym sterowniku i działa wszystko tak jak powinno działać.
Prawdę mówiąc nie sprawdzałem żywo wziętego programu z przykładów Bascoma, ale napisanych samemu kilka linijek działało.

jacynka84 · Postautor: **jacynka84** » 9 sty 2007, o 18:44

Nie działa.
Zrobiłem nową płytkę , podłączyłem jak jest w pliku KS108.bas , tak jak w nocie LCD , i na inne różne sposobi i NIC!!!!!

radzio · Postautor: **radzio** » 9 sty 2007, o 18:48

Kontrast masz dobrze ustawiony? Z wyjścia ujemnego przez dzielnik potencjometryczny do Vo?

jacynka84 · Postautor: **jacynka84** » 9 sty 2007, o 21:26

Chyba Tak. poza tym czasem sie coś pokazuje ,ale na krótko i pixeloza.
i Stabilizator mocno sie grzeje.

radzio · Postautor: **radzio** » 9 sty 2007, o 21:36

Stabilizator może się grzać od podświetlania. Wyłacz podświetlanie - pobierany prąd powinien być rzędu kilkunastu mA (zaleznie od częstotliwości pracy mikrokontrolera). Jeśli nadal się grzeje coś jest nie tak.

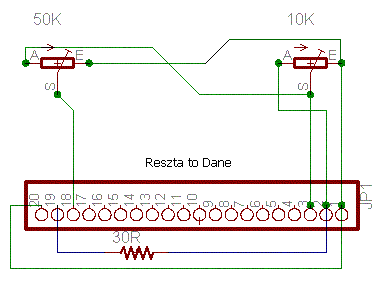

Regulacja kontrastu nie jest najlepsza

Wyrzuć potencjometr 10K a w 50K zamień A z S.

[ Dodano: 09-01-2007, 21:38 ]
Spróbuj też pozostawić Vo niepodłaczone (tak jak w dataszicie)

jacynka84 · Postautor: **jacynka84** » 9 sty 2007, o 23:25

Zrobiłem pot. tak jak muwiłeś i jakieś znaki przeskoczyły i tyle, zrobiłem równierz zasilanie tak jak tu , ale to samo . przeskoczy znaki potem czysty ekran.

radzio · Postautor: **radzio** » 9 sty 2007, o 23:31

Napisz jakie masz połączenia między LCD a uK i jaki mikrokontroler stosujesz. Przygotuję Ci działającego HEXa do wgrania.

jacynka84 · Postautor: **jacynka84** » 10 sty 2007, o 22:20

To wyjaśnia podłączenie:

Kod: Zaznacz cały

  $regfile = "m32def.dat"
$crystal = 11059200
$lib "glcdks108.lbx"
$include "font8x8.font"


Config Graphlcd = 128 * 64sed , Dataport = Portd , Controlport = Portb , Ce = 2 , Ce2 = 3 , Cd = 7 , Rd = 5 , Reset = 1 , Enable = 4 , Mode = 8

'The dataport is the portname that is connected to the data lines of the LCD
'The controlport is the portname which pins are used to control the lcd
'CE =CS1  Chip select
'CE2=CS2  Chip select second chip
'CD=Data/instruction
'RD=Read
'RESET = reset
'ENABLE= Chip Enable
Setfont Font8x8
Do

Cls
Locate 1 , 1
Lcd "LCD"

Wait 2

Loop

Przy tym kodzie widać napis , ale czasem "Wędruje" , łazi cyklicznie po ekranie.
Ale już działa! zamieniłem kolejnością CE/CE2.

radzio · Postautor: **radzio** » 10 sty 2007, o 22:35

Spróbuj wgrać ten kod.

jacynka84 · Postautor: **jacynka84** » 11 sty 2007, o 00:40

Spoko , już go zmusiłem do Pracy. Już nawet wyświetlałem Obrazki

[ Dodano: 15-01-2007, 01:36 ]
wie ktoś czemu jak wyświetlam zmienną grafikę line i Dane textowe równocześnie to mi Lcd głupieje ???
