Marshall JCM800 Superlead

Turgon
-
-
Posty:6
Rejestracja:24 mar 2007, o 16:24
Lokalizacja:Nowy Sącz
Marshall JCM800 Superlead

Postautor: Turgon » 20 lut 2008, o 17:15

Przymierzam się do budowy tego wzmacniacza według tego projektu : http://schematicheaven.com/marshallamps ... w_1959.pdf
Jednak nie ma nic na nim wspomniane o parametrach transformatora zasilającego?
Też interesujący dla mnie jest transformator głośnikowy? Jakie kształtki i ich ilość, jaka powierzchnia rdzenia oraz jego wymiary i ilość zwojów?

Awatar użytkownika
end
admin
admin
Posty:4977
Rejestracja:7 maja 2003, o 11:18
Lokalizacja:Jedlina Zdrój
Kontaktowanie:

Postautor: end » 23 lut 2008, o 13:05

Jak widzę jest to preamp z JCM800 wiec tam standardowo było zasilanie 300V.
Co do trafa głośnikowego to chcesz nawijać sam?? Masz takie warunki?

janek11389
-
-
Posty:682
Rejestracja:5 cze 2004, o 10:57

Postautor: janek11389 » 23 lut 2008, o 13:26

Witam! Jeżeli chodzi Ci tylko o sam przedwzmacniacz, to mogę Ci to dać na PCB!
Załączniki

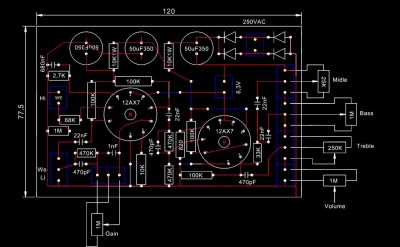

płytka przedwzmacniacza jmc800_dwg.jpg
Ostatnio zmieniony 23 lut 2008, o 13:49 przez janek11389, łącznie zmieniany 1 raz.

Turgon
-
-
Posty:6
Rejestracja:24 mar 2007, o 16:24
Lokalizacja:Nowy Sącz

Postautor: Turgon » 27 lut 2008, o 20:19

To nie jest standardowy JCM. Toteż wszystko zmontuje na łączówkach.

End: Oczywiście jak każdy polak nie mam, ale jak odwijałem uzwojenia z kilku traf, doszedłem do wniosku, że działały, mimo iż były bardzo źle nawinięte :)

I co do trafa, już uzyskałem pomoc na forach elektrody i triody. Zainteresowani z pewnością odnajdą.

Awatar użytkownika
piotrek534
-
-
Posty:51
Rejestracja:30 wrz 2007, o 13:21
Lokalizacja:Zabrze
Kontaktowanie:

Postautor: piotrek534 » 11 sie 2008, o 21:07

witam.drogi janku czy posiadasz to gotowe i na płytce?
pozdrawiam piotr

janek11389
-
-
Posty:682
Rejestracja:5 cze 2004, o 10:57

Postautor: janek11389 » 12 sie 2008, o 18:03

witam.drogi janku czy posiadasz to gotowe i na płytce?
pozdrawiam piotr
Witam! Nie posiadam tej płytki, ale jak to zrobisz, to połączenia do potencjometrów dobrym ekranem, ekrany po obu stronach do masy, obudowy potencjometrów połącz drutem, a koniec do masy. Pod spód płytki, podłóż materiał izolujący, a pod niego blachę tych samych wymiarów co płytka i połącz ją do masy, a najprościej, to drugą taką płytkę, miedzią do dołu, a mieć pod lutuj do masy, to będzie ekran ścieżek, układ jest bardzo czuły, więc jest to nie zbędne.
Pozdrawiam

goofy_tychy
-
-
Posty:43
Rejestracja:15 sty 2007, o 17:54
Lokalizacja:Tychy
Kontaktowanie:

Postautor: goofy_tychy » 12 sie 2008, o 21:41

ale jak to zrobisz, to połączenia do potencjometrów dobrym ekranem, ekrany po obu stronach do masy, obudowy potencjometrów połącz drutem, a koniec do masy.
Pozwolicie, że się wtrące, ale co do połączenia ekranów do masy to z tego co wiem ekran powinno łączyć się tylko z jednej strony do masy, ponieważ jeśli ekran połączymy z dwóch stron do masy to powstanie nam prosta antena, nie mowiąc już o pętli masy, ale mogę się mylić.

Pozdrawiam :)

janek11389
-
-
Posty:682
Rejestracja:5 cze 2004, o 10:57

Postautor: janek11389 » 13 sie 2008, o 10:38

Dla mnie to wszystko jest zrozumiale, ale dla kogoś to faktycznie może inaczej wyglądać. Nie chodziło mi o to żeby drugi koniec podciągać pod masę, tylko żeby ten drugi koniec ekranu co jest przy potencjometrze, pod lutować do obudowy potencjometru, a wszystkie obudowy spięte razem. Jeżeli zostawisz koniec ekranu przy potencjometrach nie podłączony, to po dotknięciu potencjometru, nawet samej gałki, pojawi się przydźwięk sygnałowy, podłączenie ekranu do potencjometru to nie jest żadna pętla masy.

goofy_tychy
-
-
Posty:43
Rejestracja:15 sty 2007, o 17:54
Lokalizacja:Tychy
Kontaktowanie:

Postautor: goofy_tychy » 13 sie 2008, o 15:25

Zgadzam się w zupełności, chyba że mamy uziemione całe chassis to wtedy ten problem mamy z glowy ;]

Pozdrawiam

Awatar użytkownika
piotrek534
-
-
Posty:51
Rejestracja:30 wrz 2007, o 13:21
Lokalizacja:Zabrze
Kontaktowanie:

Postautor: piotrek534 » 17 sie 2008, o 10:29

uruchomiłem to cudo!!! :)
co do brzmienia to jest to raczej efekt uniwersalny. nie ma tu całkiem czystego cleanu i bardzo mocnego przesteru. dla mnie brzmi on jeszcze lepiej z dopałką :)
ale i bez można naprawdę się ucieszyć z brzmienia.
specjalne podziękowanie dla JANKA:). bez którego nie dał bym rady :)
mam tylko pytanie . czy mozna uzyskać w nim większy przester przez korektę których kolwiek części?
pozdrawiam piotr
