AVT 1790 - Termometr XXL

[Vir84]

Wykonałem ten termometr, płytkę PCB wytrawiałem sam, dwie wersje - jedna dwustronna i jedna jednostronna. Niestety po podłączeniu wszystkiego termometr w jednej i w drugiej wersji PCB, układ nie działa poprawnie

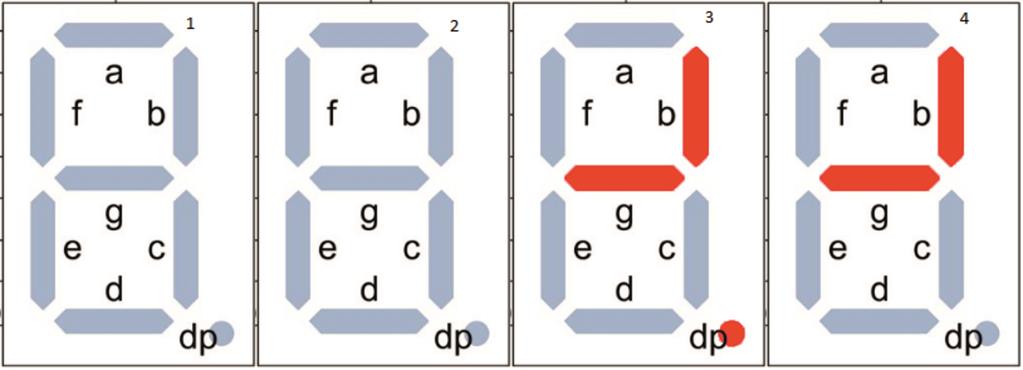

Poniżej jaki efekt jest widziany po podłączeniu zasilania. Te segmenty cały czas mrugają.

Na żadnej z wersji płytek nie a zwarcia, układ zasilany 12V z zasilacza, wylutowany układ U3 wg zaleceń z gazety.

Czy ktoś wie jaka może być przyczyna??

[ACeK]

To wydaje sie bardzo prosty uklad do zrobienia Na poczatek sprawdz czy wyswietlach dziala prawidlowo.
Jak to zrobic?
Wyjmij procek z podstawki (lub go wylutuj).
Wyswietlacz to wspolna anoda aby zapalic segment musisz wymusic na anodzie plus (sterowanie przez uklad U6) a na katodzie (segment) mase sterowana przez uklad U5.
Anoda pierwszego wyswietlacza sterowana jest z pinu 13 procka a segment A z pinu 2.
Przez wymuszanie odpowiednich stanow powinny zapalac sie segmenty Jesli na wszystkich anodach dasz jednoczesnie ten sam sygnal to na kazdym wyswieltlaczu bedzie palil sie ten sam segment.
Jesli tak bedzie to znaczy ze sterowanie wyswietlacza pracuje prawidlowo.
Wstaw z powrotem procka. Czy na wyswietlaczu jest roznica kiedy jest czujnik temperatury lub go nie ma?
Szczesliwego nowego roku

Btw. skad masz wsad do procka bo w materialach dodatkowych jest tylko plytka

[Vir84]

Wielkie dzięki za szybko odpowiedź. Jak tylko uda mi się dorwać do układu w domu to sprawdzę.

Wsad do procka mam z serwisu AVT W razie czego mogę podesłać na PW

[ACeK]

Sprobuj zmienic w pliku hex ostatnia linie (srodkowa)

• :10052000A9F780959095BC01CD010895F894FFCF6F
  :0E053000F544F2E647A7B765F7E7F5020000CD
  :00000001FF

na

• :10052000A9F780959095BC01CD010895F894FFCF6F
  :0E053000B706D3C766E5F507F7E7B702000088
  :00000001FF

Procek 8 MHz z wylaczonym dzielnikiem przez 8

[Vir84]

teraz już nic nie mryga super wielkie dzięki
ale mam jedno pytanie czemu raz pojawia się 85.0 a zaraz potem normalna temperatura??

[ACeK]

U mnie jak poruszam DS18B20'a (jest w podstawce precyzyjnej) to tez pojawia sie na chwile 85.0 Program jest tak napisany ze kazda cyfra jest sterowana z pamieci RAM procka. Pomiar temperatury jest co dwie sekundy. Jesli odczyt jest zakucony lub reset to do pamieci wpisany jest taki kod:

• LDI acc, 0x02 ;01D2: E082
  STS dig4, acc ;01D3: 93800073
  STS dig3, acc ;01D5: 93800074
  STS dig2, acc ;01D7: 93800075
  STS dig1, R1 ;01D9: 92100076

R1 ma zawsze wartosc 0x00 Moze to ma jakis wplyw

[Vir84]

sprawdzałem z czujnikiem wpiętym w podstwkę prototypową, jak tylko wrócę do domu to zlutuję czujnik i sprawdzę jak się zachowuje

U mnie jak poruszam DS18B20'a (jest w podstawce precyzyjnej) to tez pojawia sie na chwile 85.0 Program jest tak napisany ze kazda cyfra jest sterowana z pamieci RAM procka. Pomiar temperatury jest co dwie sekundy. Jesli odczyt jest zakucony lub reset to do pamieci wpisany jest taki kod:

• LDI acc, 0x02 ;01D2: E082
  STS dig4, acc ;01D3: 93800073
  STS dig3, acc ;01D5: 93800074
  STS dig2, acc ;01D7: 93800075
  STS dig1, R1 ;01D9: 92100076

R1 ma zawsze wartosc 0x00 Moze to ma jakis wplyw

[Vir84]

Termometr działa super po zlutowaniu czujnika nic się nie resetuje bardzo dziękuję za pomoc mam pytanie czy sprawdzałeś termometr na minusowych temperaturach??
Ja jak sprawdzałem to zamiast segmentu G pierwszego wyświetlacza świeci segment B

[ACeK]

Sorry nie sprawdzalem
Sprobuj zmienic w pliku hex ostatnia linie (srodkowa)

• :10052000A9F780959095BC01CD010895F894FFCF6F
  :0E053000B706D3C766E5F507F7E7B702000088
  :00000001FF

na

• :10052000A9F780959095BC01CD010895F894FFCF6F
  :0E053000B706D3C766E5F507F7E7B74000004A
  :00000001FF

Teraz powinno byc dobrze

[Vir84]

dzięki wielkie sprawdzę na dniach

[ACeK]

ale mam jedno pytanie czemu raz pojawia się 85.0 a zaraz potem normalna temperatura??

U mnie jak poruszam DS18B20'a (jest w podstawce precyzyjnej) to tez pojawia sie na chwile 85.0 Program jest tak napisany ze kazda cyfra jest sterowana z pamieci RAM procka. Pomiar temperatury jest co dwie sekundy. Jesli odczyt jest zakucony lub reset to do pamieci wpisany jest taki kod:

• LDI acc, 0x02 ;01D2: E082
  STS dig4, acc ;01D3: 93800073
  STS dig3, acc ;01D5: 93800074
  STS dig2, acc ;01D7: 93800075
  STS dig1, R1 ;01D9: 92100076

R1 ma zawsze wartosc 0x00 Moze to ma jakis wplyw

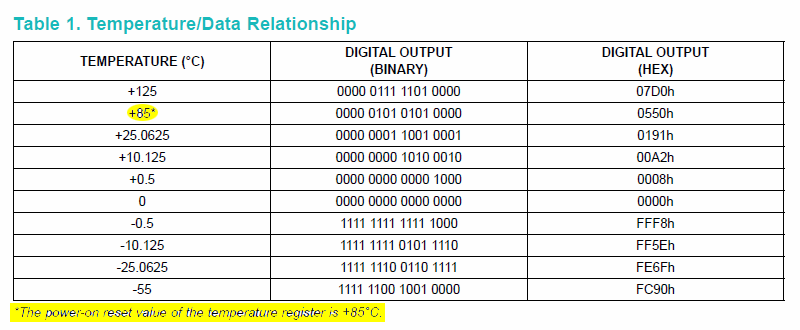

info z pdf'a DS18B20

Wystarczy czytac dokumentacje Teraz wszystko jasne

Btw ta wlasciwosc mozna wykorzystac do sprawdzenia czy uklad dziala prawidlowo
