AVT1887 - miniaturowy zasilacz buforowy.

[Adam Tatuś]

Witam
W EP11/15 opublikowany jest zasilacz buforowy z superkondensatorami. Na schemacie nie jest uwzględniony dzielnik rezystorowy R4/5 dla trybu LDO. Schemat uwzględniający dzielnik, jest w załączniku:


(7.11KiB)Nie pobierany

Wzór na napięcie wyjściowe w trybie LDO:
Vout=Vfb(1+R4/R5), Vfb=1.2V
dla modelu:
R4=3.9M, R5=1.2M -> Vout=5.1V

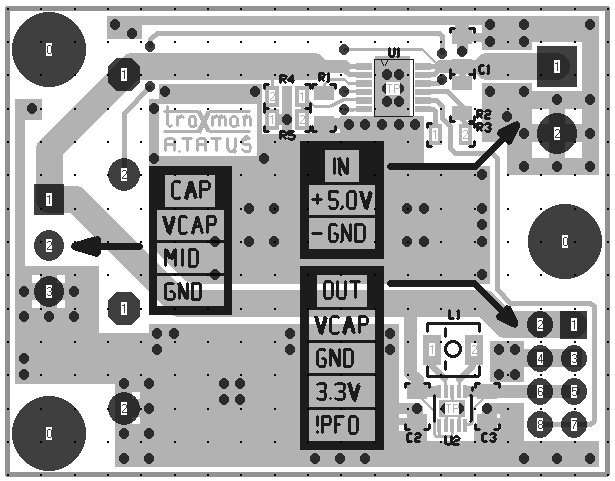

Nieco czytelniejsze rozmieszczenie elementów:


Zestawiaenie elementów uwzględnia dzielnik R4/5.
