Kit 2741/2 -> LEWITRON 2 -> KILKA PYTAŃ

glk · Postautor: **glk** » 24 kwie 2005, o 07:38

Do kitu dołączono ksero gdzie AVT napisało: Na płytce drukowanej oraz schemacie układu wkradło się kilka drobnych lecz istotnych błędów: dioda d2 została narysowana odwrotnie, zabrakło połączenia dzielnika R8, R9 z wejściem nieodwracającym U2B (n.5) zamiast z wyjścia U2A(n.1), cewka L1 powinna być zasilana Plusa a nie z Minusa, zeby ulatwic prowadzenie sciezek na PCB zamieniono miejscami G i D, tranzystor T6 nalezy wlutowac odwrotnie. Poprawiony schemat oraz rysunek płytki zamieszczamy obok...

I tu jest pierwsze z moich pytań. Skoro obraz płytki drukowanej jest taki sam jak w kicie to na co mam patrzeć-na bledy zamieszczone obok i czormalnie lutowac w plytke...
2. Moze mi ktos wyjasnic o co chodzi z "zabrakło połączenia dzielnika R8,R9..." i co ja mam zrobic na płytce żeby było ok...

Za każdą odpowiedz czy podpowiedz bedze serdecznie wdzieczny...

Strona WWW · Postautor: **end** » 24 kwie 2005, o 13:27

Jak podeślesz mi materiał (schemat i PCB) z błędami i bez nich to wtedy postaram się coś pomóc...

glk · Postautor: **glk** » 24 kwie 2005, o 17:59

tutaj jest schemat1 ten z "poprawkami" dolaczony do kitu i schemat 2 z artukulu Elektronik dla Wszystkich...

[ Dodano: 24-04-2005, 18:02 ]
Bede wdzieczny za szybka pomoc...
A i mam jeszcze jedno pytanie... Drut 0,6mm mam nawinac na 2,5 do 8 Ohm... Ile to bedzie metrów... ??

Strona WWW · Postautor: **end** » 25 kwie 2005, o 00:16

Czy ty nie widzisz , że na płytce "pierwszej" rezystor R8 i R9 nie łaczą się ze sobą?
Dopiero na płytce "drugiej" widać, że zostało to połączone.. (zobacz dokładnie i tak u siebie podłącz)
Normalnie lutuj płytkę, zamieniając tylko kierunek diody i pamietaj o połączeniu dzielnika R8 i R9 ze sobą (np. kawałek przewodu).
Jak coś jest niejasne to pytaj

glk · Postautor: **glk** » 25 kwie 2005, o 05:31

owszem, widzialem... ale nie wiedzialem ktora plytka jest dobra... Mniejsza z tym... Mam inne pytanie:
Ile metrów drutu 0,6mm musze nawinac aby otrzymac 2,5 do 8 Ohm?

[ Dodano: 25-04-2005, 05:48 ]
teraz to ja juz nic nie rozumiem... Oba schematy sa takie same oprocz oprocz polaczenia R8 i R9... lecz na schemacie 1 (to ten nizej) napisali "Poprawiony schemat oraz rysunek płyki zamieszczamy obok", ktory wyglada tak samo... dioda ma taki sam kierunek, tylko zaznaczyli ze T6 odwrotnie...
To wez mi powiedz co w koncu odwrotnie mam wlutowac... bo nie ogarniam...

Strona WWW · Postautor: **end** » 25 kwie 2005, o 09:25

Witam.
Na schemacie poprawiono połączenie dzielnika R8 i R9 z wejściem nieodwracającym US2 (nóżka 5) i tylko tyle w temacie schematu.
Wyraźnie jest to napisanew erracie...
Schemat płytki drukowanej został poprawiony o dodanie ścieżki której poprostu brakuje.
(Zobacz R8 i R9 na płytce)
Zapewne masz płytkę z błędem którą wypuściło AVT (kiedy to się skończy?!)
Wlutuj diode odwrotnie, przecież widać na drugiej płytce (tej poprawionej) że katoda diody łączy się z + kondensatora C3 (na schemacie) co nie pwoinno miec miejsca.
Poprostu nie został poprawiony nadruk (opis elementów) na plytce, zmianie uległo tylko dodanie ścieżki.
Radzę bardziej kierowac się schematem na przyszłość, wtedy każda niejasnośc będzi rozwiązana.
T6 wlutuj jak napisali w erracie czyli odwrotnie.

Co do ilości zwoi drutu DNE o średnicy 0.6mm to jeśli tam ma być oporność od 2.5 do 8R to nawiń około 50-60 zwoi.
Zmierz miernikiem i zobacz ile ohm ma Twoja cewka:)

glk · Postautor: **glk** » 25 kwie 2005, o 10:24

Wielkie dzieki za wszystkie rady, podpowiedzi i oczywiscie pomoc i zainteresowanie postem...

Strona WWW · Postautor: **end** » 25 kwie 2005, o 10:29

Jeśli pomogłem a jeszcze czegoś niewiesz lub coś jest nie jasne to daj znać.
Zawsze postaram się pomóc

glk · Postautor: **glk** » 26 kwie 2005, o 17:42

mam jeszcze jedno pytanie... przy D1, T1 i T2 sa litery K (D1), E (T1), E (T2)... To sa oznaczenia katody czy anody? Czy to wogule nie ma zwiazku z +/- ?

Strona WWW · Postautor: **end** » 26 kwie 2005, o 17:47

Nie wiem co oznacza te "K" bo nie widzę tego nigdzie.
Poprostu wlutuj zgodnie ze schematem, czyli tam gdzie ma być B, C, E tranzystora i tam gdzie ma być katoda i anoda diody, zgodnie ze schematem.

glk · Postautor: **glk** » 27 kwie 2005, o 10:33

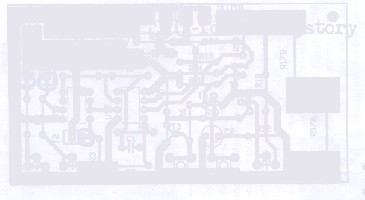

daje jeszcze raz plytke drukowana... wyraznie zaznaczylem gdzie sie znajduja pkt K, E, E
Moje pytanie brzmi... w ktorym do ktorego punktu mam wlutowac anode a do ktorego katode diody...

Strona WWW · Postautor: **end** » 27 kwie 2005, o 10:57

Cze, to bardzo proste katoda diody połączona jest z R1 co zresztą widac przecież zaznaczone.
Czyli, z tej strony co mamy krótszą nóżkę w diodzie LED (D1) lutujemy do R1
Rozumiesz?

Fototranzystory T1 i T2 lutujemy w następujący sposób:
W punkt "E" lutujemy emiter (jest to jedna z nóżek tranzystora) a w drugi punkt nieoznaczony lutujemy kolektor, baza zostaje niepodłączona - można odciąć tą nóżkę

Jeśli nie wiesz gdzie w fototranzystorze jest B C E, czyli baza-kolektor-emiter to napisz mi dokładne oznaczenie (symbol) który jest nadrukowany na fototranzystorze i napisz w jakiej obudowie jest (model) wtedy rozpiszę Ci która nóżka to która.
Albo sam znajdź notę aplikacyjną fototranzystora np. na :
http://katalogi.iele.polsl.gliwice.pl/

glk · Postautor: **glk** » 27 kwie 2005, o 12:45

Wiem co to jest tranzystor i jakie ma nogi i jak sie nazywaja... nie musisz mi tego tumaczyc...
Albo ja jestem slepy albo sprzedali mi jakis bubel bo moje 2 fototranzystory maja tylko dwie nogi... jedna krotsza dluga dluzsza...

Strona WWW · Postautor: **end** » 27 kwie 2005, o 13:03

Wiem co to jest tranzystor i jakie ma nogi i jak sie nazywaja... nie musisz mi tego tumaczyc...

Nie muszę...

Albo ja jestem slepy albo sprzedali mi jakis bubel bo moje 2 fototranzystory maja tylko dwie nogi... jedna krotsza dluga dluzsza...

Kolektor to jest anoda w tym przypadku a emiter to katoda.
Zobacz sobie na schemacie.
Zazwyczaj dłuższa nóżka to anoda, jadnak kiedyś spotkałem serię diod LED gdzie fabrycznie było to zamienione...więc nie powiem na 100% że tak ma być.
Masz miernik? To sprawdź gdzie jest katoda a gdzie anoda.
Ale widzę na obrazku który zamieściłeś, że dłużasza to anoda a krótsza katoda.
P.S. czasami spotykało się fotodiody z trzema nogami...

glk · Postautor: **glk** » 27 kwie 2005, o 13:10

wielkie dzieki... jak by cos to napisze... zobaczymy czy bedzie dzialalo...

Strona WWW · Postautor: **end** » 27 kwie 2005, o 13:13

Jak zamontujesz źle fotodiody to poprostu układ nie będzie działał.
Jeśli tak się stanie, to upewnij się czy wszystko dobrze zrobiłeś a później zamień miejscami nóżki.

[ Dodano: 27-04-2005, 14:19 ]
Lepiej napisz ile ohm ma twoja cewka

glk · Postautor: **glk** » 27 kwie 2005, o 17:19

cewka bedzie dopiero w przyszlym tygodniu... to napisze jeszcze

awatar100 · Postautor: **awatar100** » 27 kwie 2005, o 19:10

przepraszam ze zapytam ale co ten kit ma robic ? jaka jest jego funkcja ? unoszenie czegos metalowego ? czy jak

Strona WWW · Postautor: **end** » 27 kwie 2005, o 19:35

No mi też nazwa "Lewitron" mówi, że urządzenie ma coś metalowego w powietrzu unosić.

glk · Postautor: **glk** » 5 maja 2005, o 08:53

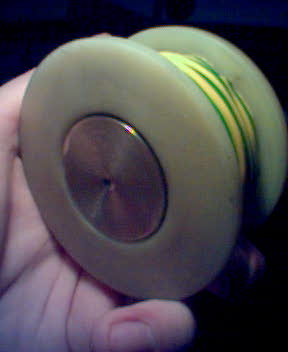

Nareszcie zrobilem ta cewke z drutu 0,7 i około 555 zwoi. Uzyskalem opor ok. 4,5. I mam pytanie: w jaki sposob mozna uzyskac wieksza indukcyjnosc bez zmiany drutu i rdzenia?

[ Dodano: 05-05-2005, 09:01 ]
Wyjasnienie do poprzednich postow.
[glow=yellow][shadow=green]
Zjawisko lewitacji magnetycznej[/shadow] [/glow][/size]polega na unoszeniu sie metalowego przedmiotu w powietrzu. Unosi sie on dzieki dzialaniu na niego niewidzialnej dla ludzkiego oka sily wywolanej przez pole elektromagnetyczne. Unoszacy sie przedmiot nie jest zatem zwiazany mechanicznie z innym ukladem.

[ Dodano: 07-05-2005, 20:53 ]
Pomoze ktos?
Bardzo slabo przyciaga mi cewka... co doradzacie?
