Kit AVT1023 - 2 Przedwzmacniacze Gramofonowe. Jaki zasilacz?

kirrus
-
-
Posty:29
Rejestracja:23 sie 2007, o 12:52
Lokalizacja:Matka Ziemia
Kit AVT1023 - 2 Przedwzmacniacze Gramofonowe. Jaki zasilacz?

Postautor: kirrus » 23 sie 2007, o 13:18

Witam

Zamówiłem dwa kity AVT1023. Jeden musi być zasilany 15V napięciem stabilizowanym (tak jest napisane w pliku pdf). Chciałbym zasilać oba jednym zasilaczem, czyli pewnie 30V i nie wiem jaki zasilacz kupić. Chcę je podłączyć do jednego zasilacza przylutowując po prostu kable od zasilacza do obu przedwzmacniaczy. Można tak robić, nic nie zepsuję?? :632:

Proszę o doradzenie jakiegoś 30V stabilizowanego zasilacza (niestety nie znalazłem takiego na stronie AVT). Znalazłem coś takiego, ale nie mam pojęcia czy sie nada:

http://www.allegro.pl/item228840960_zas ... _f_ra.html

http://www.allegro.pl/item228395460_zas ... a_12w.html

z góry dziękuję za pomoc i pozdrawiam

Awatar użytkownika
end
admin
admin
Posty:4977
Rejestracja:7 maja 2003, o 11:18
Lokalizacja:Jedlina Zdrój
Kontaktowanie:

Postautor: end » 23 sie 2007, o 13:23

A skąd te 30V? Po prostu, dwa układy to 2x15V.

Można zastosować źródło zasilania 2x+15V lub jedno źródło 1x15V i zasilić oba przedwzmacniacze.

Pamiętaj też, że w tak czułych urządzeniach przewody sygnałowe muszą być ekranowane i dobrze "umasione" a zasilanie musi być bardzo dobrze odfiltrowane.

Najlepiej kupić transformator 1x18V~ mostek prostowniczy, kondensatory filtrujące i stabilizator serii 7815 i gotowe.

Albo jeśli istnieje taka opcja i montujesz to w jakimś gotowym urządzeniu to pociągnąć zasilanie z odczepów trafa zasilającego.

Tak to wygląda:

<img src="http://www.eres.alpha.pl/elektronika/fu ... sch244.gif">

kirrus
-
-
Posty:29
Rejestracja:23 sie 2007, o 12:52
Lokalizacja:Matka Ziemia

Postautor: kirrus » 23 sie 2007, o 14:18

Czyli wystarczy kupić zasilacz 15V i przylutować kable z niego wychodzące do dwóch przedwzmacniaczy i powinno działać tak ??

Zrobiłem rysunek jak mam zamiar to zrobić (nie wiem czy tak można.. jestem laikiem w tej dziedzinie):
http://img120.imageshack.us/img120/554/aaaawf7.jpg

p.s. mam nadzieję że jest w miarę czytelny

Awatar użytkownika
end
admin
admin
Posty:4977
Rejestracja:7 maja 2003, o 11:18
Lokalizacja:Jedlina Zdrój
Kontaktowanie:

Postautor: end » 23 sie 2007, o 14:43

Dobrze narysowałeś. Ale pamiętaj, że to ma być solidny i dobrej jakości zasilacz, bo inaczej będziesz męczył się z brumem, buczeniem a i nawet szumami.
W takich urządzeniach dobry zasilacz do podstawa.

kirrus
-
-
Posty:29
Rejestracja:23 sie 2007, o 12:52
Lokalizacja:Matka Ziemia

Postautor: kirrus » 23 sie 2007, o 14:54

Pamiętaj też, że w tak czułych urządzeniach przewody sygnałowe muszą być ekranowane i dobrze "umasione" a zasilanie musi być bardzo dobrze odfiltrowane.
Jak "umasić" przewody sygnałowe? Przecież w gniazdach "chinch", które będę tam przylutowywał jest tylko + i -.
Z gramofonów wychodzą po dwa chinche i kabelek GND. Gdzie podłączę to uziemienie ?? Chcę zamontować te przedwzmacniacze w metalowej obudowie i zrobic taki jakby podwójny przedwzmacniacz gramofonowy z 4 wejściami i 4 wyjściami, zasilany jedym źródłem. Chcę, żeby kabelki GND z gramofonów przykręcać śróbką do obudowy. Tak jak w tym przedwzmacniczu:
http://img467.imageshack.us/img467/4720/openpd4.jpg

Tylko gdzie te przedwzmacniacze mają miejsce na połączenie ich z obudową ??
Najlepiej kupić transformator 1x18V~ mostek prostowniczy, kondensatory filtrujące i stabilizator serii 7815 i gotowe.
Chetnie bym kupił i złożył to w całość, ale jestem raczej zielony w temacie i musiałbym mieć dokładny spis części z AVT. Przejżałem z reszta sklep AVT i części do takiego zasilacza nie są tanie. A ja nie chciałbym wydać na to wiele pieniędzy, ponieważ ich po prostu nie mam :608:

Chciałbym także zamontować diodę 3mm przy włączniku zasilania oraz podłączyć do tego wszystkiego wentylator, który jest już w mojej obudowie od zasilacza komputerowego. W niej to wszystko chcę zamontować. Nie wiem czy nie potrzeba wiekszej mocy niz ten 15V zasilacz, żeby mi to wszytsko pociągnął.

Wiem że mam duze wymagania a nie wielką wiedzę na ten temat. Proszę o wyrozumiałość i pomoc.

Pozdrawiam

Awatar użytkownika
tasza
-
-
Posty:456
Rejestracja:17 sty 2005, o 10:52

Postautor: tasza » 23 sie 2007, o 14:56

Dobrze narysowałeś. Ale pamiętaj, że to ma być solidny i dobrej jakości zasilacz (...)
Jeżeli można dwa słowa...to fakt - dobrze narysowane, tylko że te wtyczkowe zasilacze
to czasem jest trafko z odczepami+mostek+jeden kondensator na wyjściu do niby-filtrowania.
Jak takim czymś zasilisz te przedwzmacniacze...no to może być średnio.

Wiesz, może lepiej na kawałku uniwersalnej płytki zrób sobie to co Ci End narysował
w pierwszej odpowiedzi...tak chyba będzie lepiej.

A jak nie czujesz się na siłach, to polutuj gotowca np. AVT1066 - uniwersalny zasilacz
na kostce LM317 http://sklep.avt.com.pl/photo/_pdf/AVT1066.pdf
Tylko trzeba będzie potencjometrem P1 ustawić na wyjściu 15V...
No i może wstawić równolegle do C3 jakiś mały kondensatorek, tak ze 100nF przykładowo.
Ostatnio zmieniony 23 sie 2007, o 14:57 przez tasza, łącznie zmieniany 1 raz.

kirrus
-
-
Posty:29
Rejestracja:23 sie 2007, o 12:52
Lokalizacja:Matka Ziemia

Postautor: kirrus » 23 sie 2007, o 14:57

Dobrze narysowałeś. Ale pamiętaj, że to ma być solidny i dobrej jakości zasilacz, bo inaczej będziesz męczył się z brumem, buczeniem a i nawet szumami.
W takich urządzeniach dobry zasilacz do podstawa.
Mógłbyś coś polecić ?? Jakis link ?? Nie chciałbym przekroczyć jakiś 40zł.. Chwilowo budżet nie pozwala :606: Poza tym myślę nad zasilaczem zewnętrznym. Czy taki też moze wywoływać jakieś przydźwięki ??

Awatar użytkownika
tasza
-
-
Posty:456
Rejestracja:17 sty 2005, o 10:52

Postautor: tasza » 23 sie 2007, o 14:59

Cały kit AVT1066 - 15 zł http://sklep.avt.com.pl/go/_info/?id=33116
Dokupić trzeba tylko trafko....lub z czegoś innego wydłubać.

Awatar użytkownika
end
admin
admin
Posty:4977
Rejestracja:7 maja 2003, o 11:18
Lokalizacja:Jedlina Zdrój
Kontaktowanie:

Postautor: end » 23 sie 2007, o 15:06

Nie wiem czy nie potrzeba wiekszej mocy niz ten 15V zasilacz
15V może być i w sumie musi być :) Ważna jest wydajność prądowa takiego zasilacza i moc a nie tylko jego napięcie.

Zmontuj to co pokazała Ci Natasza i będzie dobrze.
Tylko, że do tego użyj trafa np. 20V~ i radiator na stabilizator załóż.
Staraj się alby przewody zasilające nie były zbyt długie.
Najlepiej zmontuj to w jakąś jedną obudowę.
Transformator możesz użyć z jakiegoś starego radia czy magnetofonu.
Jeśli takiego Ci brak to możemy się umówić na PW i Ci podeślę (zwrócisz mi tylko za przesyłkę).

kirrus
-
-
Posty:29
Rejestracja:23 sie 2007, o 12:52
Lokalizacja:Matka Ziemia

Postautor: kirrus » 23 sie 2007, o 15:12

Tak zrobie.. kupię ten kit AVT-1066 ... Dzięki za namiar na to urządzonko :)

Mam kilka starych wzmacniaczy, radyj i magnetofonów unitry. Chętnie bym to wymontował tylko jak to "trafko" (kurde nie rozumiem za bardzo co to) wygląda i jak to wszystko połączyć z radiatorem i tym kitem AVT-1066 ??

Dzięki że pomagacie :629:

Awatar użytkownika
end
admin
admin
Posty:4977
Rejestracja:7 maja 2003, o 11:18
Lokalizacja:Jedlina Zdrój
Kontaktowanie:

Postautor: end » 23 sie 2007, o 15:19

Tak więc:

Transformator:

http://pl.wikipedia.org/wiki/Transformator

Radiator:

http://pl.wikipedia.org/wiki/Radiator

Najpierw zdobądź to a później pomyślimy jak to podłączyć :)

Radiatorek nie musi być duży np. taki

Obrazek
Ostatnio zmieniony 23 sie 2007, o 15:22 przez end, łącznie zmieniany 1 raz.

Awatar użytkownika
tasza
-
-
Posty:456
Rejestracja:17 sty 2005, o 10:52

Postautor: tasza » 23 sie 2007, o 15:20

Jeszcze ja...

:arrow: http://sklep.avt.pl/photo/_pdf/AVT1023.pdf
użyta kość TDA2320 czyli http://www.ortodoxism.ro/datasheets/SGS ... yzsuqu.pdf
pobiera kilka miliamper....przy zasilaniu 15V chyba nie będzie potrzeba montowania
radiatora - oczywiście zasilacz z kaloryferkiem będzie mógł "unieść" jeszcze inne moduły,
jeżeli ma zasilać tylko te dwa preampy to może go darować....
zarówno LM7815 jak i LM317 są zabezpieczone przed przegrzaniem...a nawet jak będą
podczas pracy nieco ciepłe - nic się nie stanie.

"trafko" to pieszczotliwie nazywany transformator, takie metalowe z kłębkiem drutów w środku

Awatar użytkownika
end
admin
admin
Posty:4977
Rejestracja:7 maja 2003, o 11:18
Lokalizacja:Jedlina Zdrój
Kontaktowanie:

Postautor: end » 23 sie 2007, o 15:23

No to już jasne :) Radiatora nie szukaj.

kirrus
-
-
Posty:29
Rejestracja:23 sie 2007, o 12:52
Lokalizacja:Matka Ziemia

Postautor: kirrus » 23 sie 2007, o 15:30

Bardzo mozliwe że będę cos jeszcze tam podłączał z czasem, wiec wybiorę opcje z radiatorem i wentylatorkiem (który już mam w obudowie od zasilacza z kompa).
Czyli wyjmuję transformator z jakiegos radia unitry, podłączam go pod złożony już kit AVT-1066. Do tego transformatorka przykręcam mały radiatorek (on też chyba musi być do czegoś przylutowany, tak?) Z zasilacza wyprowadzam prądzik na dwa preampy i gotowe, tak ??

Pisąłem wczesniej jeszcze o tym uziemieniu GND z gramofonów. Jest miejsce na tych preampach na podłączenie ich do obudowy ?? Zeby podłączyc kableki GND z gramofonów do obudowy tak jak na zdjęciu MONACORA SPR-6 z linku wyżej.

Awatar użytkownika
tasza
-
-
Posty:456
Rejestracja:17 sty 2005, o 10:52

Postautor: tasza » 23 sie 2007, o 15:35

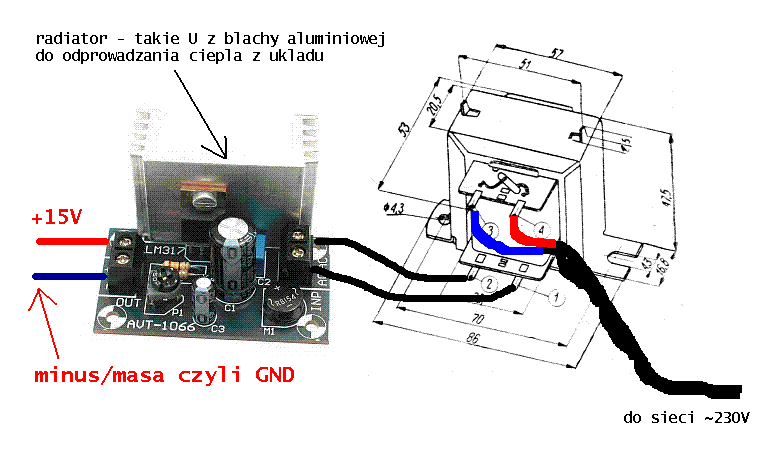

W załączniku przykładowo tak to może wyglądać...
będziesz miał blaszkę aluminiową (lub miedzianą) - aby dało się ładne U wygiąć
to radiator sobie zrób. Nie będzie - trudno, nie powinno się nic stać.

Co do trafka na "malunku" - gdzie podłączamy sieć a gdzie zbieramy obniżone napięcie
czyli gdzie jest strona pierwotna (ta do 230V), a gdzie wtórna (ta z 18..20V) to już
zależy od konkretnego typu transformatora. Z reguły wyprowadzenia pierwotne i wtórne
są z dala od siebie, choć zdarzają się "cudaki" i trzeba uważać.
Jak będziesz patroszył jakieś coś w celu pozyskania transformatora - to może zrób zdjęcie
lub chociaż odrysuj co gdzie było podłączone - jak trafko podłączysz odwrotnie...będzie bum.

[ Dodano: 23-08-2007, 15:40 ]
Czyli wyjmuję transformator z jakiegos radia unitry, podłączam go pod złożony już kit AVT-1066.
Tak.
Do tego transformatorka przykręcam mały radiatorek (on też chyba musi być do czegoś przylutowany, tak?)
Yyyyymmm.....no nie.
Radiator (blachę) przykręcasz do tego metalowego "ucha" stabilizatora.
On jest w obudowie TO220 - ona ma takie metalowe ucho z dziurką na śrubkę,
właśnie po to aby ją do radiatora przykręcić.

Pamiętaj że: w przypadku LM7815 na radiatorze będzie potencjał masy.
W przypadku LM317 ( http://cache.national.com/ds/LM/LM117.pdf ) na radiatorze
będzie ustawione P1 napięcie wyjściowe i wtedy radiator nie może się z niczym stykać.
Z zasilacza wyprowadzam prądzik na dwa preampy i gotowe, tak ??
Jak zadziała - to tak.
Załączniki

kirrus
-
-
Posty:29
Rejestracja:23 sie 2007, o 12:52
Lokalizacja:Matka Ziemia

Postautor: kirrus » 23 sie 2007, o 15:42

Dziękuję... .ten "malunek" mi wszystko rozjaśnił. :629:

Nie jasna jest dla mnie tylko jedna sprawa. Ten radiator jest przylutowany do druku i na zdjęciu widać "coś" przylegające do niego. Czy daja to w komplecie do radiatora ?? Jeśli nie to proszę o jakiś link z AVT do radiatora i tego "czegoś", żebym zrobil za jednym razem kompletne zakupy :)

[ Dodano: 23-08-2007, 16:44 ]
co to jest ten stabilizator i jak wyglada.. ??

Awatar użytkownika
tasza
-
-
Posty:456
Rejestracja:17 sty 2005, o 10:52

Postautor: tasza » 23 sie 2007, o 15:50

Załącznik...

A tak wygląda stabilizator LM317 w pełnej krasie:
Obrazek

I poglądowo - w jakimś układzie:
Obrazek

[ Dodano: 23-08-2007, 15:52 ]
A tu masz link do sklepowego radiatora z AVT - to ten, co go Endzik wstawił gdzieś powyżej
całe 1.20 pln http://sklep.avt.com.pl/go/_info/?id=47835
Załączniki

kirrus
-
-
Posty:29
Rejestracja:23 sie 2007, o 12:52
Lokalizacja:Matka Ziemia

Postautor: kirrus » 23 sie 2007, o 15:57

Teraz już wiem wszystko :629:

Dziekuję Wam bardzo za bardzo pomocne posty ... Nie spodziewałem siętak szybkiej odpowiedzi na mój temat. Solidne forum ...

Pozdrawiam wszystkich i dziękuje :629: bardzo :629: :629:

[ Dodano: 23-08-2007, 17:05 ]
aaaa... mam jeszcze pytanko odnosnie ekranowanych przewodów. Nie znalazłem takich w sklepie AVT.
MOgę wziąć po prostu zwykłe miedziane przewody z zasilacza komputerowego, owinąć je folią aluminiową i nałożyć na to koszulkę termokurczliwą ??

Awatar użytkownika
tasza
-
-
Posty:456
Rejestracja:17 sty 2005, o 10:52

Postautor: tasza » 23 sie 2007, o 16:35

aaaa... mam jeszcze pytanko odnosnie ekranowanych przewodów. Nie znalazłem takich w sklepie AVT.
Eeee tam...
http://sklep.avt.com.pl/go/_info/?id=26842
lub
http://sklep.avt.com.pl/go/_info/?id=26835

Do połączeń powinien być ok...
MOgę wziąć po prostu zwykłe miedziane przewody z zasilacza komputerowego, owinąć je folią aluminiową i nałożyć na to koszulkę termokurczliwą ??
Nie, nie, nie...to będzie okropnie straszne.

[ Dodano: 23-08-2007, 16:37 ]
Szkoda, że nie ma zdjątek jak w przekroju to wygląda...
Nieśmiało sugeruję ten pierwszy przewód...chociaż nieco droższy.

kirrus
-
-
Posty:29
Rejestracja:23 sie 2007, o 12:52
Lokalizacja:Matka Ziemia

Postautor: kirrus » 23 sie 2007, o 20:37

ok... 3.90zł to nie majątek :629:

Dziękuję bardzo za pomoc, już wszystko wiem i robię sobie własnie zakupy na AVT :629:

Pozdrawiam :629: :629:
