Kit 2671 z TDA7294

boncio · Postautor: **boncio** » 13 kwie 2005, o 20:36

Witam,
Mam pytanie odnośnie kitu AVT 2671. Chodzi mi konkretnie o część układu sterującą pracą wentylatorów. Cały wzmacniacz działa ok, gra bardzo ładnie, ale mam pewien problem właśnie z wentylatorkami. Jak nie ma podłączonego żdnego wentylatora, to napięcie na pinach M1 jest od ok 6V do ok 13V, czyli tak jak powinno być. Na M2 napięcie nie było większe od 3V. Natomiast po podłączeniu sprawnego wentylatorka napięcie na pinach jego zasilających jest ok 0,5V, oczywiście silniczek się nie kręci

Wentylatorek jest na 12V i ma moc 1,3W. Podłączając do M2 też nie działa. Czy ktoś może mi pomóc z tym problemem, bo nie chciałbym używać dużych radiatorów? Ale jak będę zmuszony to użyje

Bardzo proszę o pomoc kogoś bardziej zaawansowanego niż ja.
Z góry dziękuję.
Kuba

Strona WWW · Postautor: **end** » 14 kwie 2005, o 00:03

Cze, niestety nie mam tego nr. EdW
Możesz podesłać mi skana? To coś pomyślimy razem, bo nie widziałem jeszcze schematu tego układu...

MarekK · Postautor: **MarekK** » 14 kwie 2005, o 12:10

Zmontowałem ten kit ale jeszcze go nie uruchamiałem i nie mam schematu pod ręką. Oczywiście zakładam, że wentylatorek jest sprawny tzn. podłączony "z boku" do 12V działa poprawnie (kręci się). Czy to nie jest tak, że w tym kicie ten wentylatorek się kręci w zależności od aktualnego obciążenia wzmacniacza? Wtedy takie zachowanie byłoby normalne. Spróbuj rozszyfrować działanie tego układu sterującego wentylatorem. Podejrzewam, że jest proste; tranzystor dostaje wyższe napięcie na bazę, zaczyna przewodzić i wentylatorek zaczyna działać. Chyba, że źle zapamiętałem ideę tego układu.

Marek

[ Dodano: 14-04-2005, 17:03 ]
Właśnie przyjrzałem się na schemat i opis. Zasada działania układu zasilania wentylatorów jest bardzo dokładnie opisana na stronie 14 i 15. Przeczytaj to. Nie wiem, czy zauważyłeś ale w tym układzie przewidziano dwa wentylatory. Jeśli chcesz użyć jeden wentylator, to trzeba go włączyć w M1, M2 zewrzeć i dobrać odpowiednio R13. I to też jest dokładnie opisane w artykule. Powodzenia.

Marek

boncio · Postautor: **boncio** » 14 kwie 2005, o 18:40

Czesc,
Dzieki za zainteresowanie. Myslalem, ze mam spalony wentylator, ale jest sprawny. Podlaczylem tak jak napisales (zwarlem M2) i nadal nie dziala. Rezystor mam 51Ohm. Czemu bez wentylatora napiecie jest ok i wzrasta jak sie glosniej slucha, a po podlaczeniu silniczka spada prawie do 0? Skan podrzuce za jakas godzinke, dwie.

Pozdrawiam
Kuba
p.s. Acha wczesniej tez tranzystor mi sie grzal, ale nie jakos mocno, a teraz wcale.

MarekK · Postautor: **MarekK** » 14 kwie 2005, o 20:23

Rezystor chyba powinien być trochę większy. Trzeba go dobrać w zależności od napięcia zasilania tak by napięcie na wentylatorze nie przekroczyło 12V. To też jest opisane w artykule. Może tranzystor się spalił. Mozesz go jakoś sprawdzić bez wylutowywania np. omomierzem?

Marek

boncio · Postautor: **boncio** » 14 kwie 2005, o 20:28

A jak sprawdzic tranzystor omomierzem? Mam dobry multimetr, wiec nie byloby z tym problemu. Planowalem montaz dwoch wentylatorow, bo robie sobie wzmacniaczyk stereo, wiec i rezystor powinien byc ok. Tak tam napisali.

MarekK · Postautor: **MarekK** » 15 kwie 2005, o 07:04

Mam wrażenie, że mimo, że planujesz dwa wentylatory, to testujesz układ z jednym (ale może się mylę).
Trzeba sprawdzić oporności pomiędzy poszczególnymi elektrodami tranzystora (wszystkie kombinacje - nie ma ich dużo). Po pierwsze tranzystor nie może być zwarty, tzn. oporność nie powinna być bliska 0. Po drugie, oporności baza-emiter i baza-kolektor powinny być w jedną stronę bardzo duże, a w drugą dość małe ale nie bliskie 0 - rzędu kilkuset Ohmów. Jeśli masz dobry multimetr, to powinieneś tam mieć specjalną pozycję na przełączniku oznaczoną symbolem diody. Musisz tego użyć bo w pozostałych pozycjach napięcie na końcówkach multimetru jest zbyt małe żeby pomierzyć tranzystor.
Najlepiej posprawdzaj sobie take rzeczy najpierw na innym tranzystorze żeby się przekonać jakie wartości są dopuszczalne. Pamiętaj tylko że ten tranzystor jest typu PNP (czyli żeby tranzystor przewodził to ujemną elektrodę omomierza trzeba przyłożyć do bazy) i zdaje się, że to jest Darlington (czyli dwa tranzystory w jednej obudowie) i wskazania mogą się trochę różnić od typowych tranzystorów.
Inne możliwe rozwiązanie to włożenie dwóch oporników zamiast tych wentylatorów i sprawdzenie, czy przy wzroście mocy wzmacniacza, napięcie na nich rośnie. Nie wiem dokładnie jakie powinny być to oporności (bo zależy to od napięcia zasilającego) ale ja bym dał ze 150-220 Ohmów/5W.

Marek

Strona WWW · Postautor: **end** » 15 kwie 2005, o 10:14

Proponuję poprostu wymienic tranzystor na nowy, może był uszkodzony od nowości...czasem się do zdarza.
Chyba drogi on nie jest

Bo dziwnie zachowuje się układ...więc wina może leżeć w tranzystorze co jest najbardziej prawdopodobne.

wentylatorek się kręci w zależności od aktualnego obciążenia wzmacniacza?

No bo wygląda na to że tak ma być

boncio · Postautor: **boncio** » 16 kwie 2005, o 23:31

Mam jakiś zamiennik tego BD650 o symbolu BDW94C. Nie wiem czy to to, ale nadal nie działa po podmianie. Jeżeli to nie to, to w poniedziałek może kupię nowego. Ale wcale taki tani nie jest, bo 2,70zł. Ogólnie wzmachol mi wyszedł za ~250 plus obudowa i dodatki. No ale chciałbym już mieć aktywne chłodzenie skoro tak miało być, a nie tylko sam radiator.

Strona WWW · Postautor: **end** » 17 kwie 2005, o 11:18

BD650: Tranzystor PNP-Darl 100V 8A 63W
BDW94C: Tranzystor PNP-Darl 100V 12A 80W
Sprawdź diode co w bazie z tym tranzystorem jest.

boncio · Postautor: **boncio** » 17 kwie 2005, o 22:36

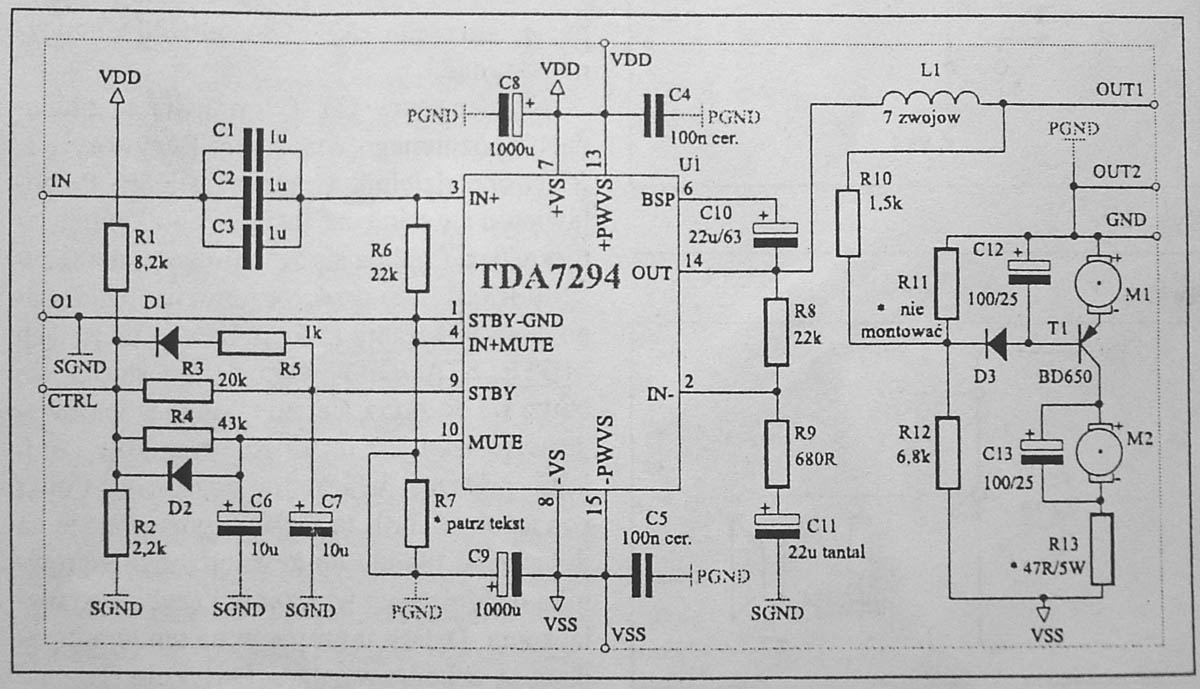

Dioda w jedną sronę ma niecałe 600, a w drugą nie przewodzi, czyli prawidłowo. Kondensatory mają po 100uF, rezystor R10 - 1,5kohma, R12 6,8k i jest w brązowej obudowie, a R13 51ohm/5W. W artykule było napisane, żeby nie montować R11, będzie układ działał wtedy, czy jednak nie? A może ja źle tranzystorka zamontowałem, bo sam juz nie wiem. Napiszcie proszę która nóżka jest która, bo się nie wyznaje. Załączam zdjęcie BD650.
Dodam, że po wymontowaniu T1 nie ma żadnego napięcia na pinach wentylatorów. Ale fakt chce przetestować na jednym, innym wentylatorze, a później dopiero kupić komplet.
Ewentualnie jakie radiatory zastosować do TDA7294 (napięcie zasilania +-33V), bez wentylatorów.
Pozdrawiam i dzięki za każde info.

Strona WWW · Postautor: **end** » 17 kwie 2005, o 22:46

Podeślij mi skana całego opisu, to zobaczę co z tym rezystorem..
A co do tranzystora to, jak na załączonym obrazku

boncio · Postautor: **boncio** » 17 kwie 2005, o 23:37

Już działa. Odwrotnie podłączyłem tranzystora. Ale numer ze mnie. No ale dzięki The End-owi układ działa jak należy. Jeszcze tylko innym razem sprawdzę, czy zwiększa się napięcie (prędkość wiatraczków) jak zwiększy się głośność.
Dziękuję za pomoc.
Pozdrawiam.
Kuba

Strona WWW · Postautor: **end** » 17 kwie 2005, o 23:45

Już działa. Odwrotnie podłączyłem tranzystora. Ale numer ze mnie. No ale dzięki The End-owi układ działa jak należy. Jeszcze tylko innym razem sprawdzę, czy zwiększa się napięcie (prędkość wiatraczków) jak zwiększy się głośność.
Dziękuję za pomoc.
Pozdrawiam.
Kuba

Dzięki za miłe słowa.
Co do prędkości kręcenia się wiatraków to już będzie działać na bank

W razie zbyt wolnego kręcenia się wiatraków możesz zmniejszyć trochę wartość R10
