LaunchPad - zestaw startowy za 4.30$

[Łukasz Krysiewicz]

W czerwcu 2010 roku firma TI zaprezentowała nową serię MSP430 o oznaczeniu G2xx.
Żeby promować, procesory nowej serii zaprojektowano zestaw startowy "Launch Pad". Zestaw sprzedawany jest w niewiarygodnie niskiej cenie (ukłon w stronę konstruktorów hobbystów) 4.30 $

W skład zestawu wchodzą:
* płytka ewaluacyjna
* dwa mikrokontrolery w obudowach DIP
- MSP430G2211 ( 128 B RAM, 2 kB FLASH, 10 I/O, Watchdog, licznik TAR + 2 rej. C/C, Comparator )
- MSP430G2231 ( 128 B RAM, 2 kB FLASH, 10 I/O, Watchdog, licznik TAR + 2 rej. C/C, przetwornik A/C
10 bit, moduł USI interfejs SPI albo I2C)
* kabel mini USB o długości 0,5m
* 2 złącza goldpin typu gniazdo
* 2 złącza goldpin typu wtyk
* kwarc zegarkowy 32768 Hz
* dwie naklejki z logiem zestawu
* poradnik użytkownika



Zarówno układy serii G2xx, jak i zestaw startowy "LaunchPad" omawiane były w EP 09/2010. W ramach uzupełnienia do artykułu dodam, że przez miniony rok seria G2xx została rozbudowana. Pojawiły się mikrokontrolery posiadające 512 B RAM, 16 kB FLASH, 24 I/O, wyposażone w moduł USCI obsługujący jeden z interfejsów SPI, I2C, albo UART. Dodatkowo linie I/O najnowszych układów przystosowano do obsługi pojemnościowych klawiatur dotykowych (do płytki ewaluacyjnej z zestawu "LaunchPad" można dokupić "klawiaturę" pojemnościową i przetestować nową funkcjonalność serii G2xx).

Dokładniejsze informacje na temat zestawu startowego "LaunchPad" można znaleźć na stronie TI,w wikipedii TI, oraz na stronie domowej układu.

Edit Pajączek: Poprawiłem dane o procku: 512B a nie kB
Ad Edit: dzięki, wszystko to przez opcję kopiuj i moją nieuwagę

[Łukasz Krysiewicz]

dodam, że "LaunchPad'y" są do kupienia w sklepie Fernell'a
aktualna cena za sztukę to 14.08 pln

[traxman]

Kupowałem w Contransie, za 19PLN, przy okazji dobrałem procesorów 2231. Zastanawiam się na zrobieniem przelotki MSP-> Arduino, tak aby można wykorzystać moduły rozszerzeń, których trochę mi się nazbierało.

[Łukasz Krysiewicz]

... przy okazji dobrałem procesorów 2231.

trochę szkoda, że zamówiłeś G2231,
mogłeś wziąć inny większy procesorek przykładowo G2232 ("Launchpad" obsługuje eMSPeki w obudowach DIP20 ). Miałbyś wówczas do dyspozycji 256B zamiast 128B pamięci SRAM, 16 I/O zamiast 10 I/O (w tym wejścia pojemnościowe). Z tego co widzę na stronie TI różnica w cenie obu układów to zaledwie 5-10 centów (co prawda są to ceny hurtowe, które nijak mają się do detalu, ale chociaż pokazują skalę różnicy w cenie )

Zastanawiam się na zrobieniem przelotki MSP-> Arduino, tak aby można wykorzystać moduły rozszerzeń, których trochę mi się nazbierało

fajny pomysł,
gdybyś miał jakieś problemy i potrzebował pomocy to pisz na forum ew. na pw

pozdrawiam'

[traxman]

Zamówiłem też 2211, bardziej szukałem odpowiedników ATtiny24/26 podczas zeszłorocznego zacisku z dostawami Atmela. Przelotkę zrobię, tylko mi przypomnijcie...
Bardzo przydała by się tabelka z funkcjami pinów na złączach LP, dla różnych procesorów, tak aby zgrać to z ATMEGA 328.

[Łukasz Krysiewicz]

Bardzo przydała by się tabelka z funkcjami pinów na złączach LP, dla różnych procesorów, tak aby zgrać to z ATMEGA 328.

taką tabelkę niestety musisz sobie zrobić samodzielnie,
otwierasz datasheeta procka w obudowie dip 14 ew. dip 20
i odczytujesz funkcje pinów,

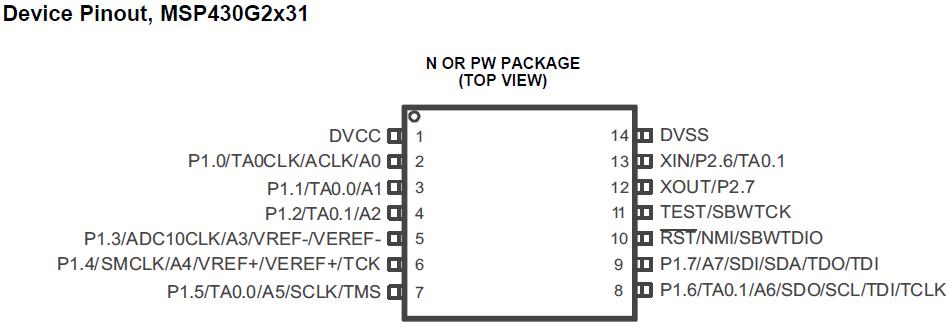

przykładowo dla g2231 wygląda to tak:

mozolna to robota ale jak zrobisz raz, to będziesz miał na całe życie

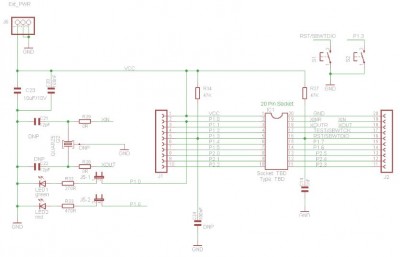

połączenia porty mikrokontrolera <=> złącza LP (LaunchPad)
są zgodne z poniższym schmatem (klasycznie bez udziwnień jeden do jednego)

[traxman]

Dzięki, muszę sprawdzić co nowego jeszcze można obsłużyć LP430, bardzo zależy mi na tym aby identyczne funkcje pinów AVR, pokrywały się z MSP, inaczej nie ma to sensu bo nie będzie można wykorzystać pełnej funkcjonalności nakładek Arduino. Jutro postaram się wrzucić schemat przejściówki.

[Łukasz Krysiewicz]

... postaram się wrzucić schemat przejściówki.

jak znajdziesz chwilę wolnego czasu, to poproszę ...

[traxman]

Wymyśliłem coś takiego:


P2 jest przeniesiony w całości na złącze IOH
P1:
- może być przeniesiony na IOL 1:1
- może być przeniesiony na port analogowy A0-A5 1:1
- można przekrosować TXD/RXD z MSP na RXD(0)/TXD(1) IOL Arduino, aby wykorzystać FT232 do transmisji,
- można przekrosować SDA/SCL z MSP na SDAl(A4)/SCL(A5) Arduino, aby wykorzystać I2C.

do płytki trzeba doprowadzić 5V do zasilania modułów i pamiętać o konsekwencjach.

[traxman]

Tak mniej//więcej wygląda pokraka z autoroutera:


LaunchPad jest obrócony o 90' aby nie powiększać niepotrzebnie przejściówki.

[Łukasz Krysiewicz]

właśnie odpisywałem na posta ,
a tu patrze jest "pokraka" (w dobrym tego słowa znaczeniu)

zanim się wypowiem, podaj mi linka do płytki adriuno, którą chcesz pożenić z MSP430
( szukałem w sieci, ale nie natrafiłem na nic pasująco wyprowadzeniami do tego co masz na przejściówce)

[traxman]

Pasuje każda, do MSPJ1/2 od spodu wpycha się MSP, POWER/AD2/IOH/IOL to złącza shieldów arduino, dlatego jest tyle zworek, aby można dostosować do potrzeb.
A shieldy są opisywane od dłuższego czasu w EP.

SHIELD
| |
POKRAKA
| |
LaunchPad

Zawsze można dodać złącza do czujników, dedykowane LCD, jest tam sporo miejsca, jeżeli będzie zainteresowanie to można temat pociągnąć. PIC'e, LPC już są zgodne mechanicznie z Arduino, w niezbyt odległej perspektywie pojawią się też CPLD/FPGA .

[Łukasz Krysiewicz]

troszkę zaniedbałem temat,
obiecuję poprawę i wkrótce
zamieszczę więcej informacji o LauchPad'zie

teraz
dla rozluźnienia atmosfery,

roboman also likes launchpad (from TI)


[traxman]

Najważniejsza rzecz na początek, płytka rozszerzeń LaunchPada - Proto. Trochę padów lutowniczych i złącz w standardzie Arduino Bricks dla ułatwienia kontaktu ze światem.



MSP430_Proto.PCB

[Łukasz Krysiewicz]

w weekend (teraz mam urwanie głowy)
przeanalizuję całość bardzo dokładnie i się wypowiem


P.S.
14 lutego, czyli za 5 dni MSP430 obchodzą urodziny
kończą 20 LAT !

[traxman]

Ok będzie się działo, za następne 5USD można kupić Stellarisa:
http://www.ti.com/tool/ek-lm4f120xl#1
a to już nie są żarty.

[Łukasz Krysiewicz]

oj tak,
od jakiegoś czasu w promocyjnej cenie 4.99usd dostępny jest LaunchPad dla Stellarisa

TI udostępnia 10 filmów instruktażowych
wszystkie filmy do obejrzenia pod TYM linkiem

[traxman]

Jest nowa wersja Energii, obsługuje FR5739 i LM4F120

[Łukasz Krysiewicz]

dzięki za informacje,

w najbliższym czasie
przeanalizuję kody dla FRAM'ki

[pajaczek]

Niestety super dobre ceny na LaunchPady się chyba skończyły, pozostały zaledwie dobre... LaunchPad MSP430 obecnie za 9.99$, ten dla stellarisa 12.99$
Jest jeszcze warta wzmianki opcja, tzn LaunchPad MSP430 + Capacitiv Touch za 12.30$

Żeby jeszcze udało się zmusić do współpracy CCS z LaunchPadem... bo na razie to zmuszony jestem do programowania przez mspdebug

I na zakończenie właściwe pytanie, jakie sprowokowało mnie do tego postu. Kto używa CCS5.x da się jakoś w tym środowisku wyświetlić "zużycie" procka dla projektu, chodzi mi o użycie flash/ram? Bo jakoś nie mogę znaleźć nic ciekawego, a wydaje mi się że w Eclipsach dla innych procków nie było z tym problemu.
