Płytka testowa ATMEGA8

Futrzaczek · Postautor: **Futrzaczek** » 4 mar 2006, o 15:43

Witajcie drodzy koledzy i koleżanki też

Chciałbym po raz pierwszy zaprezentować swój wytwór w dziale DIY
Mianowicie jest to własnoręcznie wymyślona, zaprojektowana i wykonana płytka testowa pod procesor ATMEGA8

Powstała ona z braku forsy na zakup firmowego produktu firmy AVT

Zamiast jednej wielkiej PCB jest kilkanaście mniejszych

Robiona żelazkotransferem

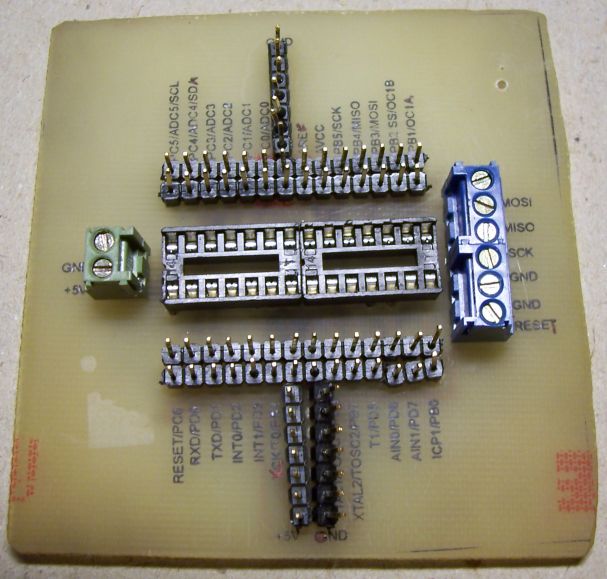

Te niebieskie konektory to złącze ISP

Zaś zielone to zasilanie

Wlutowane są najzwyklejsze goldpiny.

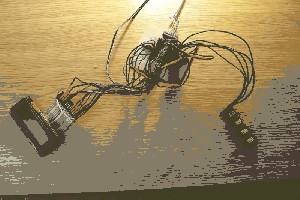

Łączówki to ... rozbebeszone wtyki żeńskie DB-25
Czy mogę dodać więcej fotek?

Ten projekcik jest w 100% mojego autorstwa

Ale se off-topika walnąłem

ACeK · Postautor: **ACeK** » 4 mar 2006, o 23:09

Brawo gratuluje pomyslu zwlaszcza z opisem

moze to bedzie dla AVT lekcja ze jesli by obnizylo ceny to chlopaki zamiast sie meczyc to by kupowoli ale pewnie

lepiej sprzedac jedna drogo niz wiele taniej

a_antoniak · Postautor: **a_antoniak** » 4 mar 2006, o 23:21

... a ja po obejzeniu fotek myslalem, ze to jest cos znalenione we wraku U-boota, ktory 60 lat lezal na dnie Baltyku i zostalo obrosniete przez wodorosty....

. A to nowy zestaw SUPER-MEGA8

.

PS. bardzo artystyczne fotki

Futrzaczek · Postautor: **Futrzaczek** » 5 mar 2006, o 09:45

Więc udało mi się tym kogoś zainetresić

bardzo artystyczne fotki

Dzięki. Trochę poruszone, z ręki jeszcze mi niezbyt wychodzi, a statywu z głowicą ruchomą o 90 stopni nie mam

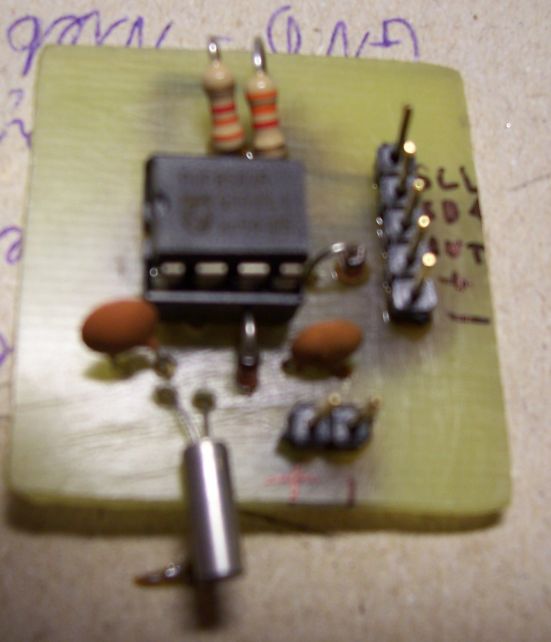

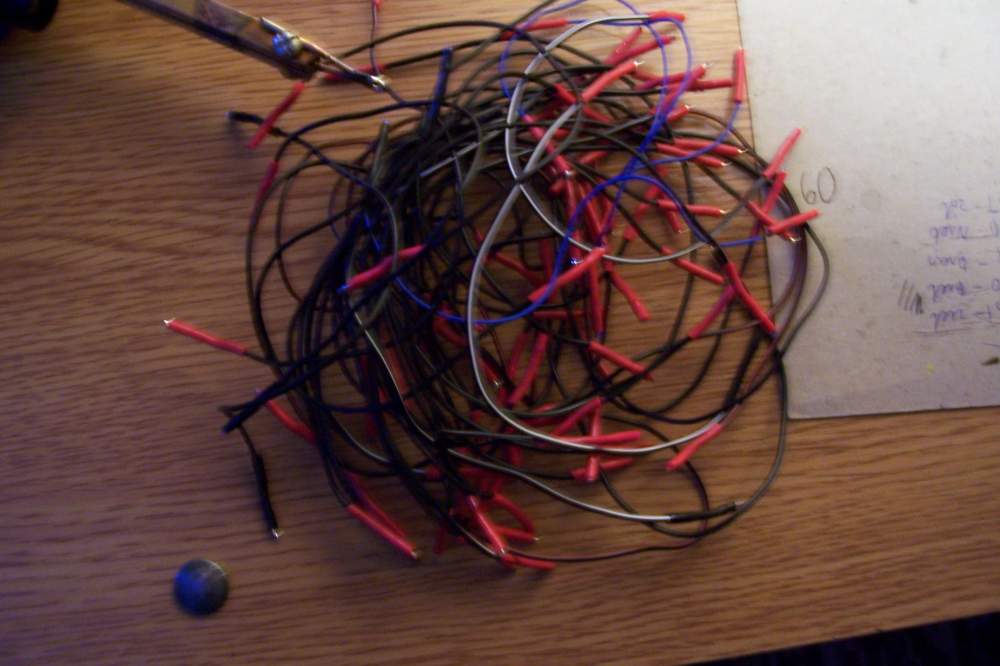

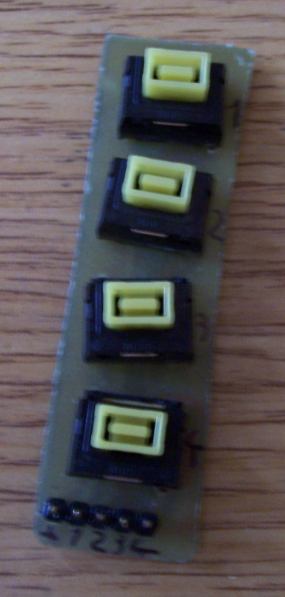

A oto dalsze fotki

moze to bedzie dla AVT lekcja ze jesli by obnizylo ceny

Koszt tego co pokazałem na fotkach wyniósł jakieś 40-50 zł

stan24 · Postautor: **stan24** » 5 mar 2006, o 19:29

Nie wiem o co sie rozchodzi

ale zdjecia sa cudowne

.
Moze opislabys krotko jak to dziala.
Na marginesie projektu czy ktos moze ma recepte na wykonanie napisow na PCB oczywiscie nie flamastrem

Pozdrowienia

pajaczek · Postautor: **pajaczek** » 5 mar 2006, o 19:41

Na marginesie projektu czy ktos moze ma recepte na wykonanie napisow na PCB oczywiscie nie flamastrem

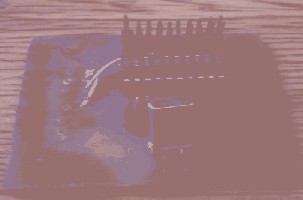

Recepte takowa masz na 2-giej fotce.... Podpowiedz, wykonane podobnie jak sciezki...

Press · Postautor: **Press** » 5 mar 2006, o 20:05

hmmm, no cóz kolego futrzak...
nie wyszlo Ci to źle, i ważne, ze tera wiemy, ze robisz cos wiecej dla elektroniki niz smiecenie na forum

No ale nie po to pisze posta.
Mam taka mała sugestie co do opisów na plytkach. Bo to takie plytki których raczej nie zamyka sie w obudowach i raczej czesto przerzuca z miejsca na miejsce. Wiec ten toner szybko sie zdrapie. Ja bym to zabezpieczył przed wlutowaniem elementów przez naklejenie folii transparentnej (mozna dostac w kazdym papierniczym).
Albo zabezpieczyc warstwa lakieru bezbarwnego, ale ten pomysł wpadł mi przed chwila, wiec nie jest testowany, a lakier jesli bedzie agresywny to moze rozpuscic toner.

Futrzaczek · Postautor: **Futrzaczek** » 5 mar 2006, o 20:14

robione żelazkotransferem.
Temperaturę na pierwszy raz dałem 270*C i prasowałem 20 minut. Potem płytkę wysiadywać na encyklopedii jakieś 5 minut. potem ją plum do wody z Ludwikiem na jakieś 10 minut. papier delikatnie ściągnąć i płytkę do chlorku bądź B327. Jak się wytrawi to uzyć Ludwik & proszek do prania & woda & tarcie szmatką i zetrzeć toner. Potem wiercimy otworki (stary kask na motocykl [taki, który zasłania całą gębę] jest idealny jak ma się bandaż na głowie). Na życzenie - soldermaska: płytkę grzejemy tym razem miedzią do dołu, temperatura i czas te same. Wysiadywanie, odmaczanie i ma się PCB jak z fabryki za pierwszym podejściem

Tylko poprawiałem pisakiem to co się nie przyprasowało

Żelazko trzeba umocować stopą do góry

Papier kredowy z Allegro + laserówka + CorelDraw = płytki z fabryki

Moze opislabys krotko jak to dziala.

A jak może działać płytka testowa?
Zasilanie leci do procka, z procka wychodzą bądź wchodzą sygnały i tyle

Jeszcze będzie generator nap. ujemnego do LCD'ka, płytka z różnymi kwarcami, 4 wyświetlacze LED i to co mi jeszcze strzeli do łba

nie wyszlo Ci to źle, i ważne, ze tera wiemy, ze robisz cos wiecej dla elektroniki niz smiecenie na forum Wink

. Zrobię z tych słów tapetę na ścianę. Zachowam dla potomności
Tak szczerze mówiąc, Press, nie spodziewałem się po Tobie tych słów

To jest tak mocno wprasowane, że szorowałem to 0,5 godziny, zanim toner zszedł z miedzi używając chemikaliów.

radzio · Postautor: **radzio** » 5 mar 2006, o 21:04

Możesz zamieścić fotki ścieżek? Jaką laserówkę stosujesz? Toner oryginalny czy zamiennik?

Futrzaczek · Postautor: **Futrzaczek** » 5 mar 2006, o 21:14

Eeee... fotki ścieżek, nie, bo strona druku zawsze była u mnie pokiereszowana drutem. Laserówka: używana BROTHER HL-10h , toner: napełniany, bęben regenerowany

Press · Postautor: **Press** » 5 mar 2006, o 22:53

jesli chodzi o drukarki i tonery, to ja mam brothera HL-1030, i musze powiedziec, ze z oryginalnego tonera plytki mi lepiej wychodzily. Ale moze akurat to nie wina tonera tylko mam jakas trefna kasete.

pajaczek · Postautor: **pajaczek** » 6 mar 2006, o 12:30

Jak się wytrawi to uzyć Ludwik & proszek do prania & woda & tarcie szmatką i zetrzeć toner. (......) To jest tak mocno wprasowane, że szorowałem to 0,5 godziny, zanim toner zszedł z miedzi używając chemikaliów.

Uzyj rozpuszczalnika nitro, zejdzie bez potrzeby intensywnego tarcia

Tylko zaloz za wczasu ten swoj kask, i najlepiej doprowadz sobie swieze powietrze do oddychania jakas rurka

(nitro daje sie we znaki, zwlaszcza oslabionym glowom).

Futrzaczek · Postautor: **Futrzaczek** » 6 mar 2006, o 18:19

Wiem, w szkole się tym ludki narkotyzują.
Ale ja już się uodporniłem

Rozpuszczalnik w ogóle tego nie chce nadgryźć

pajaczek · Postautor: **pajaczek** » 6 mar 2006, o 18:25

Wiem, w szkole się tym ludki narkotyzują.
Ale ja już się uodporniłem
Rozpuszczalnik w ogóle tego nie chce nadgryźć

No co Ty opowiadasz... ja toner tylko tym scieram... chusteczka jednorazowa (czy inna bibula), lekko nasadzona nitro, lekko przetrzec i czysciutkie jak pup... nie... znacznie czysciejsze.

Futrzaczek · Postautor: **Futrzaczek** » 6 mar 2006, o 18:34

A ja chyba za mocno wprasowuję.
270 *C i około 20 minut.
Ale za to wżreów i podtrawień nie mam

radzio · Postautor: **radzio** » 6 mar 2006, o 22:34

Za długo. Wystarczą 3 minuty i temperatura też trochę za duża.

Futrzaczek · Postautor: **Futrzaczek** » 7 mar 2006, o 07:35

No wiesz Radziu, to był pierwszy raz...

Ale toner ani ciut się nie rozpłynął

W tym tygodniu znowu będę coś produkował na płytce, to zobaczę

a_antoniak · Postautor: **a_antoniak** » 7 mar 2006, o 10:21

No wiesz Radziu, to był pierwszy raz...

Taaak, pierwszy raz zawsze jest niesamowity

, tylko z jakoscia bywa roznie

. Czy Wy cos widzicie na tych fotkach?

pajaczek · Postautor: **pajaczek** » 7 mar 2006, o 12:33

Czy Wy cos widzicie na tych fotkach?

Widzimy.. jak klikniemy na fotke by sie otworzyla w nowym oknie... ot, taka przypadlosc forum.

Futrzaczek · Postautor: **Futrzaczek** » 7 mar 2006, o 16:20

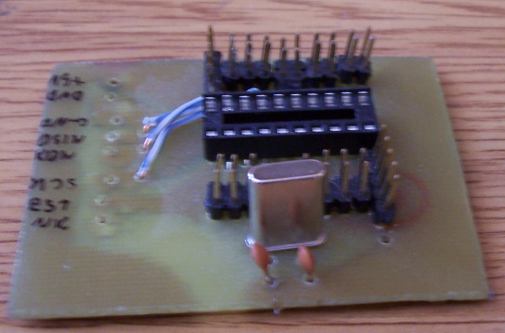

To ja dorzucę jeszcze fotek.
Aby je obejrzeć, należy na nie kliknąć

[ Dodano: 15-03-2006, 06:28 ]
Wczoraj robiłem pożądną płytkę pod LCD'ka i zastosowałem Wasze rady.
Jak się krócej - 4 minuty - prasuje, to wtedy można toner zmyć rozpuszczalnikiem.
I ciut zmniejszyłem średnicę wiertła - teraz mam 0,8mm
Ja chyba to będę musiał opatentować!
Nauczycielka od fizyki i mój znajomy chcą, abym im wyprodukował takie zestawy, ale do samodzielnego montażu
Też ich nie stać na oryginał firmy AVT - nawet im się nie dziwię
Jeszcze trochę i biorę się za masówę
