Rozwiazaniem moze byc uklad przezutnika RS zrobionym na bramkach NAND
- Przerobiony schemat z MIK05
- Widok z gory

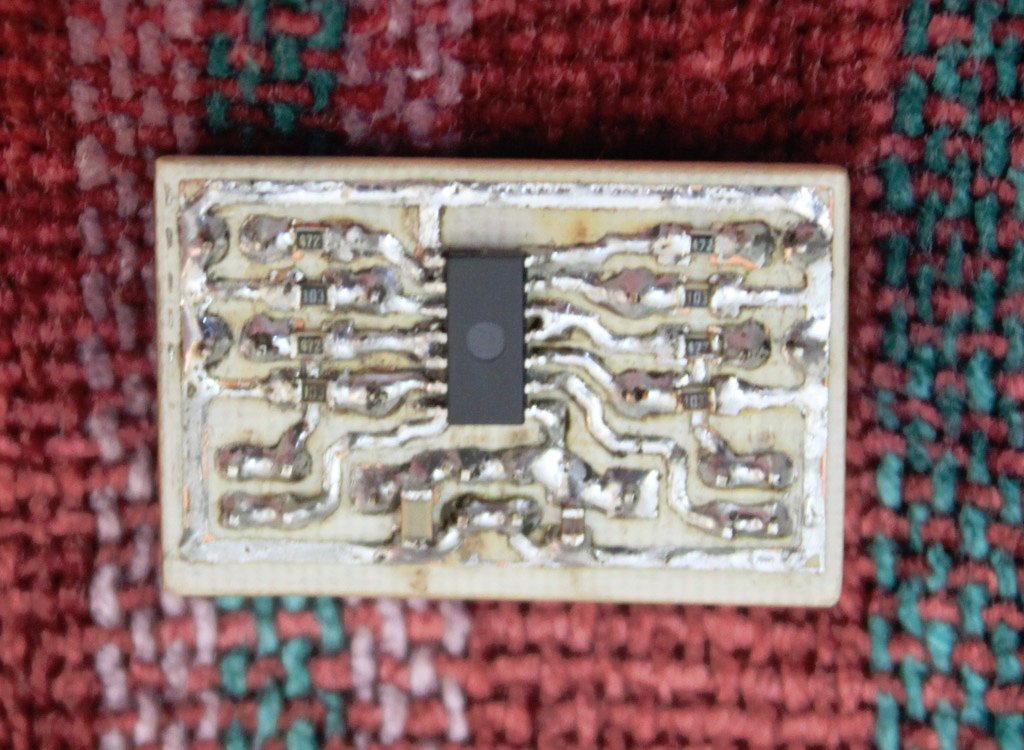

- Odwrotnie wlutowany uklad bo zrobilem zle plytke
Aktyw Forum
Zarejestruj się na forum.ep.com.pl i zgłoś swój akces do Aktywu Forum. Jeśli jesteś już zarejestrowany wystarczy, że się zalogujesz.
Sprawdź punkty Zarejestruj sięFlip flop RS NAND
Moderatorzy:Jacek Bogusz, robertw, Moderatorzy
Flip flop RS NAND
Rozwiazaniem moze byc uklad przezutnika RS zrobionym na bramkach NAND
U1 dowolny uklad 74xx00 przyciski od myszki lub podobne R1 i R2 to 1-10k w zalaczniku pdf z PCB
- Załączniki
-
- RS_flip_flop.pdf
- (20.25KiB)Pobrany 232 razy
Re: Flip flop RS NAND
Mega ciekawe, bardzo doceniam za pracowitość nad właśnie takimi projektami każdego kto siedzi w temacie
