Problem z monitorem Compaq P1100

Heban · Postautor: **Heban** » 19 kwie 2007, o 15:37

Witam i proszę o pomoc jestem posiadaczem monitora Compaq P1100, co może być przyczyną tych poprzecznych pasków.

Obrazek

PICIA · Postautor: **PICIA** » 20 kwie 2007, o 19:53

Witam -widoczne na fotce sa tz linie powrotów.. nic nie kreciłeś???? cos jest z wzmacniaczem wizyjnym

moze byc to symptom końca kineskopu-a jak regulujesz jaksrawością to to nie ginie???

Heban · Postautor: **Heban** » 20 kwie 2007, o 20:24

Witam i dziękuję za zainteresowanie moim problemem.
Nic nie kręciłem nawet go nie rozbierałem jakiś rok temu go kupiłem w takim stanie podczas regulacji jaskrawości jest bez zmian te linie są widoczne tylko przy ciemnym tle.
Najprawdopodobniej masz rację, że to symptom końca kineskopu.

PICIA · Postautor: **PICIA** » 21 kwie 2007, o 07:13

mozna byloby pokręcić przy trafir wn-powinna być tam podkówka jaskrawości -spróbuj ją ruszyć

Strona WWW · Postautor: **end** » 21 kwie 2007, o 08:33

Rozkręc monitor i na trafie WN odkręć trochę "screen" jeśli paski znikną a obraz będzie dosyć jaskrawy to znaczy, że trafo się kończy.

Heban · Postautor: **Heban** » 23 kwie 2007, o 13:28

Ludzie kochani pomórzcie zlokalizować tą podkówkę jaskrawości.

Obrazek

PS., Jaki jest koszt wymiany takiego TW oczywiście w przybliżeniu.

Strona WWW · Postautor: **end** » 23 kwie 2007, o 13:39

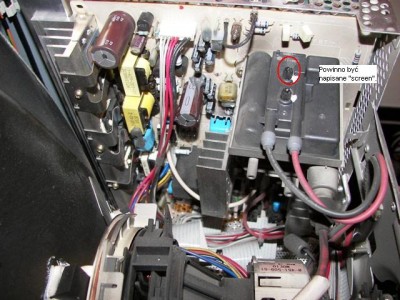

Zaznaczyłem na zdjęciu w załączniku.
Jak nie ten na dole to u góry.
Jednym rozjaśnisz a drugim ustawisz ostrość "focus"
Jeśli podkręcisz za mocno to obraz zrobi się mleczny i wyjdą linie powrotu.
Rób to delikatnie i powoli i oczywiście nie rozjaśniaj tylko ściemniaj tak aby obraz był dobry a linie powrotu znikły.
Spotkałem się jeszcze z przypadkiem uszkodzonego rezystora w siatce g2 kineskopu - zazwyczaj 1MΩ

Heban · Postautor: **Heban** » 23 kwie 2007, o 14:13

Zrobiłem zgodnie ze wskazówkami, ale dziwne, bo na jednym i drugim ten sam objaw, czyli robi się rozmazany obraz??

Obrazek

Strona WWW · Postautor: **end** » 23 kwie 2007, o 14:24

A jak skręcisz dolny potencjometr w skrajnie lewą stronę to co się dzieje?
Powinien obraz całkowicie zaniknąć - jeśli to pokrętło "screen".

Heban · Postautor: **Heban** » 23 kwie 2007, o 14:33

rozmazany obraz

PS. brak napisu screen jest tylko Focus

Pokrętło 1 – obraz rozjeżdża się w pionie
Pokrętło 2 – obraz rozjeżdża się w poziomie

Strona WWW · Postautor: **end** » 23 kwie 2007, o 14:36

rozmazany obraz

PS. brak napisu screen jest tylko Focus

W takim razie screen może znajdować się na Pk (Pk=płytka kineskopu) wieczorem w wolnym czasie poszukam schematu wtedy będzie nam łatwiej cokolwiek zrobić.
Pozdr.

Heban · Postautor: **Heban** » 23 kwie 2007, o 14:38

Wielkie dzięki

fachman · Postautor: **fachman** » 23 kwie 2007, o 17:27

oj chłopcy chłopcy
to jest na chassis Sonego,
na Pk tez nie będzie regulacji bo takowej podkówki wogóle w tym monitorze ,
Screen reguluje się Softwarowo za pomocą Sony DAS ale potrzebny jest firmowy program i interface, więc ewentualnie tylko serwis ci pozostaje

jeszcze możesz pogrzebać zamieniając katody i zobaczyć czy dalej przebija niebieski czy przejdzie w inny odcień, w tedy jest nadzieja że jakiś element smd na Pk się rozjechał

Heban · Postautor: **Heban** » 23 kwie 2007, o 19:06

jeszcze możesz pogrzebać zamieniając katody i zobaczyć czy dalej przebija niebieski czy przejdzie w inny odcień, w tedy jest nadzieja że jakiś element smd na Pk się rozjechał

Witam
Kolego czy możesz wytłumaczyć jak zamienić te katody i gdzie je zlokalizować.

fachman · Postautor: **fachman** » 23 kwie 2007, o 19:12

to są te druty co wychodzą z bańki, na płytce są opisane odpowiednio RK BK i GK
odessij cynę z RK i BK i rób cross-wire
potem włącz i sprawdź czy coś się zmieniło

Heban · Postautor: **Heban** » 23 kwie 2007, o 19:56

Czy to są te dwa zaznaczone punkty na rysunku?

Obrazek

Ps. i tak nici dzisiaj z tego, bo nie mam odsysacza muszę czekać do jutra?

Strona WWW · Postautor: **end** » 24 kwie 2007, o 08:41

oj chłopcy chłopcy
to jest na chassis Sonego,
na Pk tez nie będzie regulacji bo takowej podkówki wogóle w tym monitorze ,
Screen reguluje się Softwarowo za pomocą Sony DAS ale potrzebny jest firmowy program i interface, więc ewentualnie tylko serwis ci pozostaje

jeszcze możesz pogrzebać zamieniając katody i zobaczyć czy dalej przebija niebieski czy przejdzie w inny odcień, w tedy jest nadzieja że jakiś element smd na Pk się rozjechał

Wiadomo... Fachman :) Nie wiedziałem, że w tym monitorze odbywa się to softowo, ale już wszystko jasne.

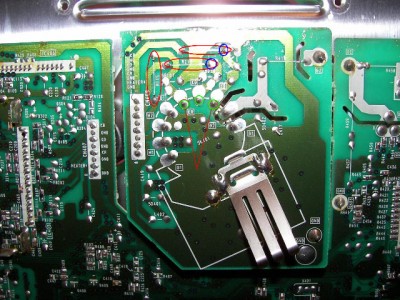

W załączniku zaznaczyłem na zielono trzy katody RGB, na czerwono rezysory i na niebiesko miejsca które masz odessać z cyny i zamienić nóżki rezystorów miejscami.

Ps. i tak nici dzisiaj z tego, bo nie mam odsysacza muszę czekać do jutra?

Nie musisz czekać do dzisiaj ;) Po prostu podważ nóżki od strony elementu i powoli wyciągnij. Czasami trzeba radzić sobie bez odsysacza.

Heban · Postautor: **Heban** » 24 kwie 2007, o 14:20

W załączniku zaznaczyłem na zielono trzy katody RGB, na czerwono rezysory i na niebiesko miejsca które masz odessać z cyny i zamienić nóżki rezystorów miejscami.

Tak uczyniłem a oto rezultaty-

Przed zamianą:

Obrazek

Po zamianie:

Obrazek

Po zamianie przewaga różu.

fachman · Postautor: **fachman** » 28 kwie 2007, o 19:23

wiesz,
to mi wygląda na prawidłowe przebarwienie by sygnały RGB muszą być w określonej proporcji aby uzyskać białe tło i wcale to nie jest 1:1:1
no ale te powroty są paskudne,
mnie to wygląda na zjechany kineskop,
jakby to weszło nagle to można jeszcze kombinować z Pk,
ale jak piszesz kupiłeś go z taką wadą więc nic więcej nie potrafię ci doradzić

Heban · Postautor: **Heban** » 29 kwie 2007, o 11:01

Witam i dziękuję wam za zainteresowanie się moim postem szkoda, że diagnoza jast taka a nie inna trudno, ale spróbować można było jeszcze raz dziękuję i pozdrawiam.
