GRUNDIG ST 63-700 Brak dźwięku

tomi2006 · Postautor: **tomi2006** » 5 wrz 2006, o 16:51

No to chyba będę miał problem bo w ogóle nie widzę tutaj SFE5.5. Jest tylko Jakieś T5.5
Dołączę zdjęcie jak to wygląda od góry i od spodu.

Strona WWW · Postautor: **end** » 5 wrz 2006, o 16:56

No to chyba będę miał problem bo w ogóle nie widzę tutaj SFE5.5. Jest tylko Jakieś T5.5
Dołączę zdjęcie jak to wygląda od góry i od spodu.

Może być

Nie musi pisać dokładnie SFE5.5 może byc T5.5
Będę dopiero jutro, albo dzisiaj późnym wieczorem.
Wybieram się na grilla, bo taki piękny dzień

A znalazłeś wyjście IF z głowicy?

tomi2006 · Postautor: **tomi2006** » 5 wrz 2006, o 16:59

Od góry

[ Dodano: 05-09-2006, 17:01 ]
To udanego grila. Smacznej kiełbaski. W każdym bądź razie dziękuję za pomoc i zainteresowanie. Udanego wieczorku.

[ Dodano: 05-09-2006, 17:12 ]
A właśnie. Nie znalazłem też IF. Nie jest opisane.

Zdjęcia usunąłem, bo w sumie są zbędne ponieważ nic konkretnego nie wykazywały. A kończy nam się Quota na forum i muszę zrobic porządek z załącznikami. End

[ Dodano: 06-09-2006, 08:03 ]
Ktoś mnie poinformował, że T5,5 jest to Trap-T5.5MHz pułapka fonii w torze wizji do wyelminowania zakłóceń. Sam już nie rozumiem.

Strona WWW · Postautor: **end** » 6 wrz 2006, o 09:20

Hm... może być.
Znalazłem schemat. Jest to chassis CUC2030.
Filtr (dwa 6.5 i 5.5) mogą być "ukryte" w metalowej puszce.Jeśli takowa jest to zdejmij górną cześc i zobacz czy tam są.

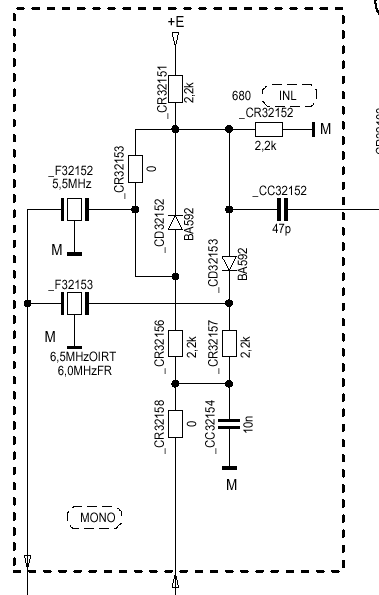

Oto fragment schematu, filtry są na 100%.
Podlutuj się do jednej nogi (nie środkowej) filtra SFE5.5Mhz a wyjścia z gowicy do IN fonii poszukaj w następujący sposób:

Miernikiem zmierz wszytskie nóżki głowicy względem masy i tam gdzie nie ma lub występuje napiecie max. 1V podłącz IN głowicy. Tam jest tylko kilka opcji więc dużo roboty nie ma.
W ten sposób dojdziesz, ja tak zawsze robię jeśli nie wiem dobrze gdzie jest to wyjście z głowicy.

tomi2006 · Postautor: **tomi2006** » 6 wrz 2006, o 09:29

Nie jestem pewien czy to ten numer. F32109 Próbowalem znaleźć schemat do tego TV ale się nie udało.

Strona WWW · Postautor: **end** » 6 wrz 2006, o 09:43

Nie jestem pewien czy to ten numer. F32109 Próbowalem znaleźć schemat do tego TV ale się nie udało.

Tak to ten nr. ale zrób jak napisalem wyżej.

tomi2006 · Postautor: **tomi2006** » 6 wrz 2006, o 10:30

OK. Będę próbował ale już nie dzisiaj bo muszę wyjechać. Narazie Wielki Dzięki. Odezwę się, czy się udało.

Strona WWW · Postautor: **end** » 6 wrz 2006, o 10:34

OK. Będę próbował ale już nie dzisiaj bo muszę wyjechać. Narazie Wielki Dzięki. Odezwę się, czy się udało.

No daj znać koniecznie

tomi2006 · Postautor: **tomi2006** » 6 wrz 2006, o 13:09

No naprawdę nigdzie tego filtra nie widzę.

[ Dodano: 06-09-2006, 13:43 ]
Jest tylko coś takiego jak F32142. Taki czarny 5 nóżek.

Strona WWW · Postautor: **end** » 6 wrz 2006, o 14:02

No naprawdę nigdzie tego filtra nie widzę.

[ Dodano: 06-09-2006, 13:43 ]
Jest tylko coś takiego jak F32142. Taki czarny 5 nóżek.

Podeślij mi jeszcze raz fotografie środka TV. (end(na)ep.com.pl
Okolice tam gdzie znajduje się głowica.
Może w samej głowicy masz te filtry? (bo tak też może być)

gavi · Postautor: **gavi** » 6 wrz 2006, o 15:50

Witam
Jeżeli przyjmiemy , za bazowy lewy przedni róg chassis telewizora ( stojąc za telewizorem) to te filtry sa 10,9 cm w kierunku tyłu chassis (tylnej scianki oraz 13,8 cm w kierunku srodka . Tak w każdym razie wynioka mz serwisówki którą mozesz sobie sciagnąć z http://www.eserviceinfo.com/index.php?what=search2. Twoja wersja kryje sie pod archiwum dwuczęściowym cuc-2030.rar oraz cuc-2030.r00.
Na Woim miejscu przeanalizowałbym róznice pomiędzy modelami bo zdaje mi sie że ten scala obsługuje też nicam i przeróbka na stereo mogłaby nie byc aż tak poważna jak by sie wydawało.
Pozdrawiam i życze udanej pracy. Ten telewizor w pełnej wersji wyglada nader sympatycznie.
Pzdr.
W

tomi2006 · Postautor: **tomi2006** » 6 wrz 2006, o 18:01

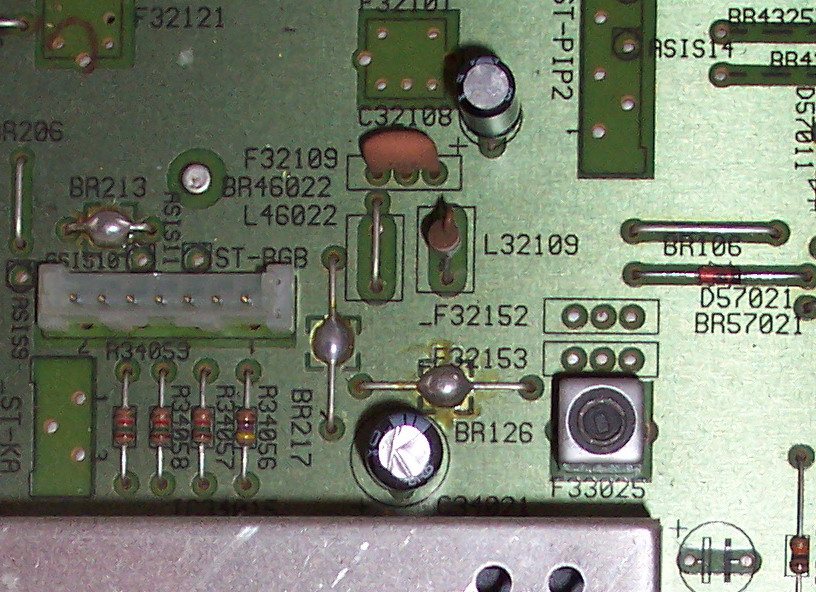

Dzięki za schemat. Właśnie go przeanalizowałem. Faktycznie na schemacie jest dokladni opisane. Znalazłem to miejsce na płycie. Ale nie widzę tu filtra. Jest tylko caś takiego. Widać na tej małym zdjęciu.

[ Dodano: 06-09-2006, 18:06 ]

gavi · Postautor: **gavi** » 6 wrz 2006, o 19:02

Faktycznie nie ma filtrów , są tylko puste miejsca. Prawdopodobnie uzyty scalak nie udostepnia tego sygnału. Trzeba wiec troszke z innej beczki. Spróbuj zobaczyć (a najlepiej zrobic zdjecie) jaki scalak pracuje w obróbce sygnału . Chodzi o IC34015. Na schemacie są do wyboru trzy różne , zależnie od wersji. Zobaczymy czy nie uda sie go przestawic na 6.5 MHz czyli D/K
Pzdr.W

Strona WWW · Postautor: **end** » 7 wrz 2006, o 08:11

Witam.
Tak więc pozostaje jeszcze jedna opcja i nazywa się ona Tryb Serwisowy

W sumie to nie wiedziałem czy będzie się dało ustawić D/K i w ten sposób obejść się bez wstawiania fonii, za co bardzo przepraszam autora postu. (jesteś 15zł w tył przezemnie

)
Myślałem, że jak są filtry to trzeba bedzie wstawiać fonię, ale jednak chyba nie, jeszcze nic nie powiedziane...

Wejście w tryb serwisowy odbywa się tak:

Naciśnij "I" na pilocie i włącz go, następnie przejdź do funkcji SERWIS i wpisz kod: 8500
Tam poszukaj fonii B/G i D/K zmień z B/G na D/K tylko uważaj nie poprzestawiaj nic innego.
Pozdr.

P.S Nie znam trybu serwisowego tego TV więc nie mogę napisac dokładnie gdzie to tam jest, ale poszukaj.

Napisz jeszcze jaki MSP tam siedzi IC32000

Jak nie pójdzie tak jak napisałem to spróbuj tak:

Na pilocie:, [OK]
Z menu Dialog Center wybrać przyciskami [P+/-] Service i wprowadzić kod:8500.

tomi2006 · Postautor: **tomi2006** » 7 wrz 2006, o 08:49

Witam.
Wszedłem w tryb serwisowy. Ale niestety nie ma tam takiej opcji odnoszących cię do foni. A jest tam zaledwie z 5 ustawień. Wszelkimi kosztami które ponoszę proszę się nie przejmować.

Strona WWW · Postautor: **end** » 7 wrz 2006, o 08:53

Witam.
Wszedłem w tryb serwisowy. Ale niestety nie ma tam takiej opcji odnoszących cię do foni. A jest tam zaledwie z 5 ustawień. Wszelkimi kosztami które ponoszę proszę się nie przejmować.

Możesz napisać jakie to pozycje? Załączyć foto? Ale nie duże (zmniejszaj rozdzielczość do max 1024x768).
Jeśli naprawdę nie ma takiej opcji w podmenu, to trzeba będzie jednak zakombinować z tą fonia róznoległą... Poszukaj dobrze gdzieś musi tam to być.
Albo jeszcze lepiej.
Napisz te 5 pozycji i co znajduje się w nich - wiesz... nie zawsze będzie to miało nazwę której się spodziewasz

[ Dodano: 07-09-2006, 10:01 ]
Jeśli jest tam paramater:

BG/FM5,5 NIC to wejdź tam i wybierz /B/DK/E

tomek_j · Postautor: **tomek_j** » 7 wrz 2006, o 09:50

Witam.
......
Napisz jeszcze jaki MSP tam siedzi IC32000

Jak nie pójdzie tak jak napisałem to spróbuj tak:

Na pilocie:, [OK]
Z menu Dialog Center wybrać przyciskami [P+/-] Service i wprowadzić kod:8500.

jezeli jest tam procesor fonii MSPxxxx firmy Micronas to raczej nie ma sensu szukać filtru róznicowej podnośnej 5,5MHz. Zobacz jak to jest zrobione w sterofonicznym tunerze RTV publikowanym nie dawno w EP. Jezeli tak jest i w menu funkcyjnym nie mozna przelaczyc na inny tryb pracy ( byc moze nie pozwala na to filtr SAW z fala powierzchnowa pośredniej toru fonii - znowu patrz na tuner RTV z EP) to sprawa jest raczej trudna. Trzeba byc moze wymienic ten filtr SAW lub budowac odzielny tor fonii od wyjscia posredniej z glowicy poprzez uprosczoną równoległą posrednią wizji, posrednią roznicowa fonii i potem jakos na wzmacniacz mcz. Kiedys takie fonie kompletne fonie na 2 scalakach mozna bylo dostac, bo sie trafialy takie konstrukcje ktorych sie nie dalo przestroic inaczej.

tomi2006 · Postautor: **tomi2006** » 7 wrz 2006, o 10:09

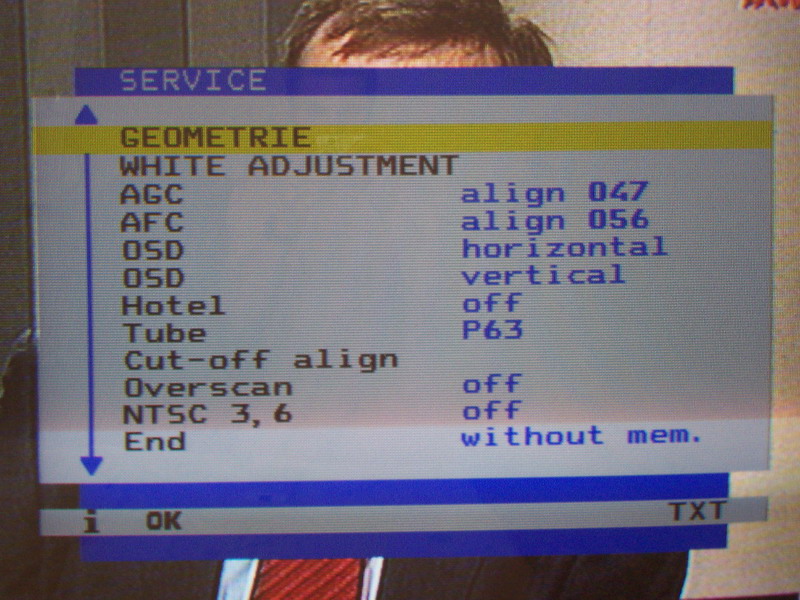

Trochę przesadziłem tych opcji jest trochę więcej. Zrobiłem foto.

Strona WWW · Postautor: **end** » 7 wrz 2006, o 10:20

Witam.
......
Napisz jeszcze jaki MSP tam siedzi IC32000

Jak nie pójdzie tak jak napisałem to spróbuj tak:

Na pilocie:, [OK]
Z menu Dialog Center wybrać przyciskami [P+/-] Service i wprowadzić kod:8500.

jezeli jest tam procesor fonii MSPxxxx firmy Micronas to raczej nie ma sensu szukać filtru róznicowej podnośnej 5,5MHz. Zobacz jak to jest zrobione w sterofonicznym tunerze RTV publikowanym nie dawno w EP. Jezeli tak jest i w menu funkcyjnym nie mozna przelaczyc na inny tryb pracy ( byc moze nie pozwala na to filtr SAW z fala powierzchnowa pośredniej toru fonii - znowu patrz na tuner RTV z EP) to sprawa jest raczej trudna. Trzeba byc moze wymienic ten filtr SAW lub budowac odzielny tor fonii od wyjscia posredniej z glowicy poprzez uprosczoną równoległą posrednią wizji, posrednią roznicowa fonii i potem jakos na wzmacniacz mcz. Kiedys takie fonie kompletne fonie na 2 scalakach mozna bylo dostac, bo sie trafialy takie konstrukcje ktorych sie nie dalo przestroic inaczej.

No tak, ale na początku sugerowałem się tym, ze jednak te filtry tam są, bo na schemacie są... dopiero później zobaczyłem, że jest procek MSP3400.

[ Dodano: 07-09-2006, 11:21 ]

Trochę przesadziłem tych opcji jest trochę więcej. Zrobiłem foto.

A możesz wejść w opcję White Adjustment i zrobić foto?
Chcę sprawdzić dokładnie zanim przejdziemy do przestrajania fonią równoległą.

tomi2006 · Postautor: **tomi2006** » 7 wrz 2006, o 10:28

W opcji White Adjustment jest tylko ustawienie barwy Green, Blue Contrast.
Chyba pozostanie mi zakupić jakiś tani magnetowid i odbierać TV z tunera magnetowieu. Tylko żeby się nie okazało, że też trzeba będzie go przestrajać. He
