Zasilacz inpulsowy.

GROM RYSZARD
-
-
Posty:95
Rejestracja:26 mar 2008, o 19:21
Lokalizacja:ELBLAG
Zasilacz inpulsowy.

Postautor: GROM RYSZARD » 18 kwie 2012, o 08:37

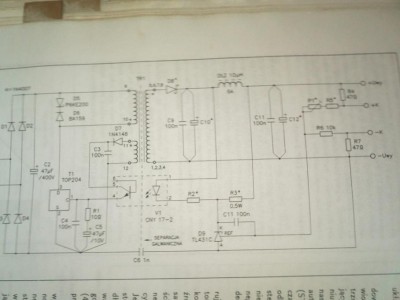

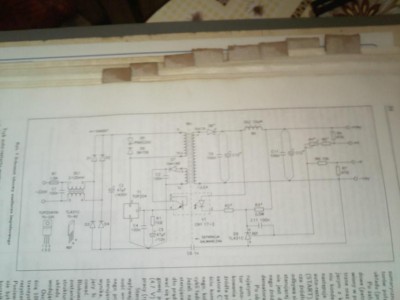

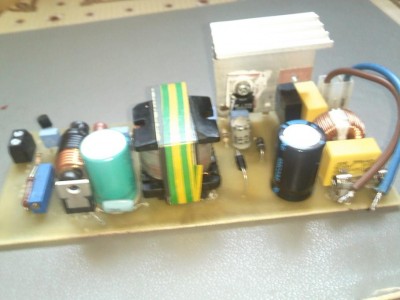

Zbudowałem zasilacz inpulsowy na podstawie artykułu Praktyczny Elektronik nr 7,8/1997.Sprawdziłem kilkakrotnie jakość lutów i wszystko wygląda dobrze.Po podłączeniu do sieci 230 V jest możliwość regulacji napięcia wyjściowego 12 V.
Natomiast gdy podłącze obciąrzenie do wyjścia napięcie spada do zera.W modelowym schemacie jest podane że trafo wykonane jest z rdzenia ferrytowego E 30/7 z materiału F-807,natomiast ja wykorzystałem rdzeń z zasilacza komputerowego.
Gdzie zacząć szukać błędu ???
Załączniki

Awatar użytkownika
brun
-
-
Posty:125
Rejestracja:28 mar 2012, o 09:48

Re: Zasilacz inpulsowy.

Postautor: brun » 18 kwie 2012, o 10:07

A można zapytać czym obciążasz?

traxman
-
-
Posty:215
Rejestracja:7 lip 2011, o 11:19

Re: Zasilacz inpulsowy.

Postautor: traxman » 18 kwie 2012, o 11:48

W modelowym schemacie jest podane że trafo wykonane jest z rdzenia ferrytowego E 30/7 z materiału F-807,natomiast ja wykorzystałem rdzeń z zasilacza komputerowego.
Gdzie zacząć szukać błędu ???
W transformatorze, to wbrew pozorom dosyć istotny element w każdym zasilaczu impulsowym.
I tak masz szczęście, że jeszcze nie pogrzebał tranzystora sterującego. Nawet niezbyt dokładne złożenie połówek, zmiana wysokości szczeliny powoduje cuda w działaniu.

GROM RYSZARD
-
-
Posty:95
Rejestracja:26 mar 2008, o 19:21
Lokalizacja:ELBLAG

Re: Zasilacz inpulsowy.

Postautor: GROM RYSZARD » 18 kwie 2012, o 15:02

A może jakieś sugestie lub podpowiedzi co mam dalej robić ???

traxman
-
-
Posty:215
Rejestracja:7 lip 2011, o 11:19

Re: Zasilacz inpulsowy.

Postautor: traxman » 18 kwie 2012, o 16:29

Po pierwsze i ostatnie - poskładać to tak jak Autor obmyślił, nie używając przy tym przypadkowych elementów.
