Wyjścia/wejścia traf TS30/9/676 i TG2,5-1-666

petersz
-
-
Posty:580
Rejestracja:2 gru 2005, o 18:26
Lokalizacja:---
Wyjścia/wejścia traf TS30/9/676 i TG2,5-1-666

Postautor: petersz » 30 cze 2006, o 20:34

Cześć. Jestem szczęśliwym posiadaczem traf z gramofonu Bambino, tj. TS 30/9/676 oraz TG 2,5-1-666. Mam zamiar wykorzystać je do budowy wzmacniacza z tej strony. Problem w tym, że nie wiem jak je podłączyć, mimo iż są opisane wyprowadzenia. U mnie w trafie sieciowym jest jakoś dziwnie - mam wyprowadzenia oznaczone 1, 2, 3 nie ma, 4 (po jednej stronie uzwojenia) oraz wyprowadzenia 9, 10 nie ma, 11, 12 po drugiej stronie. Z tyłu są miejsca oznaczone od 5 do 8 oraz 13 do 16, jednak nie ma tam nic. Jak mam to ustrojstwo podłączyć, aby uzyskać ok. 300V i 6.3? Nie zapamiętałem, kurczę, jak to było połączone gdy wylutowywałem trafo z Bambina. (widzę, że coś było przylutowane do wyprowadzeń 1, 2, 4 oraz 9, 11, 12)

Podobny problem mam z trafem głośnikowym - tutaj są wszystlkie już wyprowadzenia, jednak na schemacie jest zaznaczone, że końcówka mocy podłączona jest do 1 i 4 wyprowadzenia, masa do 3, a sygnał wyjściowy do głośnika (8Ohm) do wyjścia nr 5. Czy tak powinno być? Na trafię widzę, że trzecie wyprowadzenie (masa) było nie używane... Coś mi tu śmierdzi :| (tutaj z kolei używane były końcówki 1, 4 oraz 5, 6)

Dzięki za wszelakie porady.

Pozdr.

Awatar użytkownika
Futrzaczek
-
-
Posty:782
Rejestracja:4 gru 2005, o 17:48
Lokalizacja:Piotrków Tryb
Kontaktowanie:

Postautor: Futrzaczek » 30 cze 2006, o 21:19

Odnośnie trafa glośnikowego... :)
Zapraszam Petersza do obejrzenia tej strony
Tam są odczepy trafa głośnikowego razem ze wzmacniaczem na ECL86 :)
A odnośnie trafa sieciowego... ;)
Weź mierniczek, ustaw na 200omów, zaopatrz się w kartkę i jakieś pisadło.
Mierz miernikiem i zapisuj gdzie masz jakie rezystancje.
Najniższą oporność będzie miało uzwojenie żarzenia.
Średnią uzwojenie pierwotne tzn. tam, gdzie wchodzi 230V~ z sieci.
Najwyższą oporność wykaże uzwojenie anodowe :one:

petersz
-
-
Posty:580
Rejestracja:2 gru 2005, o 18:26
Lokalizacja:---

Postautor: petersz » 30 cze 2006, o 21:57

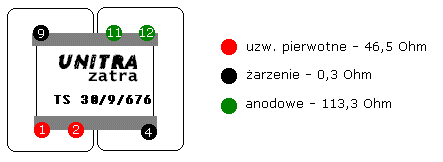

Dzięki Futrzaku za odpowiedź. Zrobiłem schematyczny rysunek trafa sieciowego, proszę o sprawdzenie, z góry dziękuję :). Wszystko mniej więcej się zgadzało ze wskazówkami kolegi, ale dla pewności... (numery w kółeczkach oznaczają nr końcówek jakie są na trafie)

Co do trafa głośnikowego, to jeszcze nie czytałem tego artykułu, ale dodakowe info mile widziane ;)

Pozdr.
Załączniki
TS 30/9/676

henry1
-
-
Posty:59
Rejestracja:17 paź 2005, o 19:57
Lokalizacja:Poznań

Postautor: henry1 » 14 lip 2006, o 23:02

TS30/9/676
U1-220V
U2-215V 0.11A
U3-6,3V 1,0A

TG2.5-1-666 (głośnikowy)
2,5 VA
100 - 15000 Hz (+/-3dB)
5100om /5om

petersz
-
-
Posty:580
Rejestracja:2 gru 2005, o 18:26
Lokalizacja:---

Postautor: petersz » 3 wrz 2006, o 22:16

Dzięki henry1! Napisałeś, że trafo sieciowe ma 215V na anodowym - u mnie jest (bez prostowania, mierzone na trafie) ok. 258 i na żarzeniu 8V. Rozumiem, że po zmianie na ~230V, napięcia nieco wzrosną i w dodatku ich wartość skuteczna wynosi mniej?

Acha, i jeszcze odnośnie trafa sieciowego - na anodowym ma 0.11A, czy więc da radę nim zasilić dwie lampy (ECL86 + 6P2N) i dodatkowo diodę podłączoną przez równolegle 22k/5W i 100k/2W? Druga dioda będzie zasilana z żarzenia, przez oczywiście mniejszy opornik...

Pozdr.

Awatar użytkownika
Aleksander Zawada
Moderator
Moderator
Posty:532
Rejestracja:21 lut 2003, o 12:10
Lokalizacja:Warszawa
Kontaktowanie:

Postautor: Aleksander Zawada » 4 wrz 2006, o 06:24

Nie za bardzo wiem o co chodzi z tą diodą w anodowym :uhoh:

petersz
-
-
Posty:580
Rejestracja:2 gru 2005, o 18:26
Lokalizacja:---

Postautor: petersz » 4 wrz 2006, o 09:44

Nie za bardzo wiem o co chodzi z tą diodą w anodowym :uhoh:
Otóż chciałem ją zasilać z anodowego, by świeciła nad przełącznikiem "Stand By", a po wyłączeniu zasilania rozładowała kondensatory... Wiem, że to szatański :twisted: plan, ale jeśli możliwy do zrealizowania, to czemu nie... ? (na neonówkę miejsca nie mam)

Druga dioda będzie świeciła z żarzenia nad "Power", ale z tym nie ma problemów.

Ile tylko potrzebuje czerwona dioda mA, by dość jasno świeciła - 14 starczy?

Pozdr.

Awatar użytkownika
end
admin
admin
Posty:4977
Rejestracja:7 maja 2003, o 11:18
Lokalizacja:Jedlina Zdrój
Kontaktowanie:

Postautor: end » 4 wrz 2006, o 10:03

Nie za bardzo wiem o co chodzi z tą diodą w anodowym :uhoh:
Otóż chciałem ją zasilać z anodowego, by świeciła nad przełącznikiem "Stand By", a po wyłączeniu zasilania rozładowała kondensatory... Wiem, że to szatański :twisted: plan, ale jeśli możliwy do zrealizowania, to czemu nie... ? (na neonówkę miejsca nie mam)

Dróga dioda będzie świeciła z żarzenia nad "Power", ale z tym nie ma problemów.

Ile tylko potrzebuje czerwona dioda mA, by dość jasno świeciła - 14 starczy?

Pozdr.
http://www.eres.alpha.pl/elektronika/re ... cle_id=412
