Czy możliwe jest zbudowanie konwertera poziomów logicznych z 3.3V na 5V bez źródła zasilania 3.3V ?
Już tłumacze w czym rzecz, otóż potrzebuje przeprowadzić takową konwersję z pewnego urządzenia które pracuje w logice 3.3V udostępnia sygnały cyfrowe własnie o takim zakresie napiec natomiast nigdzie nie ma wyprowadzonego zasilania, tak więc mam tylko sygnał danych i nie mam za bardzo skąd wziąć 3,3V żeby zasilić konwerter TTL po stronie nieniskiej Jak sobie z tym fantem poradzić Jakaś przetwornica 5v->3.3V ze strony wysokiej tzn z zasilania urządzenia odbiorczego, czy tak w ogolę można ?
Już tłumacze w czym rzecz, otóż potrzebuje przeprowadzić takową konwersję z pewnego urządzenia które pracuje w logice 3.3V udostępnia sygnały cyfrowe własnie o takim zakresie napiec natomiast nigdzie nie ma wyprowadzonego zasilania, tak więc mam tylko sygnał danych i nie mam za bardzo skąd wziąć 3,3V żeby zasilić konwerter TTL po stronie nieniskiej Jak sobie z tym fantem poradzić Jakaś przetwornica 5v->3.3V ze strony wysokiej tzn z zasilania urządzenia odbiorczego, czy tak w ogolę można ?
- Jacek Bogusz
- -
- Posty:470
- Rejestracja:12 maja 2010, o 17:37
- Lokalizacja:Poznań
- Kontaktowanie:
Re: Konwerter poziomów logicznych 3.3V/5V bez zródla napięcia 3.3V
Próbuję to ogarnąć, ale za bardzo chcesz utajnić cel konwersji i przez to wszystko jest pogmatwane. Napisałbyś w prosty sposób co z czym chcesz spiąć i wtedy można podpowiedzieć rozwiązanie. Bo skoro - jak piszesz - nie ma skąd wziąć 3,3V, to czym zasilisz przetwornicę? A jeśli nie ma 3,3V, to i tak potrzebujesz zasilacz dla konwertera no i może także dla zewnętrznego urządzenia, z którym się łączysz. Jeśli zasilisz konwerter np. 5V, to obniżenie napięcia do 3,3V lub mniej nie przedstawia żadnego problemu. A ten tajemniczy "sygnał danych" - co to za interfejs?
Re: Konwerter poziomów logicznych 3.3V/5V bez zródla napięcia 3.3V
Oj to długa historia ale ok wyjaśnię
Jest sobie dron, który ma wadę fabryczną wada owa polega na tym ze ESC od silników przyjmuje sygnały PWM w logice 5V, a "kostka" sterująca może wycisnąć tylko PWM w logice 3,3V. W firmware "kostki" drona jest patch który w jakiś cudowny/magiczny sposób sobie radzi z tym problemem, z tym ze od pewnej wersji softu patch nie jest już implementowany. Aby wgrać najnowsze firmware trzeba sobie samemu poradzić z ową wadą fabryczną lub zostać przy starym sofcie. Do samego ESC idą kabelki 5V, GND, PWM 3,3V, i coś tam jeszcze ale na pewno nie zasilanie 3,3V. Sama "kostka" również nie ma nigdzie wyprowadzonego zasilania 3.3V.
Jest sobie dron, który ma wadę fabryczną wada owa polega na tym ze ESC od silników przyjmuje sygnały PWM w logice 5V, a "kostka" sterująca może wycisnąć tylko PWM w logice 3,3V. W firmware "kostki" drona jest patch który w jakiś cudowny/magiczny sposób sobie radzi z tym problemem, z tym ze od pewnej wersji softu patch nie jest już implementowany. Aby wgrać najnowsze firmware trzeba sobie samemu poradzić z ową wadą fabryczną lub zostać przy starym sofcie. Do samego ESC idą kabelki 5V, GND, PWM 3,3V, i coś tam jeszcze ale na pewno nie zasilanie 3,3V. Sama "kostka" również nie ma nigdzie wyprowadzonego zasilania 3.3V.
- Jacek Bogusz
- -
- Posty:470
- Rejestracja:12 maja 2010, o 17:37
- Lokalizacja:Poznań
- Kontaktowanie:
Re: Konwerter poziomów logicznych 3.3V/5V bez zródla napięcia 3.3V
Krótko mówiąc - potrzeba podnieść napięcie sygnału PWM idącego z kontrolera do regulatora (ESC)? Po pierwsze sprawdziłbym czy ESC nie akceptuje poziomu 3,3V. Niektóre układy logiczne CMOS, zwłaszcza jeśli mają na wejściu przerzutnik Schmitta, akceptują poziomy TTL, a w standardzie TTL mówi się, że "1" logiczna to napięcie wyższe od 2,4V. Po drugie, jak jest zasilany ESC? Bo tam są potrzebne dwa napięcia - dla silnika i dla procesora. Zwykle napięcie dla procesora jest dostarczane z zewnątrz i wynosi 5V. Zbudowanie konwertera 3,3V->5V w takiej sytuacji nie przedstawia większego problemu. Po prostu, tranzystor lub gotowy układ scalony zasilany z 5V, z tego samego, co ESC i już
Re: Konwerter poziomów logicznych 3.3V/5V bez zródla napięcia 3.3V
Generalnie powiem tak niby akceptuje ale od 2,4 do 3,3 nie daleko.. i zdarzały się przypadki ze z jakiś względów ESC "nie wyłapał" logicznej jedynki, działo się to przeważnie gdy sygnałów PWM miał wysoką częstotliwość, co spowodowało ze silnik się na chwilkę zatrzymał i don spadał jak liście z drzew. Chip ESC zasilany jest z 5V.
Co rozumiesz przez zbudowanie konwertera 3,3V->5V ? gotowe układy konwersji sygnałów logicznych z 3,3V na 5V wymagają zasilania po stronie 3,3V i po stronie 5V jak np ten
https://botland.com.pl/rozszerzenia-gpi ... t-spi.html
O ile zapewnienie 5v to nie problem to 3,3 jak już wspomniałem nigdzie nie ma, tzn. gdzieś jest ale nie wiadomo gdzie zupłenie jak wioska smurfów
Rozumiem ze w takim konwerterze 3,3V to tylko napięcie referencyjne żeby układ scalony wiedział do czego sie odnieść, wiec moze dać po prostu stabilizator 3,3V i podłączony pod 5V
Co rozumiesz przez zbudowanie konwertera 3,3V->5V ? gotowe układy konwersji sygnałów logicznych z 3,3V na 5V wymagają zasilania po stronie 3,3V i po stronie 5V jak np ten
https://botland.com.pl/rozszerzenia-gpi ... t-spi.html
O ile zapewnienie 5v to nie problem to 3,3 jak już wspomniałem nigdzie nie ma, tzn. gdzieś jest ale nie wiadomo gdzie zupłenie jak wioska smurfów
Rozumiem ze w takim konwerterze 3,3V to tylko napięcie referencyjne żeby układ scalony wiedział do czego sie odnieść, wiec moze dać po prostu stabilizator 3,3V i podłączony pod 5V
- Jacek Bogusz
- -
- Posty:470
- Rejestracja:12 maja 2010, o 17:37
- Lokalizacja:Poznań
- Kontaktowanie:
Re: Konwerter poziomów logicznych 3.3V/5V bez zródla napięcia 3.3V
Ale po co napięcie referencyjne? Przecież wystarczy jeden tranzystor pracujący w układzie ze wspólnym emiterem - podstawowa aplikacja tranzystora. Na bazie rezystor, rezystor od bazy do masy, rezystor w kolektorze i tranzystor NPN Za nim jest potrzebny inwerter lub drugi podobny stopień, bo tranzystor w tym układzie odwraca fazę. A jeśli chodzi o układy scalone, to wystarczy zasilana z 5V bramka z przerzutnikiem Schmitta na wejściu. Za bardzo komplikujesz sobie życie. Przecież potrzebna ci jest konwersja jednokierunkowa, to znaczy tylko od kontrolera do ESC, a to załatwi dosłownie "byle co" tym bardziej, że masz zasilanie +5V.
- Jacek Bogusz
- -
- Posty:470
- Rejestracja:12 maja 2010, o 17:37
- Lokalizacja:Poznań
- Kontaktowanie:
Re: Konwerter poziomów logicznych 3.3V/5V bez zródla napięcia 3.3V
No dla mnie to nie jest "byle co" nie umiem sam wybrać bramki jest ich zatrzęsienie, podobnie jak wybrać tranzystor ze o doborze odpowiednich rezystorów nie wspomnę, nie jestem elektronikiem, montuje coś od przypadku do przypadku i w 99% z gotowych schematów.
Jeśli to takie proste to bym był wdzięczny za jakiś prosty schemacik .. i spis elementów.
Jeśli to takie proste to bym był wdzięczny za jakiś prosty schemacik .. i spis elementów.
Re: Konwerter poziomów logicznych 3.3V/5V bez zródla napięcia 3.3V
Jacku co o tym myślisz ?
- Jacek Bogusz
- -
- Posty:470
- Rejestracja:12 maja 2010, o 17:37
- Lokalizacja:Poznań
- Kontaktowanie:
Re: Konwerter poziomów logicznych 3.3V/5V bez zródla napięcia 3.3V
To trzeba na początku pytania napisać co i jak . A schemat - moim zdaniem powinien dać sobie radę.
Re: Konwerter poziomów logicznych 3.3V/5V bez zródla napięcia 3.3V
To znaczy że wrażenie zrobiłem jak bym się z znał ?
Dzięki
Dzięki
Ostatnio zmieniony 12 sie 2017, o 11:27 przez porlock, łącznie zmieniany 1 raz.
Re: Konwerter poziomów logicznych 3.3V/5V bez zródla napięcia 3.3V

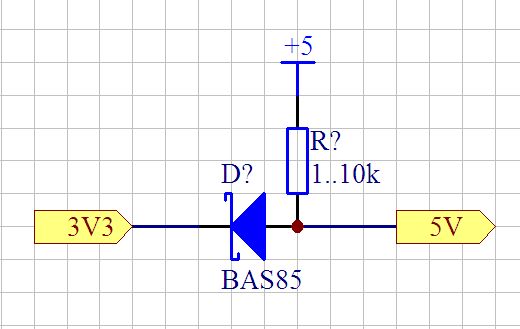

Google fajne jest, ale nie prościej jak w załączniku? Diodę to raczej krzemową. Przesunie ona nico w górę napięcie w stanie wysokim. Skoro problem występuje sporadycznie, może to rozwiązać problem. Jeśli ESC ma podciąganie, to rezystor okaże sie zbędny.
