Niejasna zasada działania fototranzystora jako przełącznika

Awatar użytkownika
mmica
-
-
Posty:7
Rejestracja:9 maja 2010, o 13:38
Lokalizacja:Bytom
Kontaktowanie:
Niejasna zasada działania fototranzystora jako przełącznika

Postautor: mmica » 28 mar 2012, o 13:24

Witam,

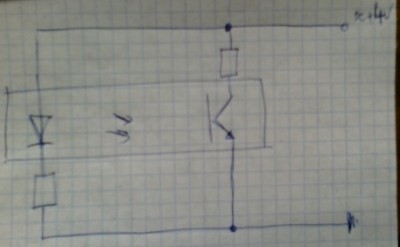

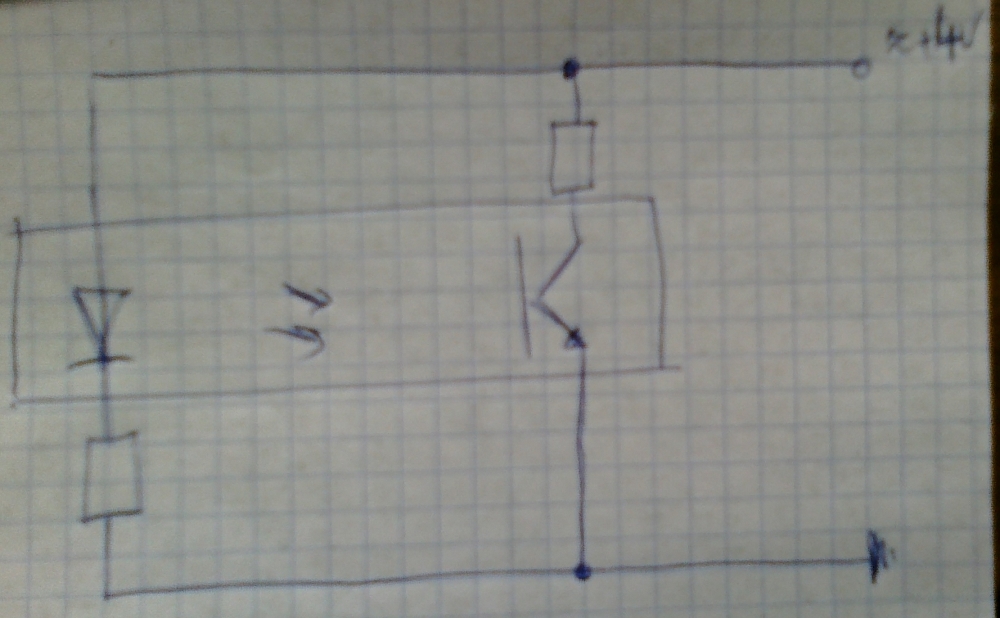

od dwóch dni męczę się z układem mającym na celu zamykanie/otwieranie obwodu w zależności od padania (bądź nie padania ;]) promienia podczerwonego na fototranzystor. Niby układ banalny, ale jak widać może przysporzyć sporo problemów nie-elektronikowi ;]. Całość ma służyć do pomiaru prędkości pewnego przedmiotu. W załączniku przesyłam narysowany schemat owego układziku. Wybaczcie jakość. Problem w tym, że prąd płynie tylko przez diodę, a nie między kolektorem, a emiterem fototranzystora podczas przysłonięcia diody. Już sam nie wiem, co robię źle.

Oba widoczne na schemacie rezystory mają wartość 300Ω. Ten czujnik fotoelektryczny ma oznaczenia [t p801A]

Z góry dzięki za pomoc,
mmica
Załączniki

Awatar użytkownika
Tomasz Gumny
-
-
Posty:685
Rejestracja:4 lut 2004, o 23:31
Lokalizacja:Trzcianka/Poznań

Re: Niejasna zasada działania fototranzystora jako przełączn

Postautor: Tomasz Gumny » 28 mar 2012, o 14:45

[...] prąd płynie tylko przez diodę, a nie między kolektorem, a emiterem fototranzystora podczas przysłonięcia diody.
To normalne, że prąd kolektora jest minimalny, gdy na fototranzystor nie pada światło.
Oba widoczne na schemacie rezystory mają wartość 300Ω.
Dla fototranzystora trochę za mała rezystancja. Z kolei dla IRED wydaje się za duża, ale to zależy od typu i potrzebnego zasięgu.
Ten czujnik fotoelektryczny ma oznaczenia [t p801A]
Wskazane jest podawanie linku do pdf-a.

Awatar użytkownika
Medicus
-
-
Posty:316
Rejestracja:9 paź 2007, o 22:31
Lokalizacja:Londyn

Re: Niejasna zasada działania fototranzystora jako przełączn

Postautor: Medicus » 28 mar 2012, o 22:14

Witam,
od dwóch dni męczę się z układem mającym na celu zamykanie/otwieranie obwodu w zależności od padania (bądź nie padania ;]) promienia podczerwonego na fototranzystor. .... Już sam nie wiem, co robię źle.
Ten czujnik fotoelektryczny ma oznaczenia [t p801A]
mmica
Ten "czujnik" to transoptor i jeśli używasz go do detekcji IR to pomyliłeś zastosowania.
Potrzebujesz fototranzystora, to taki tranzystor z soczewką, transoptor ma wbudowaną diodę nadawczą IR a nie detektor.
