Co to za układ: SE271 i element na PCB ?

[Maly145]

Witam wszystkich.
Potrzebuję pomocy.
Układ znajduje się w przerywaczu.
Pochodzi z motocykla. W sumie na małej płytce jest pięć elementów. Kondensator 330uF/25v, dwa rezystory, tranzystor w obudowie TO 220 2SK972 i układ scalony o oznaczeniu:
w pierwszej linijce od góry jest napis 11E11, druga linijka SE271, trzecia linijka duża litera D.
Myślę, że jest to symbol producenta a nigdzie nie mogę znaleźć noty tego układu. Czy ktoś może mi jakoś pomóc może jakiś zamiennik tego układu albo znajdzie się ktoś miły i rozszyfruje to oznaczenie?
Z góry dziękuję.
http://obrazki.elektroda.pl/3765349200_1326108013.jpg
http://obrazki.elektroda.pl/8388220700_1326108016.jpg
http://obrazki.elektroda.pl/9622198900_1326108020.jpg
http://obrazki.elektroda.pl/9544858300_1326108023.jpg
http://obrazki.elektroda.pl/5567800400_1326108026.jpg

[ACeK]

Jaki to jest dokladnie uklad to wiem. Wyglada na rodzaj "555". Z Twojch zdjec wyglada na to ze ten uklad steruje tranzystorem (kiedy jest wysterowany przekazuje zasilanie na zarowki kierunkowskazow). Sama zasada dzialania kierunkowskazow jest nastepujaca. Plus zasilania wchodzi na przerywacz (Twoj rozebrany uklad) dalej na przelacznik kierunkow na kierownicy a z niego na zarowki kierunkow podlaczone do masy. Jesli nie dasz rady naprawic tego przerywacza to mozesz podstawic bez problemu jaki kolwiek inny. Pamietajac o polaryzacji. Albo zrobic podobny uklad na 555 sterujacy tranzystorem albo przekaznikiem

[Tomasz Gumny]

Pewnym utrudnieniem może być fakt, że przerywacz jest włączony szeregowo w obwód kierunkowskazów, zatem po załączeniu żarówek nie bardzo jest skąd brać zasilanie - stąd zapewne pojemność podtrzymująca (330µF). Zasilanie na pinie 8 i wyjście z 3 mogłoby sugerować 555, ale już połączenie 4 z masą temu przeczy. SE271 jest robiony przez lub dla Denso. Może to być specjalizowana lub jakaś standardowa kość, ale znalezienie karty katalogowej jest równie mało prawdopodobne jak zakup pojedynczego egzemplarza.
Na dwóch tranzystorach da się zrobić podobnie działający generator, który - co ważne - daje pierwszy impuls natychmiast po załączeniu obciążenia. Niestety charakteryzuje się znaczną zależnością czasów od napięcia i temperatury, zapewne większą od dedykowanego układu.

[Maly145]

Dziękuje bardzo za odpowiedź.Noty katalogowej tego układu raczej nie znajde tak jak mówicie więc pozostaje mi zrobić coś podobnego do tego układu.

[pawel1812]

Niewykluczone że jest to specjalizowany układ sterujący przerywaczem, kiedyś w mojej Multipli uszkodził mi się przerywacz i z racji wysokiej ceny w ASO po poszukiwaniach ustaliłem, że jest to właśnie specjalny układ do sterowania przerywaczem. Jeśli kolega chciałby taki przerywacz na ogólnodostępnym układzie zrobić to właśnie takie rozwiązanie proponuję - najprostsza aplikacja i stabilna częstość błysków a także samoczynnie zwiększana po przepaleniu żarówki.

Wpisz w google direction indicator ic i wyskoczy kilka typowych układów do tego zastosowania, niestety nie pamiętam jaki scalak siedział w Multipli, ale dało się go dość łatwo kupić.

[Maly145]

Ok dziękuje za wszystkie cenne podpowiedzi tej płytki już chyba nie wykożystam jak myślicie można było by ją zmodernizować pod jakiś typowy układ ??

[Xweldog]

Ze względu na 271 pomyślałem o wzmacniaczu operacyjnym TLC271 ( TS chyba też ), na tym druku pasowałby pin4. Elko mogłoby pozostać na tym samym miejscu, musiałby ładować się przez diodkę z drenu MOS-a przez obciążenie a U z niego trzeba podać na pin7. Bramka MOS-a musiałby iść do pin6. To takie przemyślenia na szybko bez rysowania jakiegoś schematu.

[Maly145]

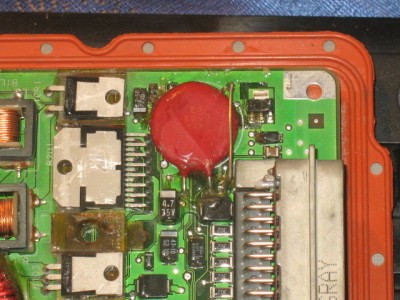

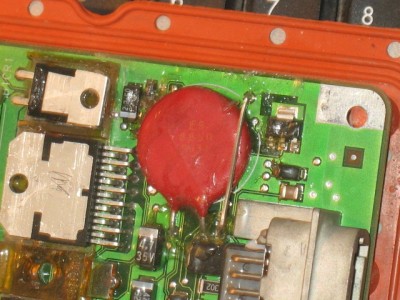

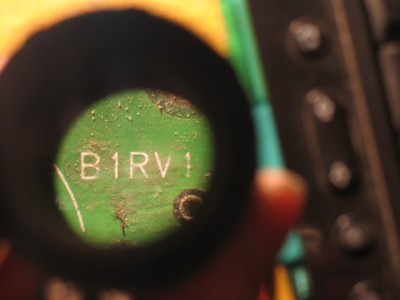

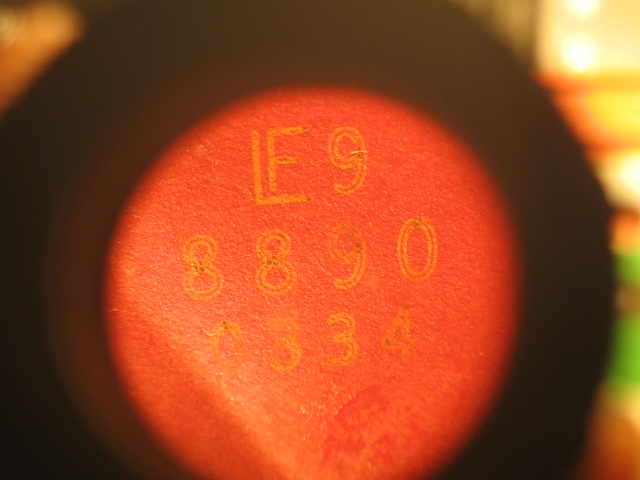

Witam kolegów żeby nie zaśmiecać forum nowym tematem proszę was znowu o pomoc rozpoznanie elementu na płytce jest to sterownik ECU z maszyny budowlanej dokładnie nie wiem jakiej element taki jak na foto są tam dwie sztuki jedna się żywcem zpaliła pytanie czy jest to warystor czy kondensator ? lub może jeszcze coś innego oznaczenie jest cyfrowe 8890 w pierwszej linijce i w drugiej pod spodem 0334 na płytce elementy są opisane B1RV1 i B1RV2 z góry dziękuje za pomoc

[Tomasz Gumny]

Najprawdopodobniej warystor. Litery mogą sugerować Littelfuse - może kiedyś stosowali takie oznaczenie.

[Maly145]

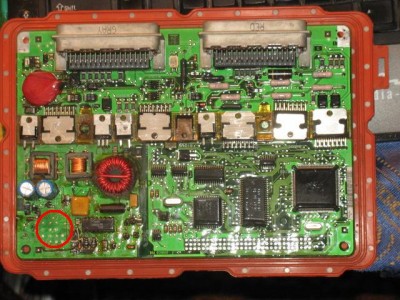

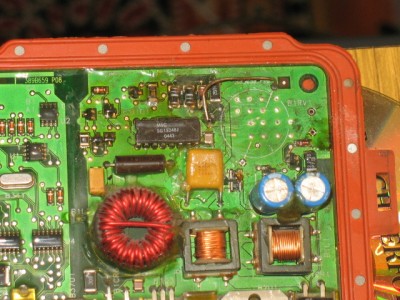

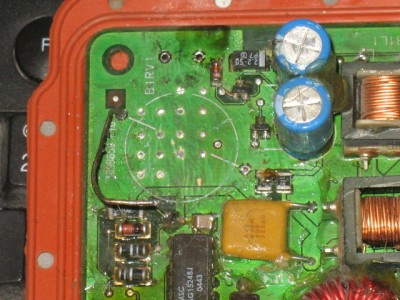

Jaki byś proponował ? o jakich parametrach ? blisko tego (warystora)są dwa kondensatory elektrolityczne 47uF/50V można sądzić że jest to jakiś zasilacz tej płytki ? element był na płytce tak jak zaznaczyłem na czerwono

[Tomasz Gumny]

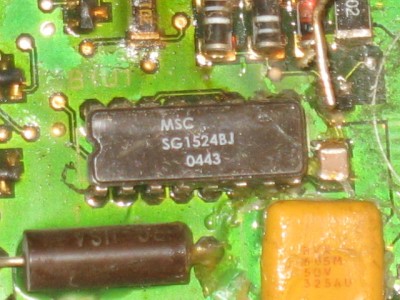

Trudno prorokować nie wiedząc, gdzie ten element był wpięty. SG1524 to sterownik przetwornicy impulsowej, zatem można przypuszczać, że warystor był na wejściu. Jeśli tak, to znając napięcie wejściowe można dobrać warystor.
