Witam
W przedstawionym poniżej schemacie mam obliczyć punkt pracy obu lamp.
Rezystancja wewnętrzna lampy E88CC wynosi 2.6kΩ, więc punkt pracy lampy L1A obliczam tak:
Ia=(Vcc/(R3+Rwew+R4))=(100/(30k+2.6k+1k))≈3mA
Vg=-UR4=-Ia*R4=-3V

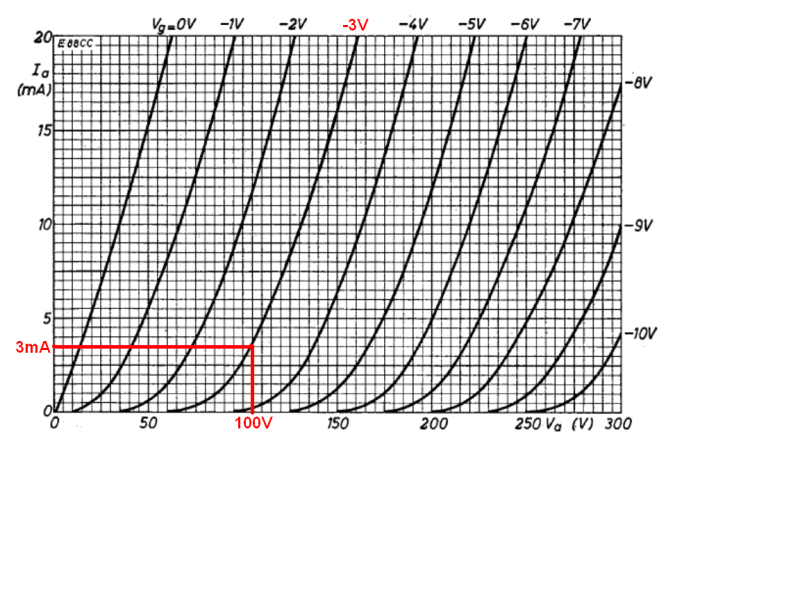

Wszystko się niby zgadza, co zaznaczyłem na charakterystyce poniżej.
Niestety nie potrafię obliczyć punktu pracy lampy L1B i dlatego bardzo proszę o jakieś wskazówki w wyznaczeniu punktu pracy tej drugiej lampy.
Z góry dziękuję za jakąkolwiek pomoc.
Pozdrawiam
