Przerzutnik monostabilny

skorupa2006
-
-
Posty:10
Rejestracja:3 lis 2010, o 09:52
Lokalizacja:Andrychów
Przerzutnik monostabilny

Postautor: skorupa2006 » 14 lis 2010, o 19:50

Witam.
Po długich poszukiwaniach informacji o temacie który mnie interesuje niestety utknąłem w martwym punkcie, dlatego proszę o pomoc.

Przebieg impulsów w czasie narysowałem na tym wykresie:
Obrazek
czyli: zwieram masę, układ generuje krótki impuls, rozłączam masę - znów układ generuje krótki impuls.
Znalazłem schemat, który dopasowałem nieco do moich potrzeb:
Obrazek
Jednak z opisów w temacie w którym go znalazłem wynika, że on generuje impuls tylko wtedy kiedy zwieramy wypr. 6 do masy.
Jak zrobić, aby układ wysyłał impuls także wtedy kiedy rozwieramy masę?
Ew. mogę zrobić dwa osobne układy i połączyć je równolegle.

Dziękuję za pomoc.

Czajnik
-
-
Posty:264
Rejestracja:17 cze 2004, o 15:40
Lokalizacja:Kraków
Kontaktowanie:

Postautor: Czajnik » 14 lis 2010, o 19:54

Nie zagłębiałem się w cały problem ale na szybkiego jeśli dobrze rozumiem to zrób drugi taki sam układ tylko reagujący na rozwarcie masy i zsumuj obydwa wyjścia.

Pozdrawiam
Czajnik

Xweldog
-
-
Posty:231
Rejestracja:16 sty 2009, o 16:40
Lokalizacja:Wrocław

Postautor: Xweldog » 14 lis 2010, o 20:20

Albo daj na wejście EX-OR. Lub zamiast 4047 daj np. 4538 ( 4098, 4528 ). Jeden wyzwalany zboczem rise a drugi fall.
Ostatnio zmieniony 14 lis 2010, o 20:22 przez Xweldog, łącznie zmieniany 1 raz.

skorupa2006
-
-
Posty:10
Rejestracja:3 lis 2010, o 09:52
Lokalizacja:Andrychów

Postautor: skorupa2006 » 14 lis 2010, o 20:20

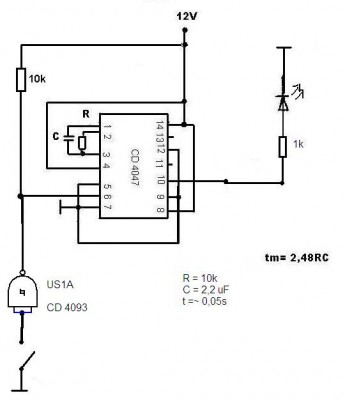

Przyszedł mi taki pomysł aby zrobić negację za pomocą bramki NAND 4093.
Czy coś takiego będzie działać??
