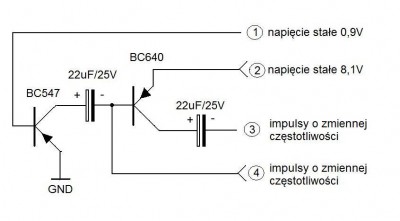

Witam. Mam pewien układ i potrzebuję aby ktoś mi wyjaśnił co on realizuje i jak to robi. Schemat w załączniku. Układ jest bardzo prosty ale ja jestem zielony. Wy Koledzy poradzicie sobie z tym bez problemu. Sygnałem wejściowym są impulsy z punktu 4. Układ chyba jest zasilany z punku 2. Punkty 1 i 3 to chyba wyjścia. Proszę mi pomóc i powiedzieć co się dzieje ze sygnałem z punktu 4. Jest to sygnał prostokątny z pewnego czujnika o częstotliwości 1HZ do 1kHz o napięciu chyba 5V (TTL?) i idzie od tego czujnika do pewnego odbiornika. Punkt 4 układu jest wpięty między czujnik a dobiornik. Jest on chyba jakoś sumowany? Dobrze kombinuję?
Pozdrawiam
Kuba
