Generator VCO pomoc

[gandziax]

Witam wszystkich. Mam za zadanie zaprojektowanie generatora VCO przebiegu prostokątnego, zakres częstotliwości 1kHz do 100 kHz, wypełnienie 50%, amplituda 1V obciazenie 50 ohm. Moje pytanie wiąże się z tym, czy ktoś kiedykolwiek robił coś podobnego i mógłby mi pomóc lub polecić odpowiednią literaturę. Dziękuję za pomoc.

[MDz]

Na gotowym scalaku, czy na piechotę?

Zobacz jak są zrealizowane typowe scalone generatory funkcyjne, począwszy od wiekowego ICL8038, przez XR2206 do MAX038.
Praktycznie każdy z nich daje możliwość zewnętrznego, napięciowego (lub prądowego) sterowania wewnętrznych źródeł prądowych a tym samym częstotliwości generacji.

ICL8038:
http://pdf.elenota.pl/pdf/Intersil/fn2864.pdf

XR2206:
http://www.iele.polsl.pl/elenota/Exar/xr2206v103.pdf

MAX038:
http://www.iele.polsl.pl/elenota/Maxim/max038.pdf

--
MDz

[MiW]

Jeżeli to ma być generator prostokąta, wystarczy ci układ CMOS4046. Aby wyjście spełniało warunki proponuję jeden tranzystor i parę rezystorów.
Lektura datasheet'a cię nie ominie

[Aleksander Zawada]

Marku, można jeszcze zrobić to z zastosowaniem lampy reaktancyjnej .
A tak bardziej na serio: XR2206 staje się trudno dostępny. Sam ostatnio upolowałem jedną sztukę. Polecam więc raczej CD4046.

[MDz]

Marku, można jeszcze zrobić to z zastosowaniem lampy reaktancyjnej

Ale wiesz... Nie każdy ma możliwości, żeby sobie taką lampę zmajstrować
(BTW: W jaki sposób uzyskuje się w nich zmianę pojemności?)

A tak bardziej na serio: XR2206 staje się trudno dostępny.
Sam ostatnio upolowałem jedną sztukę.

Aż tak?
W TME leży 185 sztuk na magazynie. Za marne 10 złociszy sztuka

Polecam więc raczej CD4046.

Nie lubię go. M.in. za zależność częstotliwości od napięcia zasilania i problematyczną liniowość. Ale za to jest tani. Zawsze to jakaś zaleta

--
MDz

[Aleksander Zawada]

Jako lampa reaktancyjna może pracować w zasadzie dowolna trioda (rzadziej używano pentod). Dokładając odpowiedni przesuwnik fazowy lampa taka pracować może zarówno jako zmienna pojemność, jak i indukcyjność .
Najczęściej stosowano lampy pracujące jako zmienna pojemność. Lampa pracowała w układzie wspólnej katody, między anodę a siatkę włączano pojemność, między katodę a siatkę opornik.
Ważne było, aby reaktancja kondensatora była większa niż oporność w siatce- zapewniało to prawie 90 stopni przesunięcia między napięciem na siatce i anodzie (napięcie na siatce wyprzedza napięcie na anodzie).
Impedancja takiej lampy wynosi 1/S - j(1/wSRC), przy czym S jest nachyleniem charakterystyki lampy. Na nachylenie zaś wpływać można łatwo zmianą napięcia siatki .
Czasem stosowano przesuwnik nie o 90 stopni, lecz o 180. Wówczas takie układy nazywano układami z pojemnością (lub indukcyjnością) ujemną, malejącą wraz ze wzrostem nachylenia.

Tego typu układ był stosowany szeroko w telewizorach. Wszytkie ametystopodobne miały lampę reaktancyjną w układzie synchronizacji poziomej.

[gandziax]

Potrzebuje zaprojektować taki generator ,,na piechotę" ;/

[MiW]

Nawet bez CD4046 ? Na tym scalaku i tak zużyjesz trochę innych podzespołów, żeby działało zgodnie z opisem...
Jak bardzo chcesz na piechotkę, to zrób generator prostokąta na wzmacniaczu operacyjnym (polecam dowalenie źródła prądowego, jeżeli chcesz liniową charakterystykę, ale jej zakrzywienie może się podobać (zbliżone jest to do logarytmicznego). Idea jest taka, że zewnętrznym napięciem regulujesz wysokość zębów trójkąta na kondensatorze (poprzez porównanie do tego właśnie napięcia). Jak zobaczysz schemat najprostszego generatora prostokąta na wzmacniaczu operacyjnym, zrozumiesz

[gandziax]

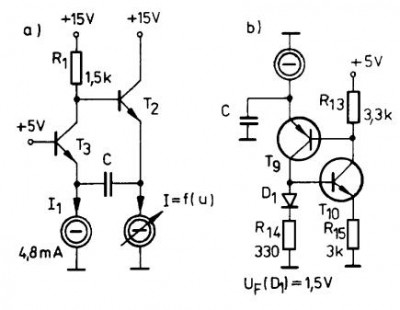

Nie chce za bardzo robić tego na piechotę, ale niestety musze ;/ (wymagania prowadzącego projekt). Znalazłem coś takiego jak na rysunku, nie jest to na wzmacniaczu operacyjnym jak podpowiadał kolega (nie mogłem znaleźć ;/), najgorsze jest to, ze muszę mieć matematyczny dobór wszystkich elementów, a za bardzo nie wiem jak to policzyć.

[gandziax]

Nikt nie robił takiego projektu ??
