Analiza częstotliwościowa w Circuit Maker

[Sławek5]

CZeść.
jak w Circuit Maker'ze przeprowadzić analizę amplitudową i fazową filtru dolnoprzepustowego oraz odpowiedź na skok impulsowy.
Dokładnie to potrzebuję jak ustawić parametry symulacji.
Proszę powiedzcie mi jakie zastosować źródlo, itp.
Niestety musi być to w CM i nie może być w PSpice.

[radcorp]

Amp/faz

1. Jako gen. używasz „Signal Gen”

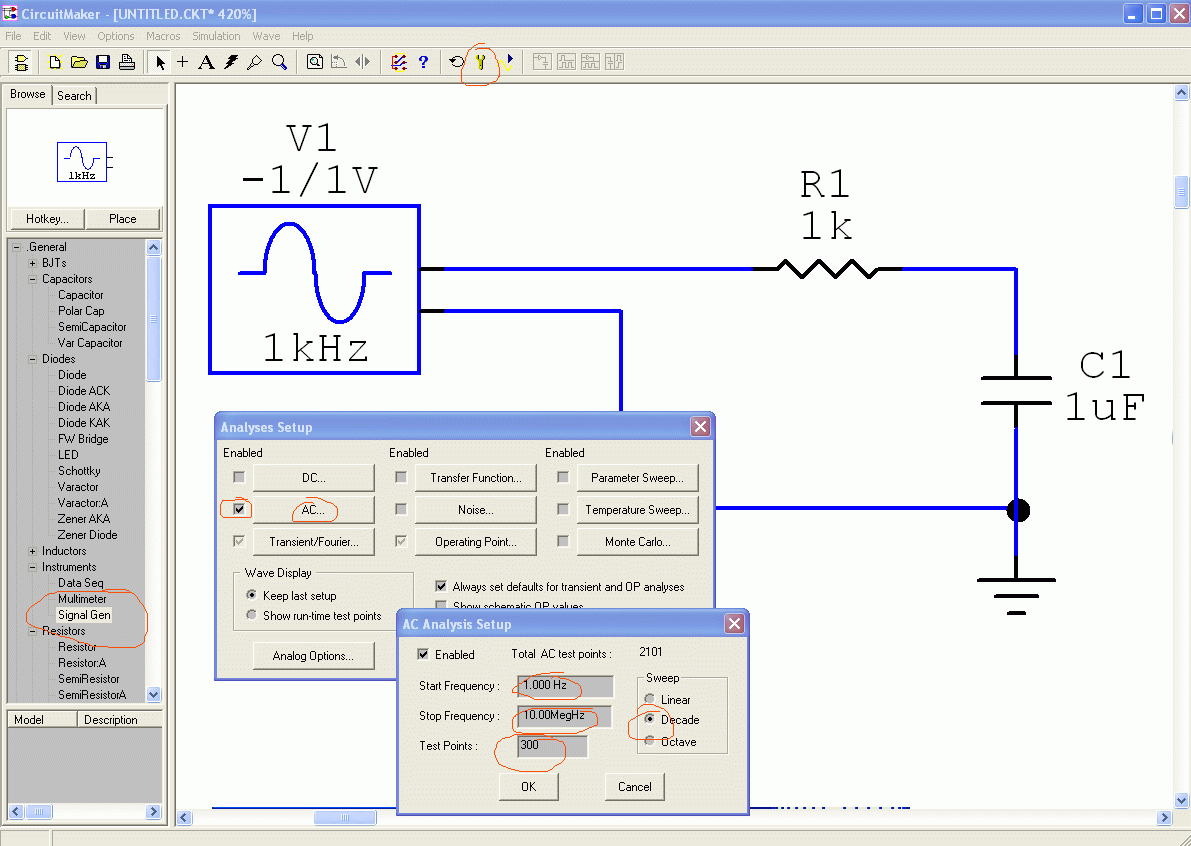

2. Wchodzisz do „Analyses Setup” i zaznaczasz „Enabled” na opcji AC
3. Wchodzisz do zakładki AC i ustawiasz:
Start freq – początkowa częst. przemiatania
Stop freq - końcowa częst. przemiatania
Test point – liczba pomiarów na dekadę
Sweep - na „decade” przemiatania logarytmiczne
4. Ok i Run analyses

5. Ustawiasz próbnik na wyjściu filtru
6. Wchodzisz do zakładki AC Analyses
7. Naciskasz prawy przycisk myszy na czarnym obszarze i wchodzisz do zakładki „Scaling”
8. Ustawiasz zakładkę „primary” na „mag. in decibels”
„secondary” na „phase in degrees”

Imp.

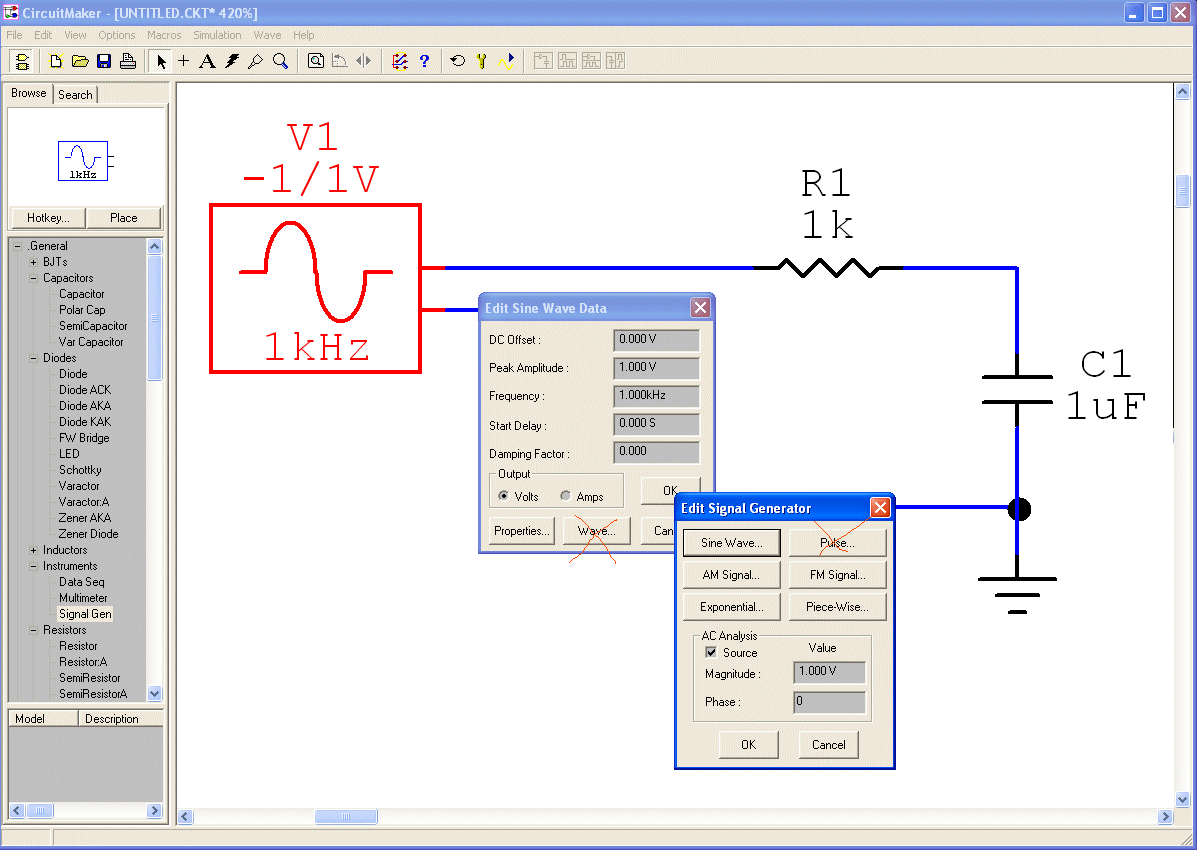

1. Dwa razy lewym przyciskiem myszy klikasz na „Signal Gen”
2. Wchodzisz do zakładki „Wave”
3. Wchodzisz do zakładki „Pulse”
4. Ustawiasz paremetry przebiegu
5. Wyłączasz opcje AC i Run

[Sławek5]

Dzięki jesteś wielki.
Na razie jest OK.

Napiszę jutro jak poszło.
A gdzie mozna sobie o tym poczytać?
