Multisim i mostek Gretz'a

[bkgazda]

Witam wszystkich grupowiczów!
Mam mały problem w związku z tym zwracam się o pomoc i porade do fachowców:
Od niedawna symuluje w programie WORKBENCH 8 - MULTISIM takie tam proste rzeczy i trafiłem na zagadkę. Prubuję zasymulować działanie Mostka Gretz'a a efekty chcę oglądnąć na oscyloskopie. Niestety obraz na oscyloskopie nie zgadza się z rzeczywistością. Sonde oscyloskopu podpinam do obciążenia jakim jest rezystor. Wykorzystuje diody 1N4007. Prosiłbym o informacje w tej sprawie dlaczego tak się dzieję a może coś źle robię. Wszystkie uwagi będę "na wagę złota". Mogę wysłać też projekt tego qausi prostownika. Pozdrawiam

[pajaczek]

Niestety obraz na oscyloskopie nie zgadza się z rzeczywistością. Sonde oscyloskopu podpinam do obciążenia jakim jest rezystor. Wykorzystuje diody 1N4007. Prosiłbym o informacje w tej sprawie dlaczego tak się dzieję a może coś źle robię.

Hmm... A jaka jest ta "rzeczywistosc" ?? Jaki obraz uzyskujesz, a jakiego sie spodziewasz ??

[bkgazda]

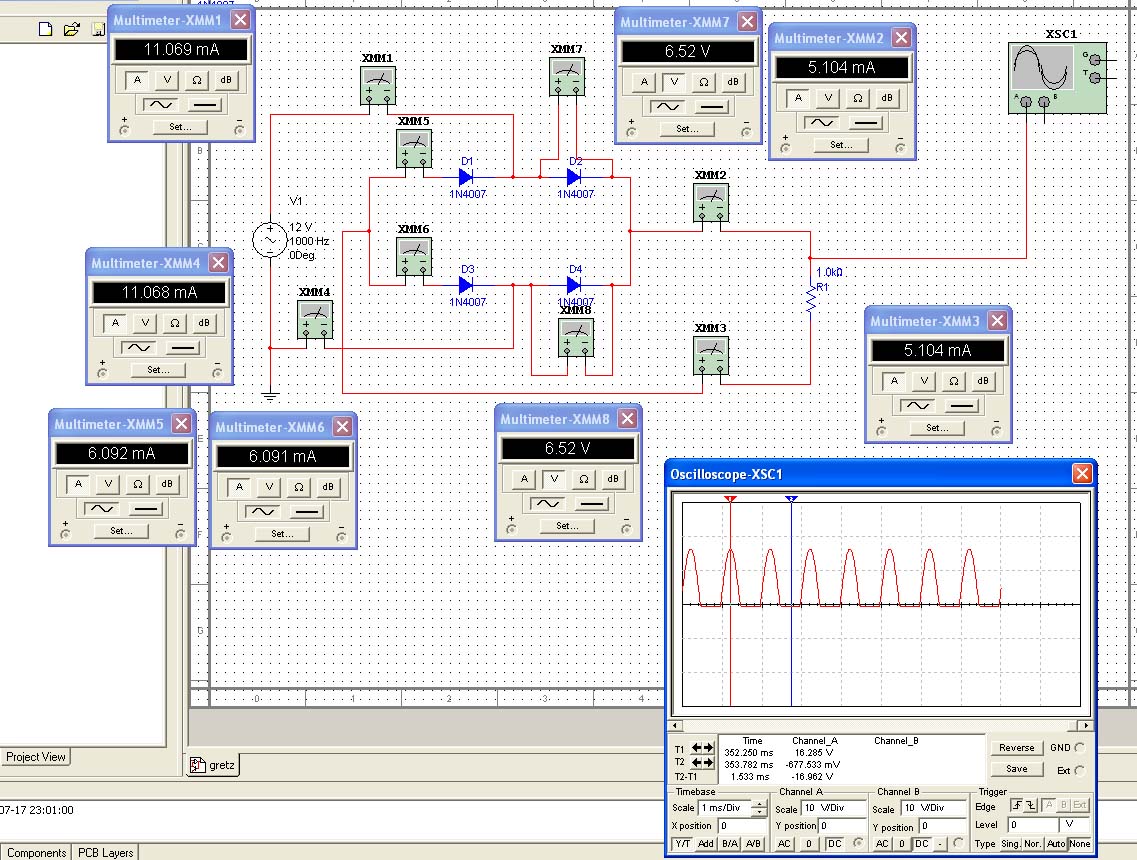

Coś takiego mi się pojawia....

[pajaczek]

A przenies punkt GND ukladu na drugi zacisk rezystora obciazenia i ponow symulacje.

Albo inaczej, podlacz pod ten zacisk wyprowadzenie 'G' oscyloskopu.

[Franek]

A gdzie podłączasz drugi przewód oscyloskopu? Jesłi tam gdzie masz symbol "masy" (pod źródłem zsilania 1000Hz), to oscylogram jest prawidłowy. Jeśli chcesz obserwować to co jest na rezystorze to musisz ten przewód podłączyć do drugiej końcówki rezystora (tej z dołu) i przebieg będzie inny.

[pajaczek]

Franek:

No wlasnie chcialem zeby Bkgazda sam do tego doszedl, po wykonaniu podanych przezemnie krokow.

[bkgazda]

Wielkie dzięki, o taką podpowiedź mi chodziło. Źle podłączałem uziemienie oscyloskopu. Teraz jest ok. Pozdrawiam
