PILNA!! pomoc przy mikrokontrolerze

piterino_16 · Postautor: **piterino_16** » 11 cze 2006, o 12:21

witam
mam problem

potrzebuje rysunki obudów mikrokontrolera 81C51. Są to obudowy DIL40 i PLCC44 musze mieć opisy wszystkich wyprowadzeń tych scalaczków i rysunki obie obudowy musze narysować na płycie pilśniowej potrzebne do szkoły od tego zależy moja ocena końcowa a ja nie mogę znaleźć tych rysynków POMOCY!!
pozdrawiam

Press · Postautor: **Press** » 11 cze 2006, o 12:59

a czy nie chodzi o 89C51 lub 87C51 ?

piterino_16 · Postautor: **piterino_16** » 11 cze 2006, o 15:59

sorrki mała pomyłeczka to przez to że pisałem w pośpiechu to ma być 80C51
pozdro

asterix99 · Postautor: **asterix99** » 11 cze 2006, o 16:34

rozumiem, że najpierw szukałeś i nie znalazłeś

piterino_16 · Postautor: **piterino_16** » 11 cze 2006, o 17:01

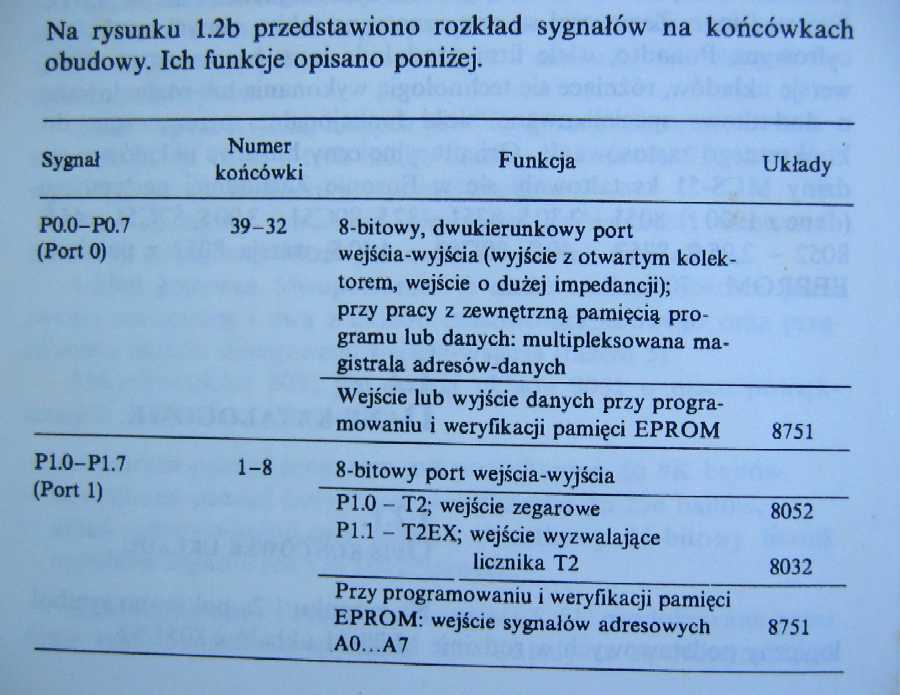

nooo ja nie znalazłem znalazł kumpel przesłał mi linki ale tam nie ma opisanych wyprowadzeń np przy 19 pinie przy obudowie DIL40 napisane jest xtal1 (czyli wygląda to tak pin 19 xtal1)nie wiem co te xtal1 oznacza czy to jest jakis skrót czy coś czy to juz jest komplenty "opis" pinu?? pomóżcie
pozdro

tasza · Postautor: **tasza** » 11 cze 2006, o 17:31

proszę poczytać tu:

http://elportal.pl/pdf/k09/17_14.pdf
a mniej szczegółowo, ale w komplecie - w załącznikach

tasza

PS.
rozkład wyprowadzeń dla PLCC, PQFP i DIP jest tu:

http://sklep.avt.pl/photo/_pdf/UP80C51.pdf strona 5

piterino_16 · Postautor: **piterino_16** » 11 cze 2006, o 18:01

wielkie DZIĘKI Tasza jestes the best może 5 na koniec będzie jeśli ładnie narysuje te obudowy thx jeszcze raz
