Skąd większy prąd???

[ZenObi]

Czy istnieją układy, odpowiedniki serii CMOS 40.. z których wyjścia można "pociągnąć" większy prąd? Np. 0,1A? Albo chociaż 50mA? Nie pytam o ttl, bo chodzi tez o dosc płynne napiecie zasilania.

[Wacek]

Czesc
Moze "AC"? Praktycznie chodza od 3 do 6.5V. Oficjalny - gwarantowany- prad 22ma, ale ciagnalem z nich 60 i tez pracowaly.
Pozdrowienia

[ZenObi]

Dokladnie chodzi o to, żeby bez dodatkowych elementow prostokatny przebieg z 4047 o f=100..1000Hz puscic bezposrednio na sluchawki. Doczytalem sie, ze zeby graly
glosno, potrzeba ok 35mA. Czyli na dwie trzeba 70mA. Nie chce uzywac tranzystora, bo uklad ma byc jak najmniejszy, a i tak juz jest zbyt wielki. Nie potrafie tez jeszcze robic plytek, wiec na uniwersalnej.
Zapytanie do forumowiczow - kto by zrobil (działający:) ) uklad SMD ze schematu? Oczywiscie za jakas oplata? Nie jest trudna - pare rezystorow, wzm. op, 3 ukl CMOS no i cos zeby te sluchawki graly?

[Grzechu80]

Z podobnych funkcjonalnie do 4047 to popróbowałbym z 555. Dobre egzemplarze mają obciążalność 200mA zarówno "source", jak i "sink".

[ZenObi]

555 to niegłupi pomysł. Jednak po namyśle stwierdziłem, że ze wszystkimi dodatkowymi elementami (ma pracowac jako wibrator astabilny) zajmie wiecej miejsca niż 4047, a miniaturyzacja jest dla mnie bardzo ważna (Nikt nie chce zrobić układu Mam już nawet rysunek plytki). Kwestię załatwię jednak za pomocą klucza tranzystorowego.
Oprócz tego potrzebuję jeszcze pomocy: czy są pojedyncze bramki AND w jakichs małych opakowaniach, a nie od razu po 100 milionow w jednej obudowie dil14? Jak zwykle chodzi o miniaturyzację I nie chodzi też o elementy lutowane na jednej stronie, bo jeszcze nie umiem tego robić.

[Czajnik]

Jesli chodzi o miniaturyzacje to przesiadz sie na smd a co do wiekszego pradu to wez jakiekolweik bramki mos (74HC14) i połącz wejscia i wyjscia rownolegle bo moce mozna bez zadnych problemow tak łączyc.... no i bedziesz mial wiekszy prad...

[ZenObi]

Na SMD sie kiedys przesiądę, ale na razie to jestem na etapie zbierania materiałów do wytrawienia swojej pierwszej płytki, tak że daleka droga przede mną. A co do bramek MOS, to problem juz rozwiazalem tranzystorem.

[ Dodano: 27-01-2005, 00:40 ]

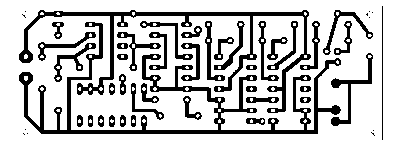

Tak wygląda płytka po przeróbce. Mam pytanie do ludzi zajmujących się robieniem płyt metodą termotransferu: czy taką płytkę da się łatwo zrobić samemu? Zaznaczam, że to moja pierwsza próba Jeżeli na rysunku są jakieś błędy, np. za małe otworki albo coś, to proszę o opinię.
