Sterowanie prądem 230V przez port LPT. Może to tak wyglądać?

mmica · Postautor: **mmica** » 9 maja 2010, o 13:48

Jestem nowy na forum więc się witam!

Najlepiej będzie jeżeli z góry powiem, że nie jestem elektronikiem i pewnie nigdy nim nie będę.

Moim pomysłem było stworzenie czegoś, czym będę poprzez port LPT sterował przepływem prądu. Z softem nie ma najmniejszego problemu, ale gorzej z elektroniką.. Przeszukałem google, elektrodę i jeszcze kilka innych forów i skleciłem coś takiego (na razie tylko schemat):

Ustawiam stan wysoki na przykładowym pinie 5. Następnie tranzystor zamyka obwód 5V, a ten z kolei zamyka obwód 230V przez przekaźnik JRC 19F1. (schemat w załączniku)

Teraz pytanie.. Czy może to tak wyglądać? Pytam, bo trochę szkoda mi komputera w razie niepowodzenia.

Z góry dzięki za odpowiedź,
mmica

ROM · Postautor: **ROM** » 9 maja 2010, o 14:00

Ustawiam stan wysoki na przykładowym pinie 5. Następnie tranzystor zamyka obwód 5V

Tak, ale na schemacie tranzystor zasilany jest z 230V.
Zmień na 12V

mmica · Postautor: **mmica** » 9 maja 2010, o 14:09

Ok, czyli biorę się do składania!
Dzięki za odpowiedź ;]

ar · Postautor: ar » 10 maja 2010, o 09:00

UWAGA: Nie wiem co chcesz sterować, więc nie wiem jakie mogą być konsekwencje, ale warto byś sprawdził jaki jest stan wyjścia LPT po włączeniu komputera, a przed wywołaniem programu. Czy sterowanie "1' będzie odpowiednie, czy może trzeba by zastosować inwwerter i sterować zerem, tak by nie mieć kłopotów z załączaniem układu w sytuacjach gdy tego nie chcesz.

mmica · Postautor: **mmica** » 10 maja 2010, o 21:34

No, to ja jeszcze to sam przemyśle. Dzięki za wszystkie odpowiedzi!

ar · Postautor: ar » 11 maja 2010, o 10:19

To może jeszcze jedna sugestia, z dośwaidczenia. W ostatnio robionym układzie sterowałem silnikiem do rolet. Sterowanie polegało na podawaniu napięcia na jedną z cewek silnika. Podanie napięcia na obydwie jednocześnie mogłoby uszkodzić silnik. Dlatego poza zabezpieczeniami w elektronice (wstępna polaryzacja) i programie, dodałem jeszcze zabezpieczenie zapobiegające zasilaniu obydwu cewek silnika jednocześnie wykorzystując drugie pary styków przekażników.

mmica · Postautor: **mmica** » 20 lip 2010, o 14:22

Z góry przepraszam za odświeżanie starego tematu.

Sprawdziłem stan na wyjściu po włączeniu komputera.. zamierzane 0,01V na pinie 9, a więc złożyłem układ i wszystko działała jak powinno (włączanie lampki biurkowej). Niedawno zauważyłem, że nie na każdym pinie (2-9) jest tak samo

, np. pin 8 - od razu stan wysoki, który wyłącza się zaraz po załadowaniu jądra Linuksa. Czyli, jak zaproponował użytkownik ar, muszę sterować zerem, aby uniknąć nieprzyjemnych skutków włączania komputera.. tylko pytanie, co miał na myśli ar, mówiąc o inwerterze do sterowania zerem?

pozdrawiam,
mmica

Wojtek · Postautor: **Wojtek** » 21 lip 2010, o 14:38

Teraz sterujesz "1" czyli jak podajesz na bazę 5V to tranzystor sie załacza, jesli podasz "0" to sie wyłacza, a ty chcesz aby było na odwrót wiec albo po drodze inwerter np też tranzystor?

Jacek Bogusz · Postautor: **Jacek Bogusz** » 27 lip 2010, o 23:15

Jest doskonały układ scalony, który rozwiązałby wszystkie Twoje problemy. Nazywa się ULN2803. Ma wbudowane 8 tranzystorów do sterowania np. przekaźnikami i diody zabezpieczające przed przepięciami. Niestety, również w nim podanie "1" powoduje załączenie przekaźnika.

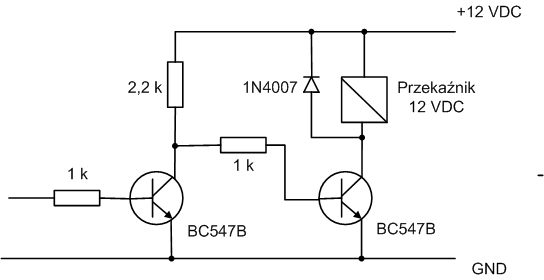

Dlatego przed użytym przez Ciebie tranzystorem musisz dodać jeszcze jeden - będzie on pełnił funkcję inwertera.
