jak poprawić schemat

[12pawel]

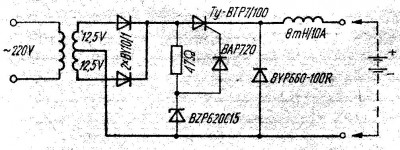

Znalazłem schemat który ma za zadanie przerwać ładowanie akumulatora po jego naładowaniu. Mam do niego jednak jeszcze trzy pytania.

1) Czy ten schemat spełni swoje zadanie?
2) Jeśli chcę ładować akumulator prądem 20A to czy prócz tyrystora i diód prostujących prąd zaraz za trafem muszę zmienić jakieś elementy na silniejsze?
3) czy konieczne jest zastosowanie cewki?

[Xweldog]

Witam
Analizowałem ten schemat i widzę tu sporo niejasności. Te 2x12,5V to jest "na biegu luzem" czy pod obciążeniem ? Układ chyba działa tak - dopóki między Uwe a Uwy ( tj na accu ) jest powyżej ok. 3V, to tyrystor będzie się włączał i będzie dalsze ładowanie. Próg ustala dioda Zenera 15V. Gdy Uwy wzrośnie ( tj. accu się naładuje ) to między anodą a katodą tyrystora będzie z mała różnica, by się włączał. I koniec ładowania.
Ale, tu dużo zależy i od tego Uwy trafa i od Uaccu. Przypuszczam, że ten układ zrobił ktoś na trafie, jakie posiadał, jemu to chodziło - ale nie jestem pewien, jak będzie na innym. Zrobisz - to się dowiemy.
