Jednoczesny odczyt i zapis do PCF8574

windman · Postautor: **windman** » 6 sie 2008, o 15:19

Znalazałem coś takiego: http://www.i2cchip.com/i2ckbd1_front.jpg

Wydaje mi się, że układ pcf8574 na danym pinie podaje 0 lub 1 dla led i jednocześnie odczytuje stan przycisku. Czy to jest wogóle możliwe?

Jak powinien wyglądać schemat takiego rozwiązania? Domyślam się, że umożliwia to widoczna na zdjęciu dioda, jednakże moja znajomość elektroniki nie pozwala mi na narysowanie schematu samemu.

Pozdrwiam

torres · Postautor: **torres** » 8 sie 2008, o 15:23

Witam.
Ta dioda to zabezpieczenie przed niepoprawym podłączeniem zasilania do pcf-a.
Wysyłać stany na układ i odczytywać można z jakimś tam opóźnieniem.

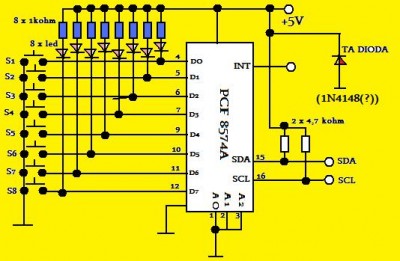

Dodaje schemat tej płytki(tak mi się wydaje) i odsyłam do tematu viewtopic.php?t=18559.

j_bravo · Postautor: **j_bravo** » 8 sie 2008, o 16:26

ustawiasz D0-7 jako wejscia
czekasz x ms
ustawiasz D0-7 jako odpowiednio ustawione wyjścia
czekasz x ms
i tak w kółko.

windman · Postautor: **windman** » 8 sie 2008, o 17:11

Dzięki za pomoc!
