Generator sinusoidalny podwojne T o czestotliwosci 1kHz

[popek85]

Witam, dopiero zaczynam wykonywac elektronike, mam do zaprojektowania i do zasymulowania generator sinusoidalny podwojne T o czestotliwosci 1 kHz, znalazlem juz kilka schematow tego generatora, ale zupelnie nie wiem jak dobrac wartosci kondensatorow i rezystorow, aby uzyskac f=1kHz, moze macie jakies rady albo pomysly?

[Darlington]

zasymuluj uklad w Electronic Workbench

[Aleksander Zawada]

Problem, jak zwykle zresztą siedzi chyba w braku chęci zajrzenia do byle ksiażki z układem T podwójne i zapytujący zapewne nie wie co ma tak naprawdę zasymulować.

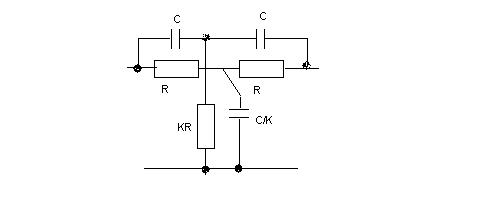

Otwieram pierwszą lepszą ksiażkę i znajduję, że dla T podwójne f=1/(2 pi*RC).
Dla układów generacyjnych K dobiera się jako równe 0,207, z czego znajdziesz potrzebne wartości elementów.

[popek85]

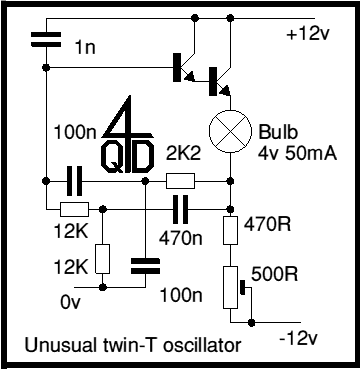

ale f=1/(2 pi*RC) dla ukl 2T a reszte wartosci jak dobrac. W zal mam schemat generatora sinusoidalnego 2T, wartosci sa dla innej czestotliwosci.

[popek85]

Mam pytanie:

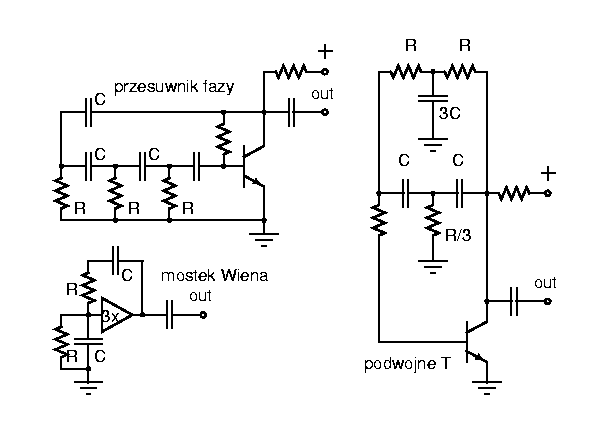

Czy dla powyższego schematu, dla ukł. 2T może być taka wartość elementów: R=4,7K, C=33nF, daje to f=1,026kHz. I co z reszta elem, jak je wyznaczyć, mogą być takie jak na tym schemacie? I czemu przyjales jako k=0,207, spotkalem sie ze schematami generatora sinusoidalnego 2T gdzie k=2 albo 3 np tak jak na ponizszych rys.
