Modulacja

elektronikopo · Postautor: **elektronikopo** » 10 lis 2007, o 16:26

Niech mi ktoś napisze swoimi słowami definicje modulacje AM i FM , bo wszędzie w necie czytam i nie rozumiem . Jakie są parametry modulacji AM i FM . Jaki jest schemat ideowy modulatora AM. Prosze narysować przebiegi na wejsciu i wyjsciu modulatora AM jeśli sygnałem nośnym jest sinusoida i prostokąt gdy m =50 % jak sie liczy m , prosze narysować przemodulowanie m = 135%. A jak bedzie sie rysowalo przebeigi modulatora FM prosze podac jeden przykład

yjek · Postautor: **yjek** » 11 lis 2007, o 18:50

co ? kolejne zadanie domowe?

AM - Amplitude Modulation - modulacja amplitudy czyli zmienianie pozomu sygnału fali nośnej w takt sygnału modulującego;
cały bajer polega na tym by do sygnału który łatwo np. wysłać w eter dokleić informacje którą chcemy przesłać a nie ma ona predyspozycji do wpychania na antene.
Sygnał modulowany ma wielokrotnie wyższą częstotliwość (czyli szybciej oscyluje) niż górna graniczna częstotliwość jaką może osiągnąć sygnał modulujący (czyli sygnał informacji, który chcemy wysłać.
Rysunek a) to sygnał fali nośnej który będzie modulowany,
na rysunku b) na górze jst sygnał modulujący który trafa do modulatora tak jak sygnał a) no i na wyjściu modulatora pojawia się sygnał b) ten na dole. Krawędzie jego szczytowych wartości sinusoid (linia przerywana) przypomina kształtem sygnał modulujący - ten z rysunku b) na górze.

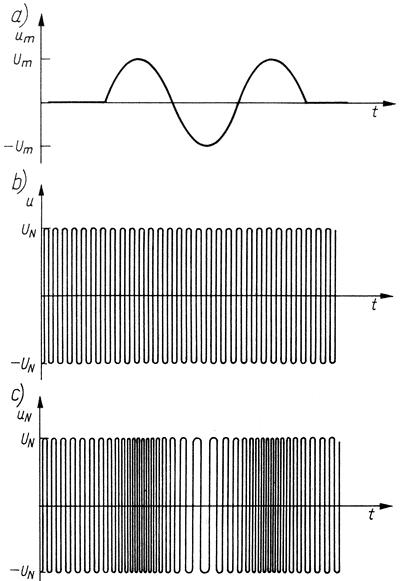

FM - Frequency Modulation to modulacja częstotliwości (patrzaj: rysunek zatytułowany "FM.jpg") tutaj nie moduluje się amplitudy tylko częstotliwość fali nośnej.
Zauważ że sygnał zmodulowany c) zmienia nie amplitude a swoją gęstość w takt sygnału modulującego a).
Podstawowym parametrem modulacji jest głębokość modulacji m która zależy od amplitudy sygnału modulującego b) na górze z rysunku AM.jpg. W przypadku m = 50% sygnał zmodulowany b) na dole rysunku będzie zmieniał swoją amplitudę od wartości szczytowej do połowy wartości szczytowej.
Wzory to na necie znajdziesz albo w swoim podręczniku

bo na ten temat to książkę można nabazgrać. Dobra reszte musisz sam ;P wszystko jest na necie tak jak te obrazki przeze mnie zerżnięte z googla

Darlington · Postautor: **Darlington** » 12 lis 2007, o 18:24

w modulacji AM sygnal informacji oddzialywuje na amplitude fali nosnej i sygnal zmodulowany na wyjsciu ma zmienna amplitude ale stala czastotliwosc

w modulacji FM sygnal informacji oddzialywuje na czestotliwosc fali nosnej i sygnal na wyjsciu ma stala amplitude ale zminena czestotliwosc

jest jeszcze modulacja fazy PM ale w szkole juz tego mnie nie uczyli

yjek · Postautor: **yjek** » 12 lis 2007, o 18:40

no

i jeszcze można dodać że dlatego modulacja FM jest lepsza bo sygnał wywalany na antene ma stałą, maksymalną moc
z kolei AM łatwiej się demoduluje czyli odzyskuje informacje.... no książkę o tym można nabazgrać - więcej samodyscypliny!

nie czekać aż podadzą gotowe na dłoń tylko szukać.

albo przynajmniej zadawać konkretne pojedyncze pytania

Darlington · Postautor: **Darlington** » 12 lis 2007, o 18:49

modulacja FM jest bardziej odporna na zaklocenia i znieksztalcenia ale trudniej ja odzyskac, polecam przestudiowanie schemataow podstawowych odbiornikow radiowych (np. detektorowy)

yjek · Postautor: **yjek** » 12 lis 2007, o 18:55

Tak tak... i modulacja FM jeszcze setką innych rzeczy sie charakteryzuje

czytać książki!!!

Darlington · Postautor: **Darlington** » 12 lis 2007, o 19:02

i prostokąt gdy m =50 % jak sie liczy m

chodzi ci o wspolczynnik wypelnienia sygnalu?

yjek · Postautor: **yjek** » 12 lis 2007, o 19:10

znowu się wetnę

- m to współczynnik głębokości modulacji
gdy m > 100% mamy doczynienia z przemodulowaniem

elektronikopo · Postautor: **elektronikopo** » 12 lis 2007, o 20:24

Teraz napisze was i sprawdzicie czy dobrze umiem :

Modulacja AM - to oddziaływanie sygnału modulującego na sygnał modulowany w wyniku czego powstaje sygnał zmodulowany o zmniennej amplitudzie i stałej czestopliwosci
Modulacja FM - to oddziaływanie sygnału modulującego na sygnał modulowany w wyniku czego powstaje sygnał zmodulowany o stałej amplitudzie i zmiennej czestopliwosci

Prametry modulacji AM i FM :

a) AM - wspólczynnik głębokosci modulacji m=An/Am An - nosny Am - modulujacy
b) FM - dewiacja głębokosci modulacji innaczej dewiacja czestoplwosci tylko nie wiem co to jest prosze napisać swoimi słowami

Schematy ideowy to mam w książce to sobie poradze

Teraz napiszcie mi jak rysuje sie przebiegi na wejsciu i wyjsciu modulatora AM przy m=30% m=50% m=80% m=100% m=120% Jak sie to rysuje bo te precyzyjnie nie umiem narysować. A synał na wejsciu to chodzi o sygnał nosny.Jak ktoś może prosze narysować mi przykładowe takie przebiegi i napisać na jakiej zasadzie to się rysuje. Opisać sygnał na wyjsciu odpowiednimi wielkosciami na które tzreba zwrócić uwage rysując ten przebieg>
Niech ktoś jeszcze przykładowy przebieg na wejsciu i wyjsciu modulatora FM czy dowolnej dewiacji. Napiszcie na czym polega rysowanie przebiegu modulatora FM

Darlington · Postautor: **Darlington** » 12 lis 2007, o 20:35

Teraz napisze was i sprawdzicie czy dobrze umiem :

Modulacja AM - to oddziaływanie sygnału modulującego na FALĘ NOŚNĄ w wyniku czego powstaje sygnał zmodulowany o zmniennej amplitudzie i stałej czestopliwosci
Modulacja FM - to oddziaływanie sygnału modulującego na FALĘ NOŚNĄ w wyniku czego powstaje sygnał zmodulowany o stałej amplitudzie i zmiennej czestopliwosci

Prametry modulacji AM i FM :

a) AM - wspólczynnik głębokosci modulacji m=An/Am An - nosny Am - modulujacy
b) FM - dewiacja głębokosci modulacji innaczej dewiacja czestoplwosci tylko nie wiem co to jest prosze napisać swoimi słowami

Schematy ideowy to mam w książce to sobie poradze

Teraz napiszcie mi jak rysuje sie przebiegi na wejsciu i wyjsciu modulatora AM przy m=30% m=50% m=80% m=100% m=120% Jak sie to rysuje bo te precyzyjnie nie umiem narysować. A synał na wejsciu to chodzi o sygnał nosny.Jak ktoś może prosze narysować mi przykładowe takie przebiegi i napisać na jakiej zasadzie to się rysuje. Opisać sygnał na wyjsciu odpowiednimi wielkosciami na które tzreba zwrócić uwage rysując ten przebieg>
Niech ktoś jeszcze przykładowy przebieg na wejsciu i wyjsciu modulatora FM czy dowolnej dewiacji. Napiszcie na czym polega rysowanie przebiegu modulatora FM

Dewiacja czestotliwosci w modulacji F.M.- jest to maksymalne odchylenie częstotliwosci sygnału po modulacji wzgledem częstotliwosci fali nośnej

elektronikopo · Postautor: **elektronikopo** » 12 lis 2007, o 21:09

Dziękuje za pomoc w sumie sygnał modulowany to sygnał nośny wieć to jest to samo Jak by ktos mogł mi narysować te przebiegi to bede bardzo wdzięczny

Darlington · Postautor: **Darlington** » 13 lis 2007, o 17:30

przebiegi czasowe masz w drugim poscie

elektronikopo · Postautor: **elektronikopo** » 13 lis 2007, o 19:10

Jak wygładają to wiem tylko chcem przebiegi konkretnie o podanej przeze mnie modulcji m I Przebieg modualcji Fm o podanej dewiacji . Nie wiem jak to się rysuje gdy mamy podaną konkretną modulacje np 30% , a jak sei to rysuje dla modulacji FM?

Dlaczego modulacja Fm nie jest podatna na zakłocenia , a AM jest? Jak się zmienia ampltuda przebiegi zmodulowanego w stosunku to przebiegi sygnału nośnego rosnie , maleje jak tak to o ile i skad wiadomo o ile . Pytanie mam analogiczne dla FM tylko do czestopliwosci. A jak na oko narysować przebieg zmodulowany m=60% tak na oko co do czego am być 60% na jakie wielkosci tzreba zwrócić uwage prosze narysować to.

Darlington · Postautor: **Darlington** » 21 lis 2007, o 22:06

slyszalem jeszcze o modulacji fazy PM, wie ktos cos na ten temat?

elektronikopo · Postautor: **elektronikopo** » 21 lis 2007, o 22:10

Temat ten jest już zakończony zaliczyłem już modulacje na 3

yjek · Postautor: **yjek** » 21 lis 2007, o 22:14

hehe:
zakuj
zalicz
zapomnij

elektronikopo · Postautor: **elektronikopo** » 21 lis 2007, o 22:18

Nie nie o to chodzi czesc jest w tym prawdy , ale ja juz to umiem i nie potrzebuje waszej pomocy na temat modualcji.

pajaczek · Postautor: **pajaczek** » 22 lis 2007, o 01:43

slyszalem jeszcze o modulacji fazy PM, wie ktos cos na ten temat?

Wie ktos

zerknij np. tu

ale ja juz to umiem i nie potrzebuje waszej pomocy na temat modualcji.

Niemozliwe, kruca bomba, niemozliwe....
