Pamięć 93C46

[diodalodz]

Witam . Mam taki problem . Musze odczytać ta pamięć . Mam programator tylko nie wiem jak go podłączyć przez LTP do kostki ?? Kostka ta jest w radiu sam . Czy musze wylutować ja z radia czy wystarczy tylko spiąć do niej przewody ??(poszukuje kodu do radia ) <Moze ktoś ma schemat albo objaśni mi to :
Podłączenie i uruchomienie programatora .

Programator jest zasilany i sterowany z portu równoległego LPT . Podłączenia są
następujące :
- D4 - D7 ( pin 6 - 9 ) zapewniają zasilanie ( pin > dioda Schottky'ego > VCC
odfiltrowane 100nF + tantal 10uF ),
- D3 ( pin 5 ) - ORG,
- D2 ( pin 4 ) - Strobe,
- D1 ( pin 3 ) - Clock,
- D0 ( pin 2 ) - Data In,
- Error ( pin 15 ) - kolektor impulsowego tranzystora n-p-n ( np. 2N 2369 ), sterowanego
przez 33k z wyjścia Data Out. Sygnał Data Out jest więc inwertowany. Takie

rozwiązanie pozwala na wyeliminowanie przepływu prądu z linii Error przez kostkę
włożoną przy wyłączonym zasilaniu.

Programator pamięci EEPROM typu 93c46.
Informacje : Jerzy Szczesiul / jerzy.szczesiul@ep.com.pl
Hm co o tym sądzicie ?? Moze mi ktoś to jaśniej wytłumaczy ??
Co jest mi jeszcze potszebne do odczytania tej pamięci ??

[deejayrafi]

Szukam programu do obslugi programatora ktory jest tu opisany.
Czy ktos mnie poratuje i podesle mi go na maila?
Z gory dziekuje

[lajen]

http://rapidshare.com/files/29406205/08 ... 6.pdf.html tu jest schemat do tego progemator ale potrzebuje program do niego jak by mogł mi ktos przesła na maila bym był wdzięczny lajen@wp.pl

[PICIA]

np ponyprog
uzuj google

[lajen]

mam ten program!! tam gdzie jest miejsce do wybrania układy microwire 8 lub 16 eeprom a potem 9346?? czy to prawda ze układ smd rózni sie od zwykłego???

tu jest opis tego ukadu http://www.etlweb.net/doc/at93c46.pdf

[radzio]

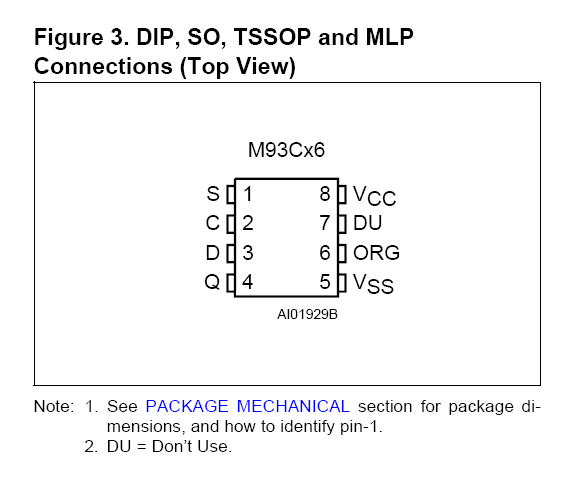

Z dokumentacji STM wynika że ich układ niezależnie w jakiej obudownie ma taki sam rozkład wyprowadzeń :

[MDz]

Oj.. ostrożnie!

Fairchild, STM (a pewnie i inni) produkują dwie wersje 93C46: ze struktura posadowioną standardowo albo obróconą o 90 stopni. Różnią się tylko brakiem/obecnością jednej literki "T" w sufiksie, więc naciąć się nietrudno.

http://www.elenota.pl/pdf/Fairchild/fm93c46tl.pdf -> str.2
http://www.elenota.pl/pdf/STMicroelectronics/2442.pdf -> str. 2

--
MDz

[radzio]

Faktycznie Dziwi mnie jednak fakt, że autor pytania podaje link do dokumentacji bez zadania sobie trudu przeglądnięcia jej zawartości gdzie na pierwszej stronie już są zamieszczone odpowiednie rysunki.

[lajen]

jak pisałem post miłem informacje ze smd rozni się od zwykłego 93c46 dopiero pozniej znalezlem info na temat tej kostki!! chiłbym się jeszcze dowiedzieć czemu ponyprog nie chce wpisać ci pliku bin do tej kostki
