jak zamontowac wtyk bnc rg 59?? - pomocy

[cieciu]

czy ktos, moglby mi pomoc, powiedziec, jak zamontowac, taki wtyk: http://aukcja.onet.pl/show_item.php?item=144117164 na kabel koncentryczny
posiadam cienki koncentryk

[MDz]

Spójrz na obrazkową instrukcję w katalogu Amphenola:
http://www.amphenolrf.com/products/asse ... ns/299.pdf

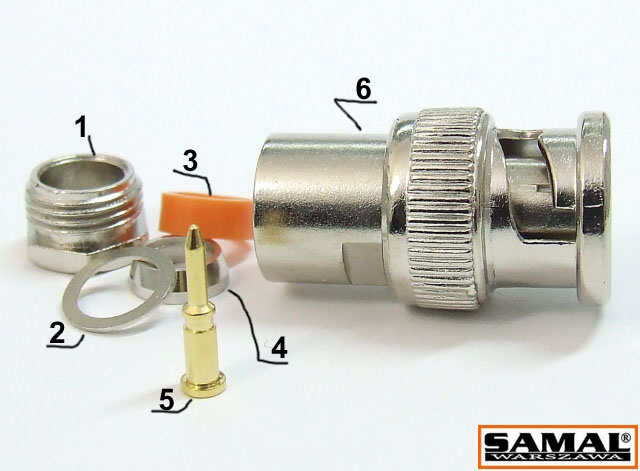

oraz na rysunek załączony poniżej:

1) Zakładasz na kabel elementy 1,2,3 i 4

2) Ściągasz oponę z kabla na odcinku ok 7mm

3) Rozluźniasz oplot i wywijasz na stożek elementu 4

4) Ściągasz odsłoniętą izolację z żyły środkowej, ale zostawiając odrobinę wystającą spod oplotu (ok 1mm)

5) Lutujesz pin 5 do żyły środkowej używając minimalnej ilości cyny. Lutowie ma wpłynąć wyłącznie do środka a nie obsmarkać styk od zewnątrz (inaczej go potem nie włożysz)

6) Skręcasz całość z korpusem 6 dociskając wywinięty oplot pomiędzy ukośnymi powierzchniami elementów 4 i 6, uważając, żeby:
- wcisnąć pin (5) do oporu
- nie urwać, nie ukręcić itd. środkowego pinu (5)
- nie zewrzeć oplotu ze stykiem środkowym (5)

W niektórych wersjach BNC z korpusu mozna jeszcze wyjąć plastikową tuleję izolacyjną centrującą styk gorący. Jeżeli wyleciała to włożyć ja na miejsce.

Aha.. Wtyk ze zdjęcia może mieć zatrzask blokujacy pin 5. Tzn. włożyć go łatwo ale wyjąć już znacznie trudniej (wymaga wypchnięcia a nie wyciągania kablem).

--
MDz
