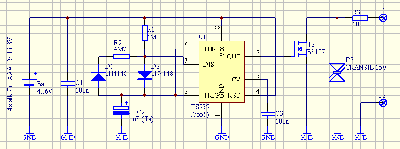

Oto przykład takiego impulsatora:
U1 7555 to CMOS-owa (a tym samym energooszczędna) wersja popularnego timera 555.
http://alfa.iele.polsl.gliwice.pl/eleno ... fn2867.pdf
http://www.elb.vectranet.pl/~krzysztofg ... _ne555.htm
Z wartościami elementów podanymi na schemacie orientacyjny czas załaczenia klucza T1 powinien wynosić ok 0.7s, czas wyłaczenia ok. 3.5s (W praktyce będzie pewnie ciut wiecej ze względu na spadki napięcia na diodach nie uwzględnione przy obliczeniach w pamięci).
C2 powinien mieć możliwie małą upływność, dlatego odradzałbym kondensator elektrolityczny aluminiowy. Jeżeli już to tantalowy - tak jak na schemacie (BTW: w tantalach kreską znakuje się elektrodę (+) - odwrotnie niż w kondensatorach aluminiowych). Albo jakiś kondensator foliowy - 1uF na możliwie niskie napięcia będzie jeszcze całkiem niewielki.
Tranzystor T2 (na schemacie miał być jeszcze T1, ale przepadł w trakcie rysowania

) służy jako klucz zwierający zaciski wyjsciowe. Napięcia na stykach klawiatury w wadze niemal na pewno nie przekraczają kilku V więc nie ma obawy uszkodzenia klucza. Na wszelki wypadek można dołozyć na wyjściu R3 i transil D3 chroniące w pewnym stopniu układ przed skutkami przypadkowego podłaczenia nie tam gdzie trzeba.
Do zasilania (4...6V) proponuję 4 paluszki alkaliczne AAA lub dwie baterie litowe np. CR2032. Pobór prądu zasilania nie powinien przekraczać 100uA zatem pakiet 4 paluszków AAA ma szanse wystarczyć gdzieś na rok ciągłej pracy. Większe paluszki AA oczywiście odpowiednio dłużej (Hmmm... 3 lata?

).
Na upartego da się układ przerobić tak, aby pracował zasilany z jednej baterii litowej 3V. Ale wtedy wymagane byłyby:
- jako U1: TS555 (STMicroelectronics) - czyli jedyna znana mi wersja CMOSowej 555 działajaca z zasilaniem od 2V.
- jako T2: coś o niskim napięciu progowym np. BS108
- Jako D1 i D2: jakieś diody Schottkyego, np. BAT42, BAT43, BAT85.
--
MDz
