obwód elektryczny

nevada21 · Postautor: **nevada21** » 30 sie 2006, o 12:52

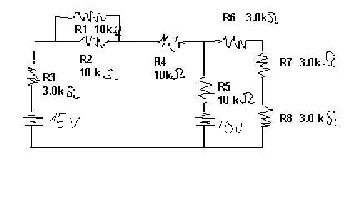

dany jest obwód elektryczny. Uprość rysunek, oznacz kierunki spadków i prądów w węźle. Metodą prądów oczkowych oblicz spadek napięcia w R7

ACeK · Postautor: **ACeK** » 30 sie 2006, o 13:10

zapomniales podac napiecia zasilajace Obrazek

nevada21 · Postautor: **nevada21** » 30 sie 2006, o 13:36

rzeczywiscie poprawione juz

radcorp · Postautor: **radcorp** » 30 sie 2006, o 16:54

latwiej jest metoda potencjalow wezlowych niz metoda oczkowa
rozwalasz takie rownanie i masz wynik
(G1 + G2 + G3 + G4)Va = Vs1*G1 + Vs2*G2 => Va = 6,875

gdzie G1 = 1/R1 (konduktancja)
Va - potencjal w wezle A

UR7 = 1/3 * Va

nevada21 · Postautor: **nevada21** » 30 sie 2006, o 21:14

ale jest wlasnie taki problem ze potrzebuje rozwiazania metoda pradow oczkowych

radcorp · Postautor: **radcorp** » 30 sie 2006, o 23:28

no to masz

nevada21 · Postautor: **nevada21** » 31 sie 2006, o 14:13

dzieki wielkie
