Jak sterować BTW 69-1200 ? (tyrystor 50A)

connan12345 · Postautor: **connan12345** » 13 sty 2005, o 13:14

Mam mały kłopot z ładowarką akumulatora do ciągnika. Szlag trafił elektronike

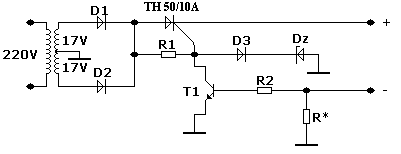

. Teraz musze zrobić płytke sterującą BTW 69-1200 (taki kupiłem) . Problem to ta właśnie płytka. Nie wiem jak sterować BTW 69-1200 .Mam schemacik ogólny ale brak opisu części. Ta płytka sterowała tyrystorem (który się uszkodził) . Ładowarka współpracowała z akumulatorami 12V jak i 24V. Pakieciakiem można było załączyć takowe ładowania, oraz rozruch (12/24V do wyboru) no i pozycja "0" gdzie nic się nie działo. Ten poniższy schemat jest najbliższy tej ładowarce gdyż trafo wygląda podobnie. Pomóżcie jeśli możecie. Dzięki z góry !

janek11389 · Postautor: **janek11389** » 13 sty 2005, o 18:42

Witam! To jest bardzo proste i zawodne, potrafi przy pewnym ustawieniu się zerwać, tyrystor musisz sterować częstotliwością, jest w tedy bardzo stabilny, potrzebny do tego generator, mam coś takiego sprawdzonego, sprawdziło się to nawet przy dużej mocy i mam to z płytką, jak syn wróci ze szkoły to przepakuje mi to na inny plik i wrzucę to tutaj, może jeszcze komuś się przyda.
Pozdrawiam

connan12345 · Postautor: **connan12345** » 14 sty 2005, o 09:46

ooo to super

janek11389 · Postautor: **janek11389** » 14 sty 2005, o 14:15

Witam! Obiecane układy, mnie się nie chciało tego już przerysowywać, wiec tego greca w twoim wypadku, musisz wywalić, zostawiasz tylko sam generator.
Pozdrawiam
