projekt automatu synchronicznego

[Adan199518]

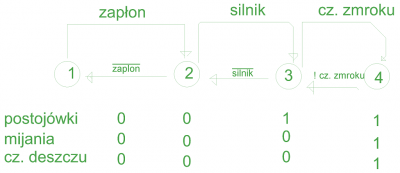

Najlepiej na początek graf automatu bo ja mam taki graf ale nie wiem jak go odczytać.

[rafal.220]

Szczerze mówiąc, to też nie mam pojęcia jak go odczytać. (można tylko się domyślać że pod trójką wchodzą postojówki, a pod czwórką reszta o ile jedynka jest zmienną aktywną)

[Adan199518]

Jeszcze chciałbym sie dowiedzieć jak wyglada tablica wyjść gdy automat ma 3 przerzutniki. Mógłbym mi znależć taką tablice moora na przykładzie tabelki.

[rafal.220]

Ja na tablicach się nie znam.
W razie potrzeby tworzę własne.
Po prostu ma działać i tyle.

[Adan199518]

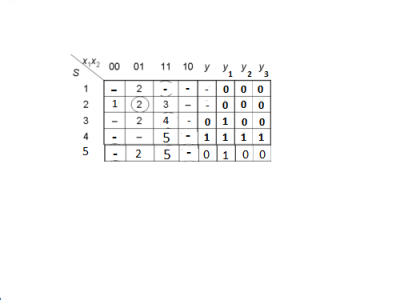

Jak wygląda tablica wyjść automatu moora zbudowanego na 3 przerzutnikach.tak jak na rys 1 czy na rys 2 ?

[Adan199518]

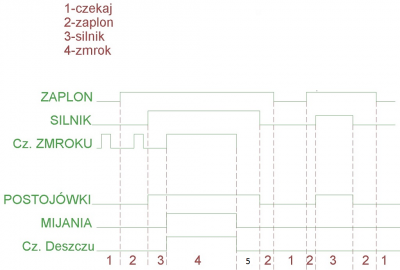

czy ta tablica przejść jest dobrze zrobiona czy jest zgodna z przebiegami czasowymi ?
