Problem z tranzystorem

[skonkiewicz]

Te 3,1 to w jakich jednostkach mierzyłeś? Bo boję się że w woltach.

No w woltach,

Koledzy Cię pytają o prąd, Ty podajesz napięcie... naprawdę zanim zaczniesz coś robić dalej, weź jakąś książkę i poczytaj trochę, bo możesz zrobić krzywdę sobie lub Twoim zabawkom.

Oj pomieszało mi się, do tej pory liczyłem tylko jakiego esa dać bo napięcie zawsze było 230.

[leonow32]

<lenow32> Dobrze opisałeś ten schemat? (na pierwszy rzut oka wygląda to tak jak gdyby ten tranzystor miał pośredniczyć pomiędzy dwoma scalakami, jednak w tym przypadku w jaki sposób wyjście po przez wejście może sterować przekaźnikiem ?)

Wziąłem pierwszy lepszy schemat jaki znalazłem w necie. Nie chciało mi się rysować samemu

[skonkiewicz]

Co sądzicie o tym schemacie (i o zawartych w nim wartościach)

rel z lpt.jpg (8.3KiB)Przejrzano 14979 razy

[radzio]

To nie zadziała. Te 100k nad diodą zupełnie nie ma sensu. Usuń go i zostaw sam przekaźnik z diodą. A bazę ściągnij do masy jakimś 47k jak radził rafal.220

[skonkiewicz]

Z tego co rozumiem ma to wyglądać tak:

rel z lpt2.jpg (8.6KiB)Przejrzano 14974 razy

Chociaż coś mi nie pasuje ten rezystor 47k

[rafal.220]

Napisałeś 300mA, a w dokumentacji tranzystora piszą 100mA (oczywiście niewielkie przekaźniki przy zasilaniu 5V tyle nie pobierają, no ale skoro nadmieniłeś te 300mA to chyba za dużo jak na ten układ... )

[skonkiewicz]

wymieniłem wszystkie parametry jakie znam. nie wiem ile przekaźnik (RM96P) pobiera ale wiem że zasilacz którego chce użyć ma właśnie 300mA. Bardziej interesuje mnie bezpieczeństwo portu LPT niż tranzystora

[pajaczek]

Bardziej interesuje mnie bezpieczeństwo portu LPT niż tranzystora

Ponieważ nie masz separacji galwanicznej portu, to poza tranzystorem pójść z dymem może wszystko - także port... choć to czarna wizja.

[skonkiewicz]

czyli najlepiej dodać jakiś transoptor tylko jaki?

[ECC88]

Z tego co rozumiem ma to wyglądać tak:

rel z lpt2.jpg

Chociaż coś mi nie pasuje ten rezystor 47k

No to poczytaj to:
http://www.opcode.eu.org/abc_of_computing/electronics/

Polaryzacja tranzystora itd. itp.

[skonkiewicz]

Uprosciłem schemat z http://sklep.avt.pl/p/pl/1025/uklad+ste ... ntazu.html

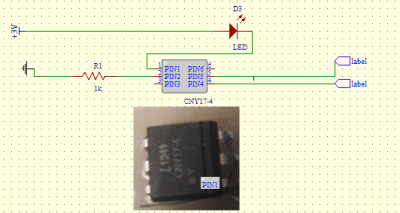

I zrobiłem coś takiego:

No ale nie działa, gdzie jest błąd?

Dodam że sprawdzałem na dwóch bateriach AA a nie na podłonczeniu do portu

[ACeK]

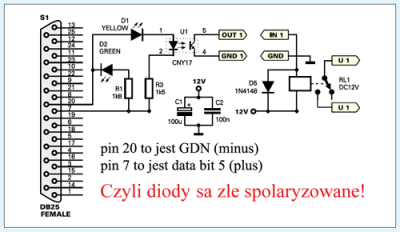

Jesli masz uklad tak podlaczony jak na rysunku to masz go odwruconego o 180 stopni. Jesli masz dobrze wstawiony to daj na wejsciu zamiast 3V 5V Jesli dalej nie dziala to sprawdz jaki plynie prad przez diody dobrze jakby bylo 5 - 10 mA (daj mniejszy opornik tak jak sugerowal radzio w swoim poscie)

Btw Schemat z EdW jest do podlaczenia pod LPT ale pod RS 232 dlatego nalezy zamienic podlaczenia pinow

[leonow32]

Proponuję, żeby kolega Stonkiewicz przede wszystkim zapoznał się z elementarnymi podstawami elektroniki zanim zacznie cokolwiek podłączać do kompa.

Tu jest fajnie napisany kurs - lektura obowiązkowa!!!
http://wortal.majsterkowicza.pl/tag/kurselektroniki/

[skonkiewicz]


Jesli masz uklad tak podlaczony jak na rysunku to masz go odwruconego o 180 stopni. Jesli masz dobrze wstawiony to daj na wejsciu zamiast 3V 5V Jesli dalej nie dziala to sprawdz jaki plynie prad przez diody dobrze jakby bylo 5 - 10 mA (daj mniejszy opornik tak jak sugerowal radzio w swoim poscie)

Btw Schemat z EdW jest do podlaczenia pod LPT ale pod RS 232 dlatego nalezy zamienic podlaczenia pinow


Mam dokładnie podłonczone tak jak na rysunku i właśnie coś podejrzewałem że transoptor jest zle podłonczony.
Wziołem pod uwage że musze pod inne piny podpiąć dlatego na moim rysunku nieoznaczyłem numerów pinów portu tylko zasilanie i mase

[ACeK]


Zrob polaczenia jak na schemacie. Jako zasilanie mozesz uzyc dwóch zestawow bateri 4.5 - 6V (jedna bateria do zasilania diody nadawczej a druga do diody podlaczonej do tranzystora CNY17 przez opornik) ktore maja nie byc ze soba polaczone. Na diodzie wyjsciowej z transopora podaj napiecie na stale. Jesli teraz dasz napiecie na diode nadawcza to wtedy powinna sie palic dioda odbiorcza. Rezystor 1K przy diodzie nadawczej powinien miec okolo 100R. Jesli uklad zacznie dzialac prawidlowo to w miejsce diody i rezystora wstaw swoj przekaznik z dioda zabezpieczajaca sterowana tranzystorem a tranzystor przez opornik 4k7

[skonkiewicz]


Zrob polaczenia jak na schemacie. Jako zasilanie mozesz uzyc dwóch zestawow bateri 4.5 - 6V (jedna bateria do zasilania diody nadawczej a druga do diody podlaczonej do tranzystora CNY17 przez opornik) ktore maja nie byc ze soba polaczone. Na diodzie wyjsciowej z transopora podaj napiecie na stale. Jesli teraz dasz napiecie na diode nadawcza to wtedy powinna sie palic dioda odbiorcza. Rezystor 1K przy diodzie nadawczej powinien miec okolo 100R. Jesli uklad zacznie dzialac prawidlowo to w miejsce diody i rezystora wstaw swoj przekaznik z dioda zabezpieczajaca sterowana tranzystorem a tranzystor przez opornik 4k7

Dzięki za pomoc, a skoro już mam separacje galwaniczną i transoptor steruje przepływem prądu do przekaźnika to jaką role będzie pełnił tranzystor?

[ACeK]

W CNY17 tranzystor ma bardzo maly prad 50mA. Dajac tranzystor ktory ma wiekszy prad zwiekszasz moc obciazenie swojego ukladu



Tu link do strony skad jest schemat.
