Będę testował .Wkrótce dam znać.

Sprawdzone na ,,żywy organizmie,, ,za trafem bez obciążenia 29,9V.
Chodzi mi o układ AVT1748.

Prostownik ma się wyłączyć przy 28,8V .
Zasilanie z transformatora w granicach 30V za mostkiem.

Możesz podpowiedzieć mi jakieś szczegóły? Będę wdzięczny.

Mówisz o wytłumieniu.
Masz na myśli pętlę sprzężenia zwrotnego ?

Witam po długiej przerwie . Po wielu próbach stwierdzam ,że układ pracuje niestabilnie i tylko radykalna zmiana pomoże . Niestabilnie z powodu pulsacji z wyjścia prostownika .Kondensator ,,wydłuża ,, czas działania ,ale to zbyt proste rozwiązanie i nie rokuje nadziei na przyszłość .Zastanawiam się n...

Dzięki za sugestie.
Pozdrawiam.
Przekaźnik Finder serii 30.22 - prąd przy Un - 8,3mA ,nawet za mało.

Sorry ,że tak skaczę .Chciałem zapytać jakiej mocy miałaby być zenerka 30V (w szereg z nią rezystor) ?

Zacytuję siebie

Wracając jeszcze do tematu umieszczenia wskaźnika ładowania (LED) -chyba najlepszym miejscem będzie obwód cewki przekaźnika (przy okazji niewiele ,ale go odciąży).

Dobry pomysł?

Tak masz rację -to będzie forma zabezpieczenia.Masz na myśli zamontowanie go za rezystorem?

Tylko czy nie zakłóci to idei pracy tego układu?
Wracając jeszcze do tematu umieszczenia wskaźnika ładowania (LED) -chyba najlepszym miejscem będzie obwód cewki przekaźnika (przy okazji niewiele ,ale go odciąży).

Na razie zamówię układ w avt i próby...
Co do pracy w układzie 48V -oczywiście teoretycznie myślałem zastosować ,ze wględu na mały pobór prądu opornik.

ok.czyli taki układ by się sprawdził?
Ciekawe czy jest też opcja zwiększenia napięcia na wejściu i adaptacji do akumulatora 48V?

W zasadzie powinno być ok.Faktycznie Umax -36V.

No właśnie .Myślałem o wykorzystaniu styku nc. Na pewno przekaźnikowi nie służyłoby podanie na cewkę napięć powyżej 24V - a będzie nawet 30V. Ogólnie jest to wszystko do zrobienia , ale trzeba uwzględnić wszystkie warunki pracy. Może są jakieś inne ,pewniejsze rozwiązania. I pytanie - czemu ma służy...

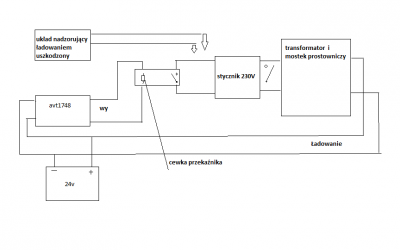

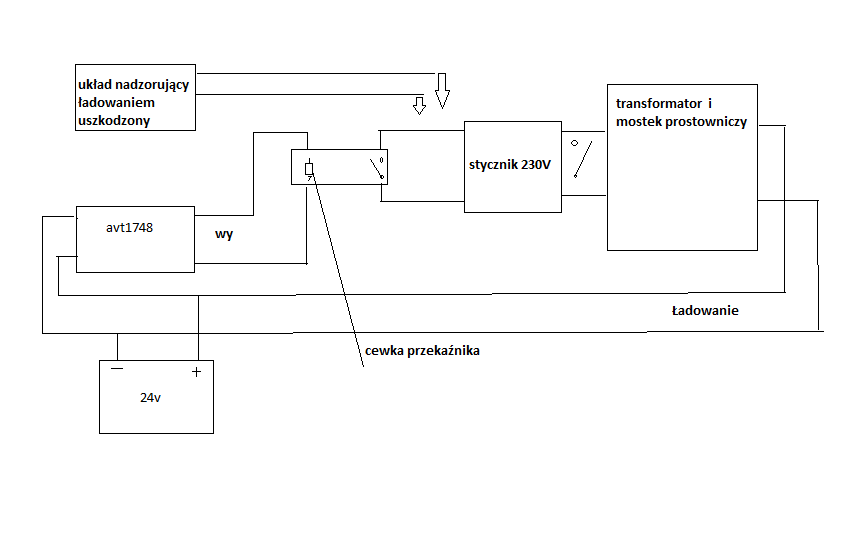

Tak na szybko rysunek poglądowy.

Witam.Mam uszkodzoną płytkę z prostownika 24V sterującego przez przekaźnik stycznikiem.Czy można zaadoptować ten zestaw do nadzoru prostownika ? Z pierwszych ocen wydaje się,że tak.Wyjście podpinamy pod przekaźnik 24V ,mamy możliwość ustawienia histerezy ,brakuje tylko jakiegoś wskaźnika działania (...
